IP代碼防護等級試具的應用與使用方法

IP代碼防護等級試具的應用與使用方法
GB 4208-2017 外殼防護等級(IP代碼) 試驗標準使用于額定電壓不超過72.5kv，借助外殼防護的電氣設備的防護等級。
試驗標準的目的如下：
1.規定電氣設備負荷規定的外殼防護等級：
防止人體接近殼內的危險部件；
防止固體異物進入殼內設備；
防止由于水進入殼內對設備造成有害影響。

IP代碼：
表明外殼對人接近危險部件、防止固體異物或水進入的防護等級以及與這些防護有關的附加信息的代碼系統。
第一位數字：
IP1X:代表直徑為50mm的球形試具無法進入空隙進入產品內部；
IP2X:代表直徑為12.5mm的球形物體無法透過產品空隙；
IP3X:代表直徑2.5mm的物體試具無法透過產品空隙；
IP4X:直徑為1mm的金屬線不能透過產品空隙并影響危險部件；
IP5X:放置于沙塵箱中，開蓋檢查產品內部無灰塵進入，若有些許不影響產品性能也能判定負荷標準要求；
IP6X:產品需抽負壓，放置沙塵箱中，開蓋檢查，屬塵密，不能有灰塵進入判定為符合標準要求；

IP代碼防護等級試具的使用方法：

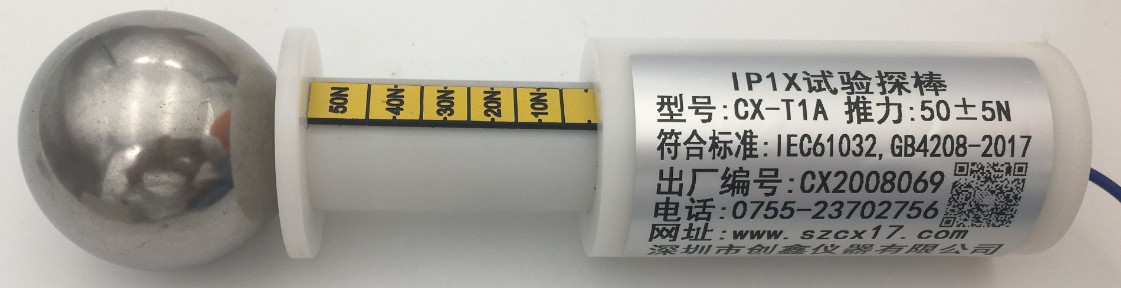

1、IP1X:試驗探棒

技術參數：

1、探球直徑：50mm

2、擋板直徑：45mm

3、擋板厚度：4mm

4、手柄直徑：10mm

5、手柄長度：100mm
