GB4706.1溫度測試角的規格及原理

一、產品概述

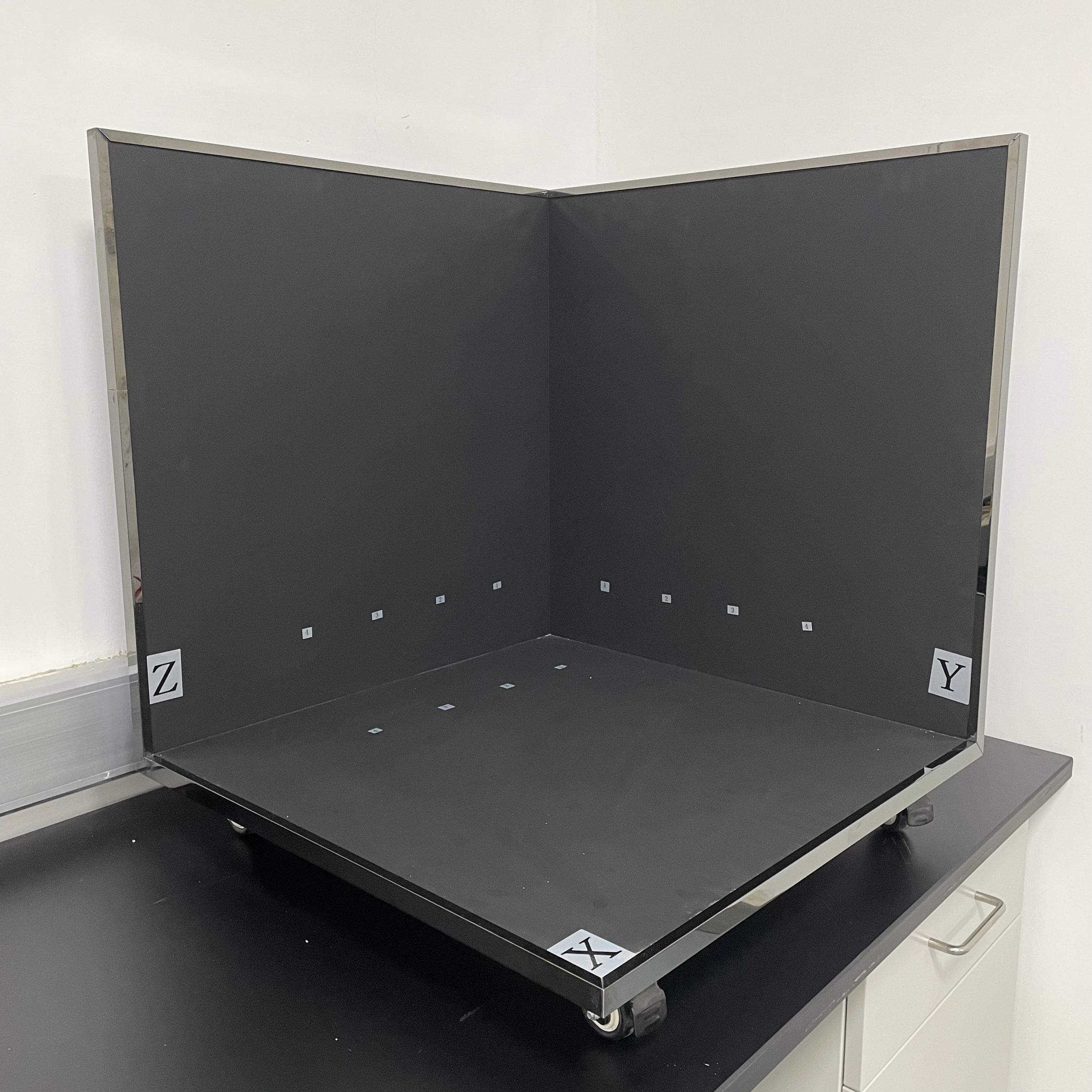

根據GB4706.1-2005（IEC60335-1:2004)第11章“發熱”的測試要求設計制造，主要用于為各種電工、電器產品的溫升測試提供符合標準要求的環境條件進行溫升測試．可按實際被測試樣品定做不同分布規格、測溫點數量及外形尺寸的測試角。

二、技術參數
 1、尺寸： 800 X 800 X 800mm（或定制）
 2、熱電偶：直徑小于0.3mm的美國原裝OMEGA熱電偶K型
 3、熱電偶布置：全部引出在一個 或 三個接線面板上（可選擇）
4、測溫銅片：直徑15mm,厚度1mm黃銅片，圓銅片的前表面與膠合板的表面平齊
 5、測溫點數：每個面49點（或定制）
6、測溫點布置：100×100mm或76×76mm或50×50mm正方形分布
 7、膠合板：厚度約20mm膠合板，正面涂無光黑漆，背面貼灰色膠片板
 8、活動頂板部分：安裝掛鉤，承重15kg
9、結構:1塊底板，2塊側板，底部帶有腳輪
