LED燈具防塵防水等級劃分及試驗要求

IP（International Protection）防護等級是國際電器協會（IEC）規定的產品外殼防塵、防水的防護級別。防水要求很簡單，就是要求防止水分的浸入、浸透、滲透、流入或溢出等。水分子直徑約為0.4nm,大于該尺寸孔徑的毛細孔隙，水才能通過。水分子的直徑要比氣體分子直徑略大，氣體能通過0.27-0.39nm的孔。金鑒實驗室溫馨提示，很多戶外產品都需要防水，如led路燈、LED洗墻燈、LED投光燈、LED地埋燈等。電器產品一旦進水，就有可能產生短路、漏電、腐爛、干擾信號等。所以防水一般是指防止電器外界的水分或者水蒸氣浸入、滲透、流入電器內部。

IEC/EN60529防塵分為7個等級(等級0 ~ 等級6)，防水區分為9個等級(等級0 ~ 等級8)在試驗應用上通常以IPXX作為等級區分，IP為International Protection 的縮寫，國際上均以此做為保護等級辨識，第一個X所代表的意義為防塵等級，第二個X所代表的意義為防水等級。若產品標示為IP66，則表示產品防塵等級為6，防水等級為6。

防塵試驗

防塵等級IP6X-防塵等級6（第一位數字表示防塵實驗）：

• IP0X:無防護無特殊的防護
• IP1X:防止大于50mm之物體侵入防止人體因不慎碰到燈具內部零件防止直徑大于50mm之物體侵入
• IP2X:防止大于12mm之物體侵入防止手指碰到燈具內部零件
• IP3X:防止大于2.5mm之物全侵入防止直徑大于2.5mm的工具，電線或物體侵入
• IP4X:防止大于1.0mm之物體侵入防止直徑大于1.0的蚊蠅、昆蟲或物體侵入
• IP5X:防塵無法完全防止灰塵侵入，但侵入灰塵量不會影響電氣正常運作
• IP6X:防塵完全防止灰塵侵入
•

• 各個防塵等級試驗方法

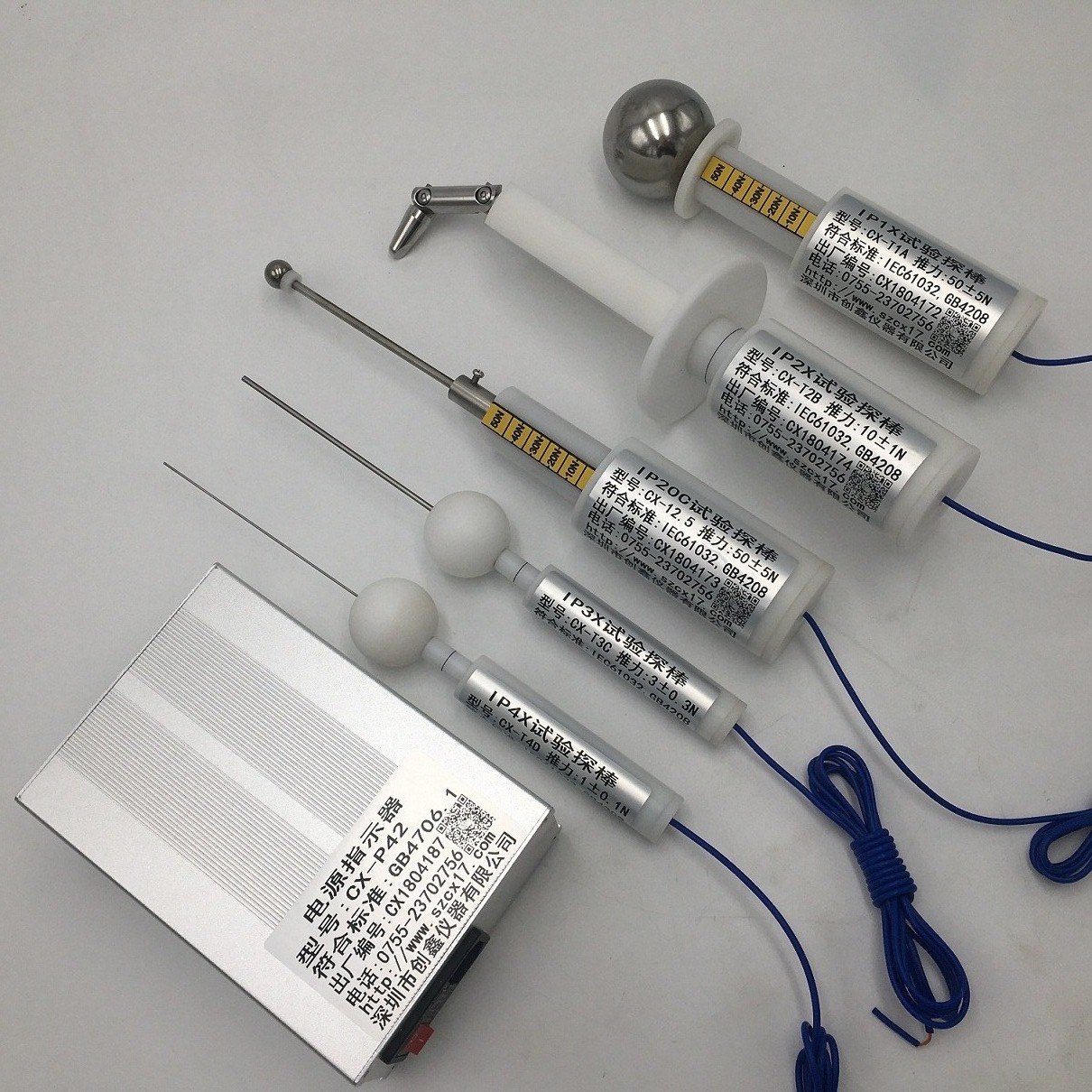

• IP1X:用直徑為50+0.050mm的剛性試球?qū)ν鈿と魏伍_(kāi)口部分施加50+5N的力。判據為試具的直徑不能通過任何開口，則試驗合格。



  IP2X:用直徑為12.5+0.20mm的剛性試球?qū)ν鈿と魏伍_(kāi)口部分施加30±3N的力。判據為試具的直徑不能通過任何開口，則試驗合格。



  IP3X:用邊緣無毛刺的直徑為2.5+0.050mm的剛性鋼棒施加3±0.3N的力。判據為試具的直徑不能通過任何開口，則試驗合格。



  IP4X:用邊緣無毛刺的直徑為1.0+0.050mm的剛性鋼絲施加1+0.1N的力。判據為試具的直徑不能通過任何開口，則試驗合格。



  IP5X:試驗在防塵箱中進行，使用的塵為滑石粉(滑石粉應用金屬方孔篩濾過。金屬絲直徑為50um，篩孔尺寸為75um?；塾昧繛?kg/m3)。判據為不能完全防止塵埃進入，但進入的灰塵量不得影響設備的正常運行，不得影響安全。東莞市精邦機械科技有限公司

  IP6X:試驗在防塵箱中進行，使用的塵為滑石粉(滑石粉應用金屬方孔篩濾過。金屬絲直徑為50um,篩孔尺寸為75um?；塾昧繛?kg/m3)。殼內與箱內有一定的壓強差，但壓差不得超過2kPa.判據為無灰塵進入。



  防水實驗
• 防水等級IPX6-防水等級6（第二位數字表示防水實驗）
• • IPX0:無防護無特殊的防護
  • IPX1:防止滴水侵入防止垂直滴下之水滴
  • IPX2:傾斜15度時仍防止滴水侵入當燈具傾斜15度時，仍可防止滴水
  • IPX3:防止噴射的水侵入防止雨水、或垂直入夾角小于50度方向所噴射之水
  • IPX4:防止飛濺的水侵入防止各方向飛濺而來的水侵入
  • IPX5:防止大浪的水侵入防止大浪或噴水孔急速噴出的水侵入
  • IPX6:防止大浪的水侵入燈具侵入水中在一定時間或水壓的條件下，仍可確保燈具正常運作
  • IPX7:防止侵水的水侵入燈具無期限的沉沒水中在-定水壓的條件下，及可確保燈具正常運作
  • IPX8:防止沉沒的影響
  各個防水等級試驗方法：
• IPX 1

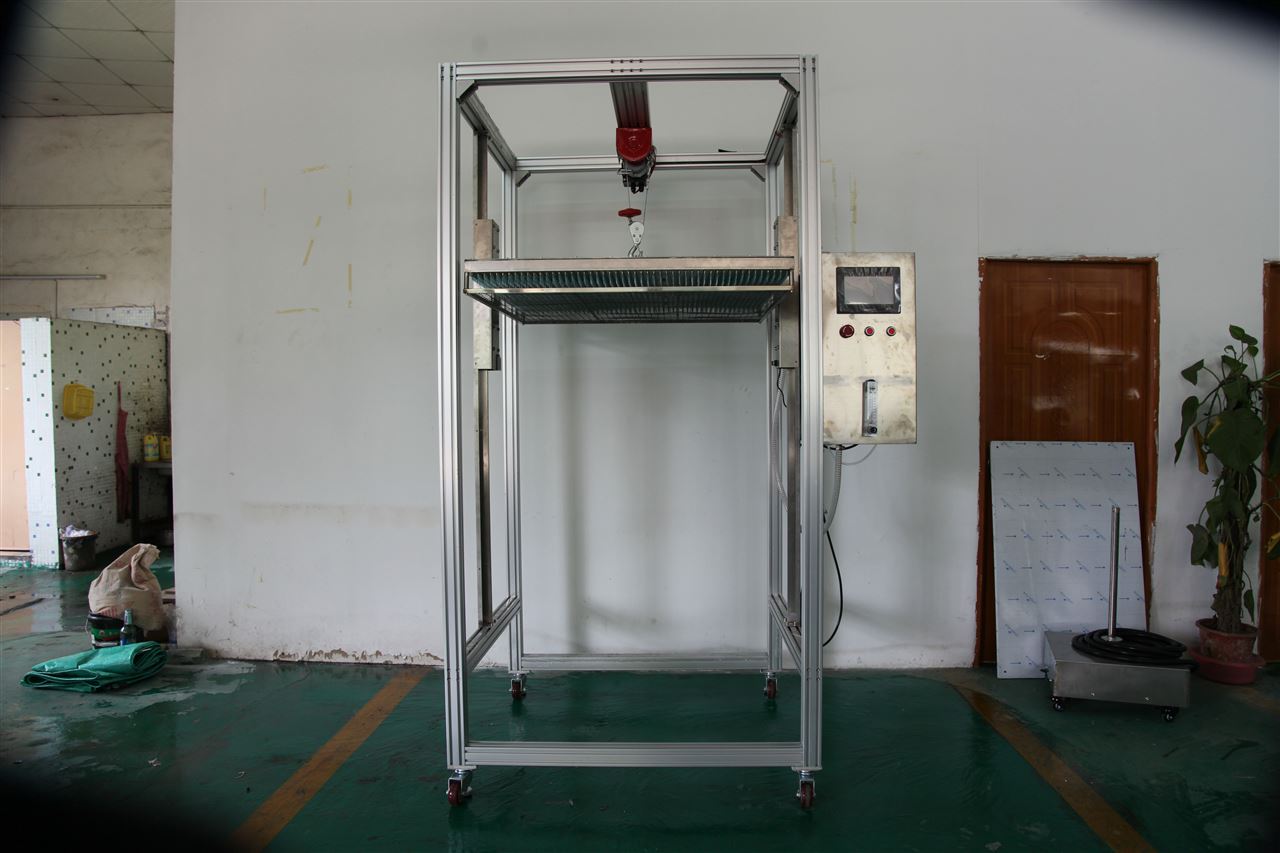

• • 方法名稱:垂直滴水試驗
  • 試驗設備:滴水試驗裝置
  • 試樣放置:按試樣正常工作位置擺放在以1r/min 的旋轉樣品臺上，樣品頂部至滴水口的距離不大于200mm
  • 試驗條件:滴水量為10.05 mm/min
  • 持續時間: 10 min
  IPX 2
• • 方法名稱:傾斜滴水試驗
  • 試驗設備:滴水試驗裝置
  • 試樣放置:使試樣的一個面與垂線成15°角，樣品頂部至滴水口的距離不大于200mm。
  • 每試驗完-一個面后， 換另一個面，共四次。
  • 試驗條件:滴水量為30.5 mm/min
  • 持續時間: 4x2.5 min (共10 min)


• IPX 3
• • 方法名稱:淋水試驗
  • 試驗方法:

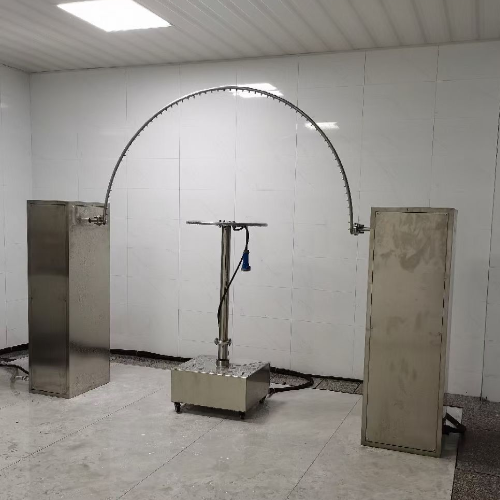

  • a.擺管式淋水試驗
  • 試驗設備:擺管式淋水濺水
  • 試驗裝置
  • 試樣放置:選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺.上，使其頂部到樣品噴水口的距離不大于200mm，樣品臺不旋轉。
  • 試驗條件:水流量按擺管的噴水孔數計算，每孔為0.07 L/min，淋水時，擺管中點兩邊各60°弧段內的噴水孔的噴水噴向樣品。
  • 被試樣品放在擺管半圓中心。
  • • 擺管沿垂線兩邊各擺動60°，共120°。每次擺動(2x120°) 約4s
    • 試驗時間:連續淋水10 min
    • b.噴頭式淋水試驗
    • 試驗設備:手持式淋水濺水
    • 試驗裝置
    • 試樣放置:使試驗頂部到手持噴頭噴水口的平行距離在300mm至500mm之間
    • 試驗條件:試驗時應安裝帶平衡重物的擋板，水流量為10L/min
    • 試驗時間:按被檢樣品外殼表面積計算，每平方米為1 min (不包括安裝面積) ，最少5 min
    IRX 4
  • • 方法名稱:濺水試驗
    • 試驗方法:
    • a.擺管式濺水試驗
    • 試驗設備和試樣放置:與上述IPX3之a(chǎn)款均相同;
    • 試驗條件:除后述條件外， 與上述IPX3之a(chǎn)款均相同;噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。
    • 被試樣品放在擺管半圓中心。
    • 擺管沿垂線兩邊各擺動180°，共約360°。
    • 每次擺動(2*360°) 約12s
    • 試驗時間:與上述IPX3之a(chǎn)款均相同(即10 min)。
    • b.噴頭式濺水試驗試驗設備 和試樣放置:與上述IPX3之b款均相同;
    • 試驗條件:1拆去設備上安裝帶平衡重物的擋板，其余與上述IPX3之b款均相同;
    • 試驗時間:與上述IPX3之b款均相同，即按被檢樣品外殼表面積計算，每平方米為1 min (不包括安裝面積)最少5min

  •

  • 1PX 5
  • • 方法名稱:噴水試驗
    • 試驗設備:噴嘴的噴水口內徑為6.3mm
    • 試驗條件:使試驗樣品至噴水口相距為2.5m~3m，水流量為12.5L/min(750L/h)
    • 試驗時間:按被檢樣品外殼表面積計算，每平方米為1 min (不包括安裝面積)最少3 min.

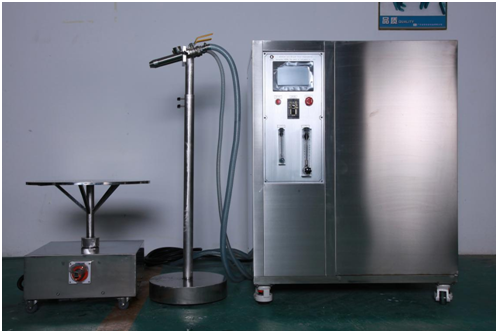

    IPX 6

    • 方法名稱:強烈噴水試驗
    • 試驗設備:噴嘴的噴水口內徑為12.5 mm
    • 試驗條件:同上100 L/min (6000 L/h)
    • 試驗時間:按被檢樣品外殼表面積計算，每平方米為1 min (不包括安裝面積)最少3 min




  • IPX 7

  • • 方法名稱:短時漫水試驗
    • 試驗設備和試驗條件:浸水箱。其尺寸應使試樣放進浸水箱后，樣品底部到水面的距離至少為1m。試樣頂部到水面距離至少為0.15m
    • 試驗時間: 30 min.
    IPX 8

  • • 方法名稱:持續潛水試驗
    • 試驗設備，試驗條件和試驗時間:由供需(買賣)雙方商定，其嚴酷程度應比IPX7高。
