GB4706.1第22.48條防倒虹吸試驗裝置的應用

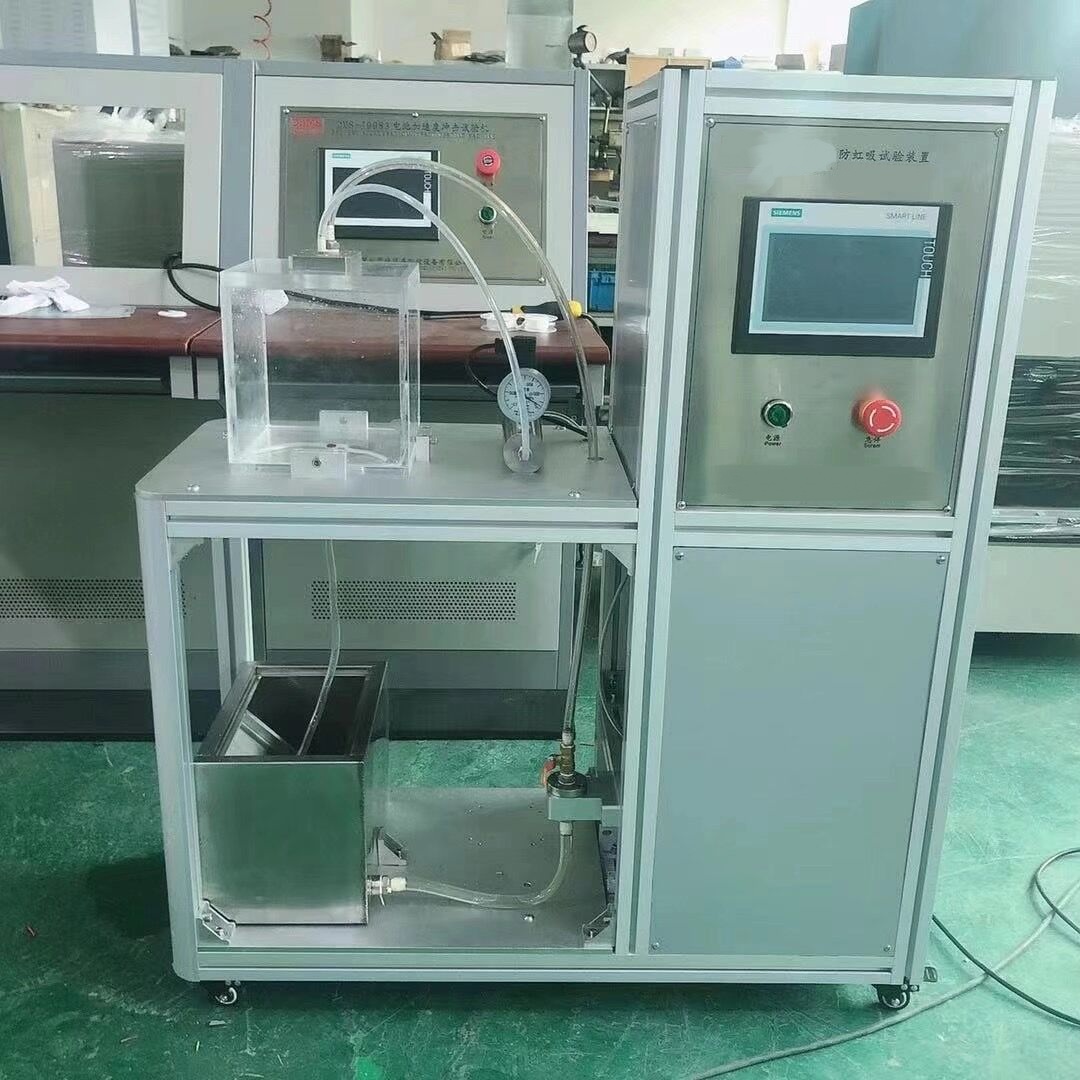

GB4706.1第22.48條防倒虹吸試驗裝置
符合標準及條款
GB4706.1-2005《家用和類似用途電器的安全第1部分通用要求》第22.48條
試樣范圍、用途、原理、結構及使用環境
試驗范圍家用和類似用途打算連接到水源的qiju ，如洗衣機
用途用于進水閥防虹吸性能測試
測試原理通過設備的抽真空系統模擬供水管道發生的真空狀態，以檢測進水閥有無虹吸現象發生。在樣品與設備真空機之間有一個透明容器，目的用于收集虹吸測試失敗時收集吸入的水流，以保護真空機不被損壞，通過設備的抽真空系統模擬供水管道發生的真空狀態，以檢測進水閥有無虹吸現象發生
設備結構設備能方便地將家用電器樣品與設備連接起來。。
設備外形尺寸：約：1200×600×1300（mm） W×H×D，設備重量：100kg
使用環境電源：AC220V±10%/50-60Hz
防倒虹吸試驗裝置：性能指標
工位：單工位
電氣控制方式：PLC智能集成控制、7寸人機觸摸界面操作
驅動方式：真空泵驅動
真空產生方式：葉片式真空泵。系統真空度：不小于0.085Mpa。真空度由壓力表顯示，精度至少為±0.017，操作時間設定：0-9999s，分辨率0.1s（可設定）
真空罐容積：20L
符合標準及條款
GB4706.1-2005《家用和類似用途電器的安全第1部分通用要求》第22.48條
試樣范圍、用途、原理、結構及使用環境
試驗范圍家用和類似用途打算連接到水源的qiju ，如洗衣機
用途用于進水閥防虹吸性能測試
測試原理通過設備的抽真空系統模擬供水管道發生的真空狀態，以檢測進水閥有無虹吸現象發生。在樣品與設備真空機之間有一個透明容器，目的用于收集虹吸測試失敗時收集吸入的水流，以保護真空機不被損壞，通過設備的抽真空系統模擬供水管道發生的真空狀態，以檢測進水閥有無虹吸現象發生
設備結構設備能方便地將家用電器樣品與設備連接起來。。
設備外形尺寸：約：1200×600×1300（mm） W×H×D，設備重量：100kg
使用環境電源：AC220V±10%/50-60Hz
防倒虹吸試驗裝置：性能指標
工位：單工位
電氣控制方式：PLC智能集成控制、7寸人機觸摸界面操作
驅動方式：真空泵驅動
真空產生方式：葉片式真空泵。系統真空度：不小于0.085Mpa。真空度由壓力表顯示，精度至少為±0.017，操作時間設定：0-9999s，分辨率0.1s（可設定）
真空罐容積：20L
