外殼IP等級防水等級試驗條件
防水等級試驗條件如下：
IPX1防水等級（垂直滴水試驗）：試樣放置于轉速為1r/min的轉臺上（軸心距為100mm），滴水10min。滴水孔徑為0.4mm；滴水距試樣頂部距離200mm。水流量：1﹢0.5mm/min。
IPX2防水等級（15°傾斜滴水試驗）：轉臺不轉動，試樣分別位于四個位置上滴水2.5min，試樣傾斜角度為15°。水流量為3﹢0.5mm/min。
IPX3防水等級（淋水試驗）：
①擺管式淋雨試驗：將試樣位于半圓形擺桿下淋水試驗持續10min（分兩次進行，每次5min，需水平方向轉動90°）；擺管擺動角度為垂直方向±60°。擺動周期4S。

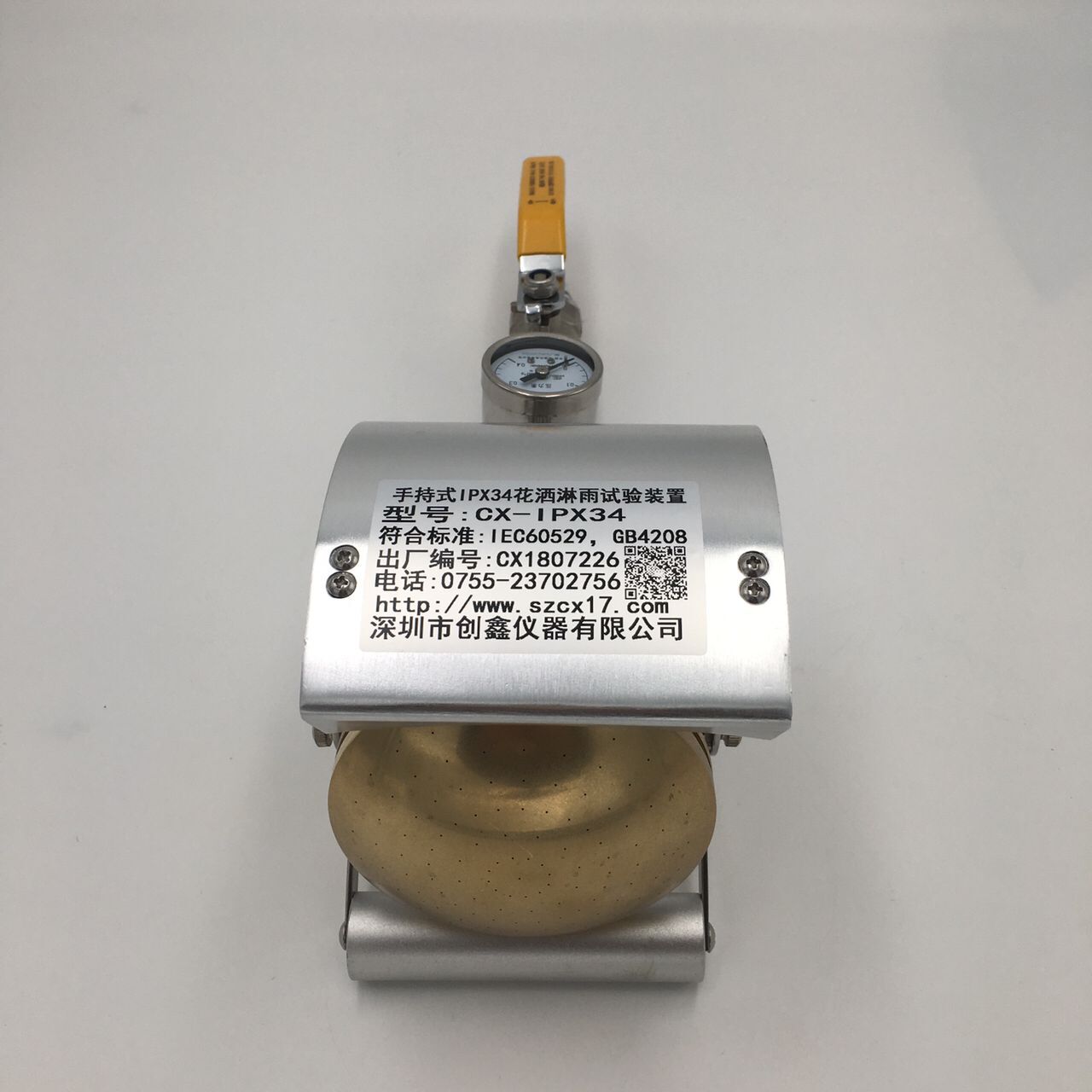

②花灑噴頭淋雨試驗：在擋板情況下持續淋水10min。擋板遮住角度為噴頭的30°。
IPX4防水等級（濺水試驗）：
①擺管式淋雨試驗：將試樣位于半圓形擺桿下淋水試驗持續10min（轉臺需完全開孔，避免擋住試驗下方的濺水）；擺管擺動角度為垂直方向±180°。擺動周期12S。
②花灑噴頭淋雨試驗：擋板情況下持續淋水10min。
IPX5防水等級（噴水試驗）：將試樣置于2.5米遠處，使噴水能夠從各個可能的方向?qū)υ嚇舆M行噴水，試驗時間持續至少3min。噴水孔徑為6.3mm；水流量為12.5±5%L/min。
IPX6防水等級（強烈噴水試驗）：將試樣置于2.5米遠處，使噴水能夠從各個可能的方向?qū)υ嚇舆M行噴水，試驗時間持續至少3min。噴水孔徑為12.5mm；水流量為100±5%L/min。
IPX7防水等級（短時浸水試驗）：試樣完全浸水，持續30min。試樣頂部離水面至少150mm或底部離水面至少1000mm。
IPX8防水等級（連續潛水試驗）：浸水條件應比IPX7浸水試驗更嚴酷，且要根據實際使用環境，跟廠商協商。
IPX9防水等級（高溫高壓沖淋試驗）：試樣分別在0°、30°、60°、90°的四個角度下持續噴水，每個角度噴水至少30S。噴水壓力為8000-10000kpa，水溫為80±5℃。
IPX1防水等級（垂直滴水試驗）：試樣放置于轉速為1r/min的轉臺上（軸心距為100mm），滴水10min。滴水孔徑為0.4mm；滴水距試樣頂部距離200mm。水流量：1﹢0.5mm/min。
IPX2防水等級（15°傾斜滴水試驗）：轉臺不轉動，試樣分別位于四個位置上滴水2.5min，試樣傾斜角度為15°。水流量為3﹢0.5mm/min。
IPX3防水等級（淋水試驗）：
①擺管式淋雨試驗：將試樣位于半圓形擺桿下淋水試驗持續10min（分兩次進行，每次5min，需水平方向轉動90°）；擺管擺動角度為垂直方向±60°。擺動周期4S。
②花灑噴頭淋雨試驗：在擋板情況下持續淋水10min。擋板遮住角度為噴頭的30°。
IPX4防水等級（濺水試驗）：
①擺管式淋雨試驗：將試樣位于半圓形擺桿下淋水試驗持續10min（轉臺需完全開孔，避免擋住試驗下方的濺水）；擺管擺動角度為垂直方向±180°。擺動周期12S。
②花灑噴頭淋雨試驗：擋板情況下持續淋水10min。
IPX5防水等級（噴水試驗）：將試樣置于2.5米遠處，使噴水能夠從各個可能的方向?qū)υ嚇舆M行噴水，試驗時間持續至少3min。噴水孔徑為6.3mm；水流量為12.5±5%L/min。
IPX6防水等級（強烈噴水試驗）：將試樣置于2.5米遠處，使噴水能夠從各個可能的方向?qū)υ嚇舆M行噴水，試驗時間持續至少3min。噴水孔徑為12.5mm；水流量為100±5%L/min。
IPX7防水等級（短時浸水試驗）：試樣完全浸水，持續30min。試樣頂部離水面至少150mm或底部離水面至少1000mm。
IPX8防水等級（連續潛水試驗）：浸水條件應比IPX7浸水試驗更嚴酷，且要根據實際使用環境，跟廠商協商。
IPX9防水等級（高溫高壓沖淋試驗）：試樣分別在0°、30°、60°、90°的四個角度下持續噴水，每個角度噴水至少30S。噴水壓力為8000-10000kpa，水溫為80±5℃。
