各種標準試驗指的區別與應用
標準試驗指
一．產品概述
符合IEC61032圖2試具B，符合GB2099、GB4208IP2、GB4706、GB4943、GB3883 圖1、GB/T16842、IEC60950圖2A、IEC60884、IEC60335、UL507、EN60529圖1及UL1278圖8.4等標準，用于防止手指觸及或防觸電的防護檢驗。標準試驗指的指頭模擬人的手指，由指頭、指中、指座、絕緣手柄組成。有兩個活動關節，能在90°內彎曲。可定制：手柄末端配可插拔香蕉插頭及接線端子做防觸電試驗，或者手柄末端開M6螺紋孔（配合推拉力計使用）做外殼防護試驗。
二．主要規格及對應技術參數：
| 參數/型號 | CX-2B | CX-Y2B | CX-125 | CX-T2B |

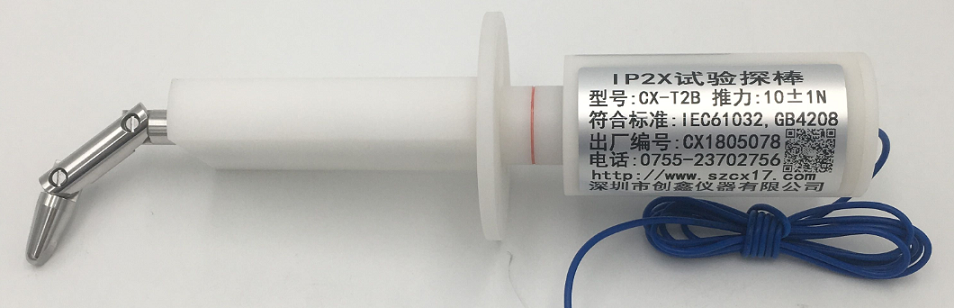

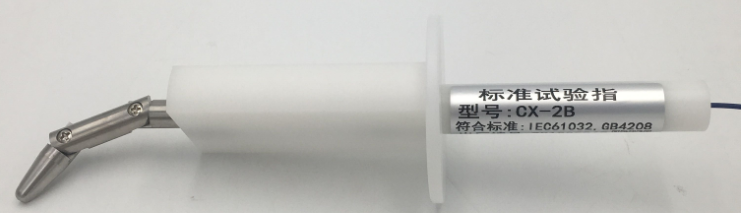

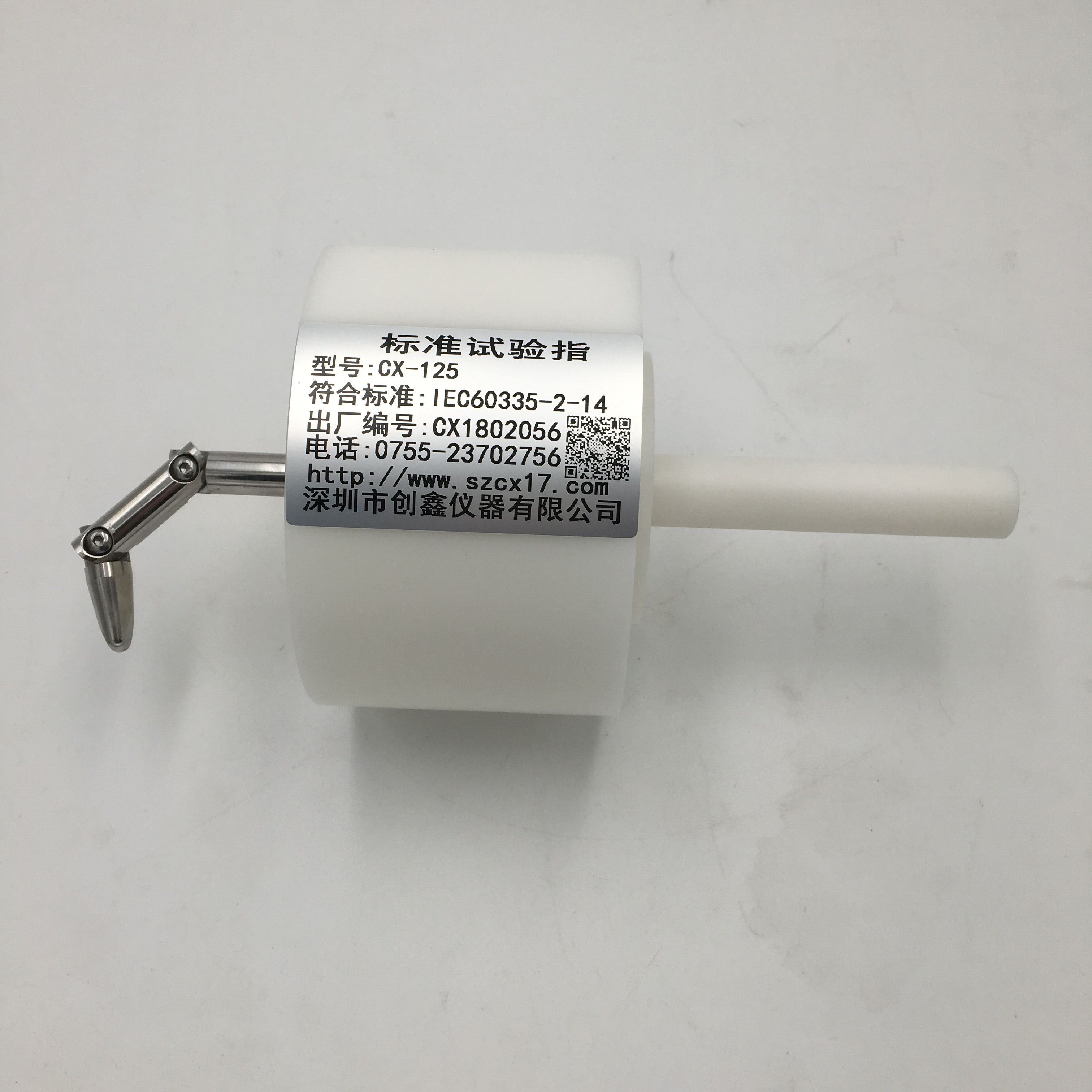

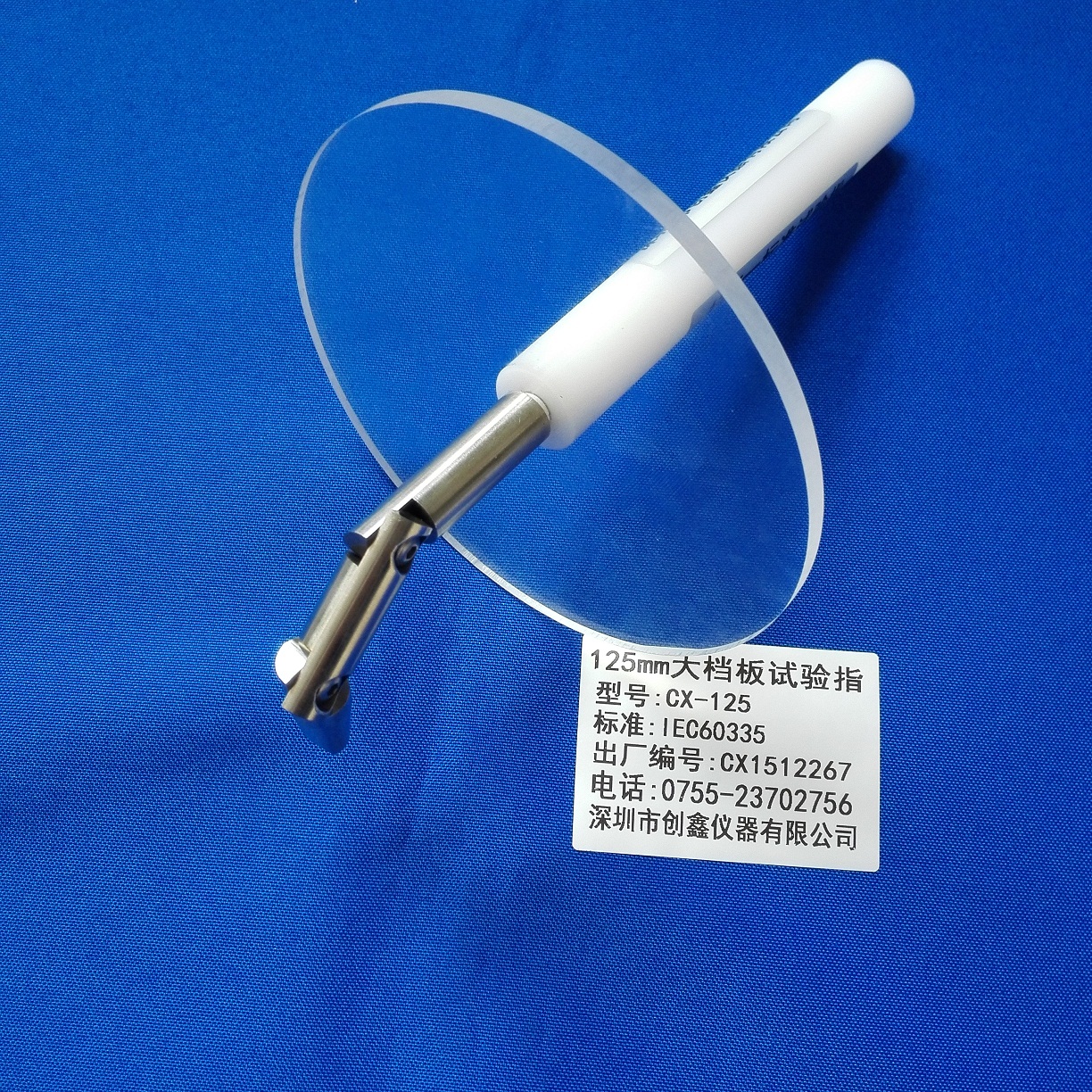

| 名稱 | 標準試驗指 | 圓擋板試驗指 | 大擋板試驗指 | 帶推力標準試驗指 |
| 1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
| 2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
| 3 | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
| 4 | 180±0.2 | 180±0.2 | ---- | 180±0.2 |
| 5 | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
| 6 | S4±0.05 | S4±0.05 | S4±0.05 | S4±0.05 |
| 7 | 37o 0 -10’ | 37o 0 -10’ | 37o 0 -10’ | 37o 0 -10’ |
| 8 | 14 o 0 -10’ | 14 o 0 -10’ | 14 o 0 -10’ | 14 o 0 -10’ |
| 9 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 |
| 10 | Ф50 | Ф50 | ---- | Ф50 |
| 11 | 20±0.2 | ---- | ---- | 20±0.2 |
| 12 | Ф75±0.2 | Ф75±0.2 | Ф125±0.2 | Ф75±0.2 |
| 13 | 5±0.5 | 5±0.5 | ---- | 5±0.5 |

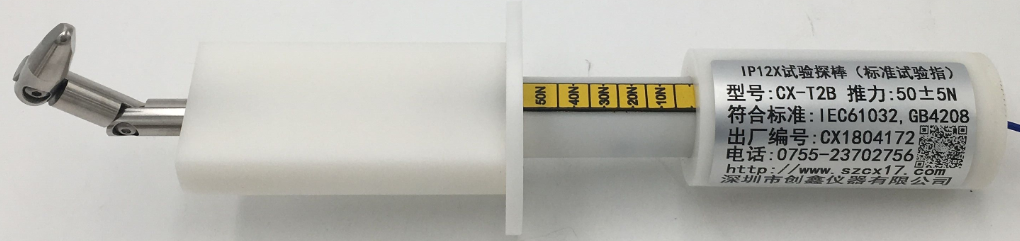

| 14 | ---- | ---- | ---- | 10-30N推力 |
| 15 | IEC61032.1/GB16842.1 | IEC60335-1/GB4706.1 | IEC60335-2-14/GB4706.30 | IEC60529/GB4208 |
