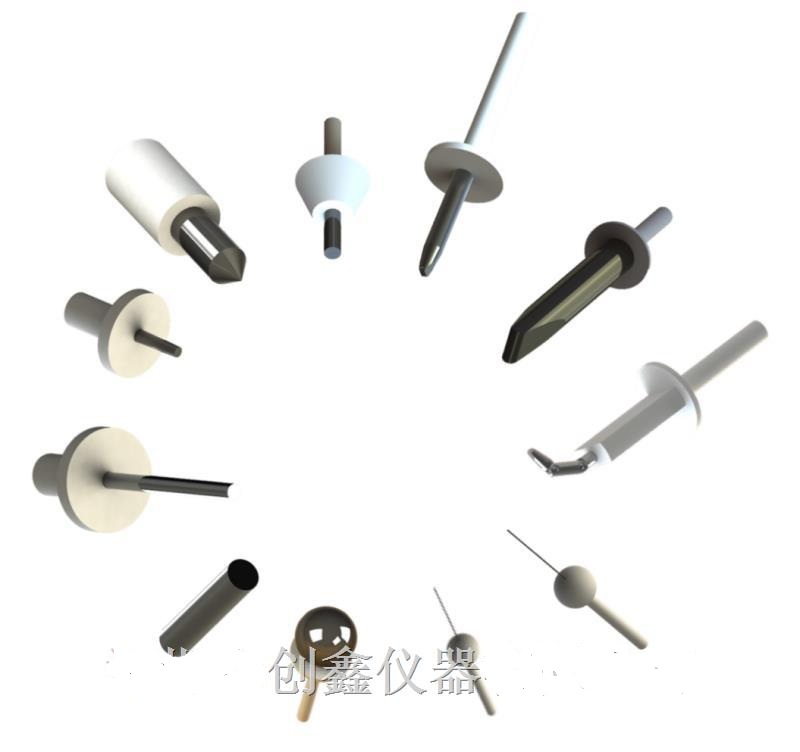

GB/T16842-2016 外殼對人和設備的防護檢驗用試具清單
GB/T16842-2016 外殼對人和設備的防護檢驗用試具清單
*
序號
試具代碼
試具圖號
試具簡介
試具用途
施加力（N）
1
試具A
圖1
帶手柄試球：SΦ50
檢驗防止人體觸及危險的帶電部件或機械部件
50
2
試具B
圖2
鉸接手指
檢驗防止人體觸及危險的帶電部件或機械部件
10
3
試具C
圖3
試棒：Φ2.5，長100
檢驗防止人體觸及危險的帶電部件或機械部件
3
4
試具D
圖4
金屬絲：Φ1.0，長100
檢驗防止人體觸及危險的帶電部件或機械部件
1
5
試具1
圖5
試球：SΦ50
檢驗防止固體異物進入設備
50
6
試具2
圖6
試球：SΦ12.5
檢驗防止固體異物進入設備
30
7
試具11
圖7
非鉸接試指
檢驗防止人體觸及危險的帶電部件或危險的機械部件
50
8
試具12
圖8
柱銷：Φ4，長50
檢驗防止人體觸及危險的帶電部件或危險的機械部件
*
9
試具13
圖9
錐銷：Φ3~4，長15
檢驗防止人體觸及危險的帶電部件或危險的機械部件
*
10
試具14
圖10
棒：3X1
檢驗防止人體觸及危險的帶電部件或危險的機械部件
20
11
試具15
-
刪除
檢驗防止人體觸及危險的帶電部件或危險的機械部件
-
12
試具16
-
刪除
檢驗防止人體觸及危險的帶電部件或危險的機械部件
-
13
試具17
圖11
金屬絲：Φ0.5
檢驗防止人體觸及危險的帶電部件或危險的機械部件
*
14
試具18
圖12
小試指：Φ8.6，長57.9
檢驗防止人體觸及危險的帶電部件或危險的機械部件
10
15
試具19
圖13
小試指：Φ5.6，長44
檢驗防止人體觸及危險的帶電部件或危險的機械部件
10
16
試具31
圖14
試錐：Φ110/60
檢驗防止人體觸及危險的機械部件
50
17
試具32
圖15
試棒：Φ25
檢驗防止人體觸及危險的機械部件
30
18
試具33
-
刪除
檢驗防止人體觸及危險的機械部件
-
19
試具41
圖16
試具：Φ30
檢驗防止人體觸及發熱或熾熱部件
*
20
試具42
-
刪除
檢驗防止人體觸及發熱或熾熱部件
-
21
試具43
圖17
矩形棒：50X5
檢驗防止人體觸及發熱或熾熱部件
