IPX防水等級測試方法

什么是IP防護等級？

界定電器設備如噴碼機設備的外殼密封性能，國際上普遍采用EN60529標準。這個標準將量化的不同類別的防護等級主要包括針對固體異物侵入外殼的防護(包括工具、手指或者灰塵等)和對于水的防護(水以凝結、沖洗、沉浸等方式進入殼內對設備造成有害影響)。

IP后面的兩位數字，表示該設備外殼對于固體異物和水侵入的防護強度，第1個數字表示電器設備防塵、防止外物侵入的等級，第2個數字表示設備防濕氣、防水侵入的密閉程度，數字越大表示其防護等級越高。

例如：防護等級IP54，IP為標記字母，數字5為第1標記數字，4為第2標記數字第1標記數字表示接觸保護和外來物保護等級，第2標記數字表示防水保護等級。

另外，當防護要求的等級高于上述特征數字表示的等級時，將通過在前2位數字后增加附件字母的方式來表達擴展范圍，其也需要滿足這些附加字母各自的要求。

IP防水等級詳細劃分

以下防水等級參考標準IEC60529、GB4208、GB/T10485-2007、DIN40050-9、ISO20653、ISO16750等國際適用標準：

1、范圍

防水試驗包括第二伴特征數字為1至8，即防護等級代碼為IPX1至IPX8

2、各種等級的防水試驗內容

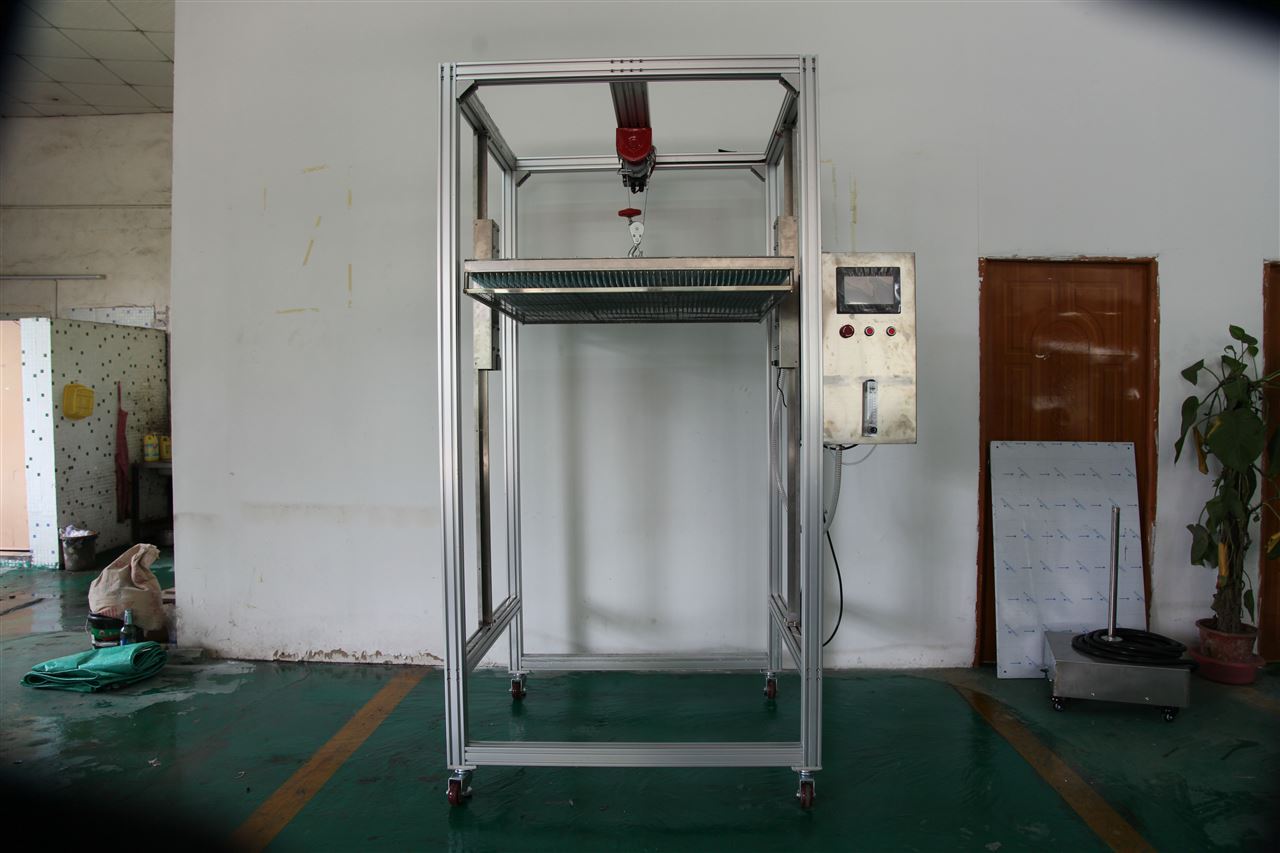

(1) IPX1

方法名稱：垂直滴水試驗

試驗設備：滴水試驗裝置及其試驗方法

試樣放置：按試樣正常工作位置擺放在以1r/min的旋轉樣品臺上,樣品頂部至滴水口的距離不大于200mm

試驗條件：滴水量為1.0+0.5mm/min；試驗持續：10min

(2) IPX2

方法名稱：傾斜15°滴水試驗

試驗設備：滴水試驗裝置及其試驗方法

試樣放置：使試樣的一個與垂線成15°角,樣品頂部至滴水口的距離不大于200mm,每試完一個面后,換另一個面,共四次.

試驗條件：滴水量為3.0+0.5mm/min  ； 試驗持續：4×2.5min 共10min

(3) IPX3

方法名稱：淋雨試驗

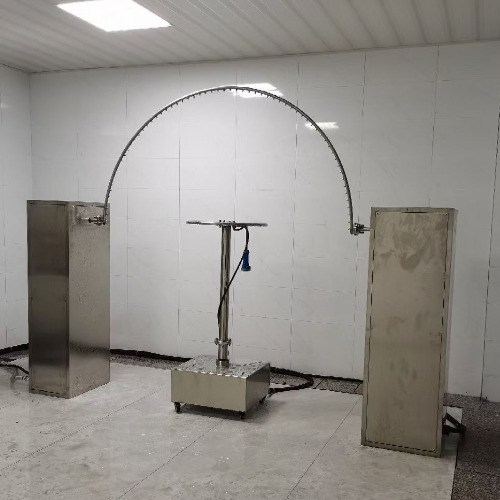

a) 擺管式淋水試驗

試驗設備：擺管式淋水濺水試驗

試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm ，樣品臺不旋轉。

試驗條件：水流量按擺管的噴水孔數計算,每孔為0.07 L/min 。淋水時，擺管中點兩邊各60°弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動60°，共120°。每次擺動(2×120°) 約4s 。

試驗壓力：400kPa  ； 試驗時間：連續淋水10min；試驗5min后樣品旋轉90°

b) 噴頭式淋水試驗

試驗設備：手持式淋水濺水試驗裝置，

試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在300mm至500mm 之間

試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為10L/min

試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)，最少5 min 。

(4) IPX4

方法名稱：濺水試驗；

a) 擺管式濺水試驗

試驗設備和試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm ，樣品臺不旋轉。

試驗條件: 水流量按擺管的噴水孔數計算,每孔為0.07L/min ；噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動180°，共約360°。每次擺動(2×360°) 約12s 。

試驗時間：與上述第(3)條IPX3 之a(chǎn) 款均相同 (即10 min) 。

b) 噴頭式濺水試驗

試驗設備：手持式淋水濺水試驗裝置，

試樣放置：設備上安裝帶平衡重物的擋板應拆去，使試驗頂部到手持噴頭噴水口的平行距離在300mm 至500mm 之間。

試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為10L/min 。

試驗時間：即按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)最少5min 。

(5) IPX4K

試驗名稱：加壓擺管淋雨試驗

試驗設備：擺管式淋雨試驗

試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm ，樣品臺不旋轉。

試驗條件：水流量按擺管的噴水孔數計算,每孔為0.6±0.5 L/min 。噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動180°，共約360°。每次擺動(2×360°) 約12s 。

試驗壓力：400kPa

試驗時間：試驗5min后樣品旋轉90°

注：噴淋管有121個直徑為0.5mm的孔；

-- 中心1個孔

-- 核心區2層(每層12個孔，30度分布)

-- 外圈4圈(每圈24孔，15度分布)；

-- 可移動的罩蓋。

噴淋管應用銅鋅合金(黃銅)制成。

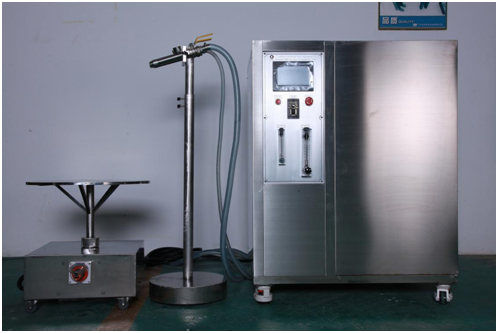

(6) IPX5

方法名稱：噴水試驗

試驗設備：噴嘴的噴水口內徑為6.3mm

試驗條件：使試驗樣品至噴水口相距為2.5～3m，水流量為12.5L/min(750L/h)；

試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)最少3min 。

(7) IPX6

方法名稱：強烈噴水試驗；

試驗設備：噴嘴的噴水口內徑為12.5mm ；

試驗條件：使試驗樣品至噴水口相距為2.5～3m，水流量為100L/min(6000L/h)；

試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)最少3min 。

D=6.3mm防水防護等級5和6K；

D=12.5mm防水防護等級6。

(8) IPX7

方法名稱：短時浸水試驗；

試驗設備：浸水箱。

試驗條件：其尺寸應使試樣放進浸水箱后，樣品底部到水面的距離至少為1m 。試樣頂部到水面距離至少為0.15 m 。試驗時間:30min 。

(9) IPX8

方法名稱: 持續潛水試驗；

試驗設備試驗條件和試驗時間: 由供需(買賣)雙方商定.其嚴酷程度應比IPX7高。

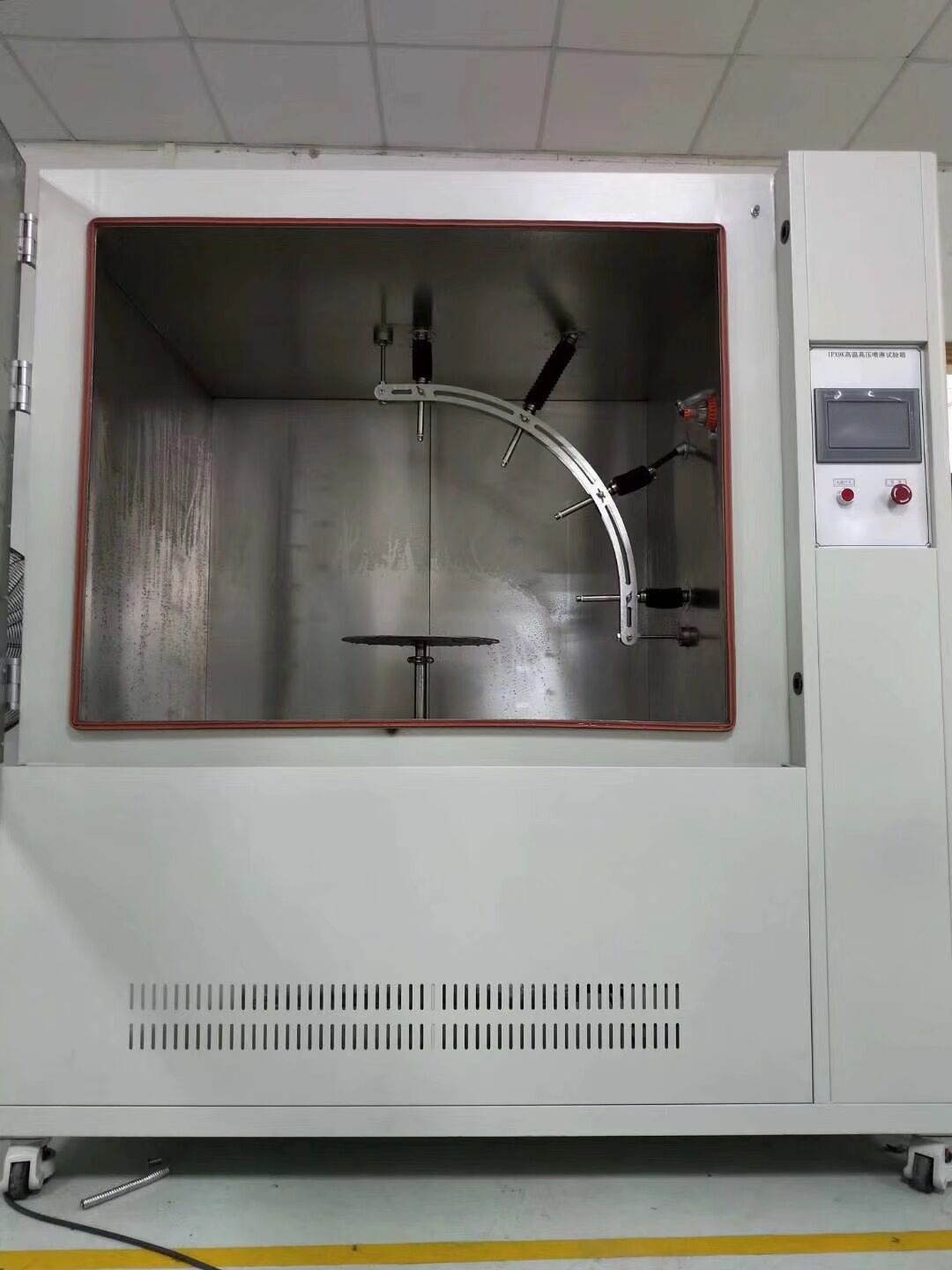

(10) IPX9K

方法名稱：高壓噴射試驗

試驗設備：噴嘴的噴水口內徑為12.5mm ；

試驗條件：噴水角度:0°，30°，60°，90°(4個位置)；噴水孔數:4 個；樣品臺轉速:5 ±1r.p.m；距離為100 ～150mm，每個位置30 秒；流量為14～16 L/ min，噴水壓力8000～10000kPa ,水溫要求80±5℃

試驗時間：每個位置30 秒×4 共120秒。
