配置組成



2.1垂直滴水試驗裝置，擺管淋雨試驗裝置，手持花灑頭，淋水噴頭，管路供水平臺（含水箱和水過濾器），轉臺，綜合控制柜





3.1適用標準：

HYIPX1-7型IP 防水等級試驗機系統根據IEC60529、GB4208-1993<<外殼防護等級(IP 代碼)>>、GB4793.1-2007等標準要求設計制造.該設備廣泛用于燈具及電工電子產品認證檢測機構及生產企業品管部門對產品的IPX1、IPX2、IPX3、IPX4、IPX5、IPX6的防水檢測用途；該設備已廣泛應于各出入境檢驗檢疫局機電實驗室、質檢所電器實驗室、醫療器械電氣實驗室、國內外產品認證實驗室，設備性能達到有國際先進水平。

該成套設備由垂直滴雨試驗機、擺管淋雨試驗機、手持花灑頭、手持噴嘴（ф6.3、ф12.5）、管路供水平臺（含水箱和水過濾器）、可傾斜旋轉載物臺、綜合控制柜組成。

3.2垂直滴雨試驗機

3.2.1適用于進行產品的IPX1、IPX2 測試。

3.2.2淋雨面積：1000MMX1000MM。

3.2.3水箱材料：不銹鋼和鋁型材。

3.2.4滴水孔徑：￠0.4MM，即插式，方便更換。

3.2.5孔 距： 20MM。

3.2.6降雨量 ： 1MM/Min、3MM/MIN 可調節（通過流量計調節）。

3.2.7滴水高度： 到200mm自動停止，（此高度客戶可自行設置）

3.2.8滴水盤移動范圍：1000-1500mm，電機驅動滴水盤自動上下移動，在滴水針下200mm處配有感應傳感器，能感應到樣品后自動停止，如有其它特殊滴水高度，可將此感應傳感器關閉，客戶自行調整滴水高度。

3.2.9裝置可自動排空積水：在滴水箱的上蓋板上有進氣孔，接氣管和電磁閥，下蓋板上有出水孔，接有出水管和電磁閥，當試驗完成后，自動打開電磁閥，將滴水箱內的積水排空。

3.2.10機體材料：工業合金鋁型材。

3.2.11機器結構：掛墻式。

3.2.12主要配置：

3.2.12.1真空滴水箱        1 件

3.2.12.2不銹鋼升降絲桿    1套

3.2.12.3爬升導軌          1 套

3.2.12.4鋁型材機架        1套

3.2.12.5水箱托架          1 套

3.2.12.6電機及減速機      1 套

3.2.12.7傳感器            3套

3.2.12.8紅外對射型        1套

3.2.12.9ABS滴水針座      1套

3.2.12.10不銹鋼滴水針嘴 Φ0.4mm (含100套備用針嘴)

3.2.12.11 管道配件            1套

3.2.12.12防水電器控制柜（共用）  1套



3.3擺管淋水裝置

3.3.1適用于進行產品的IPX3、IPX4 測試。

3.3.2 擺管規格：R800mm、R1000mm（標準配置）

3.3.3擺管材料：不銹鋼。

3.3.4擺管驅動：由伺服電機驅動。

3.3.5噴水孔徑：￠0.4MM，可調節噴水角度。

3.3.6擺動角度可調： 0°-360°可調，在觸摸屏上直接設置。

3.3.7擺管支撐架：支撐架機架為工業合金鋁型材，機箱為不銹鋼封板，一頭安裝于墻上（也可根據客戶要求改為落地式），另外一頭固定在地板上。

3.3.8擺管一頭的進水端連接旋轉連接頭，而不用將進水水管直接連在擺管上；

3.3.9帶有壓力表，顯示水壓；

3.3.10水流量 ：根據標準的不同要求客戶自行調節。

3.3.11機體材料：工業合金鋁型材。

3.3.12配置：

3.3.12.1     擺 管 R1000mm1 套 （其他規格可另行訂購）

3.3.12.2     日本松下伺服電機及驅動器       1套

3.3.12.3     蝸輪蝸桿減速器    1 套

3.3.12.4     擺管支撐架  1套

3.3.12.5     不銹鋼針嘴 ￠0.4MM、含（備用100套針嘴）

3.3.12.6     不銹鋼堵頭 100套

3.3.12.7      滴水針座 銅鍍鋅

3.3.12.8     管道配件：防水電器控制柜 1套、旋轉接頭2套、水壓表1套。

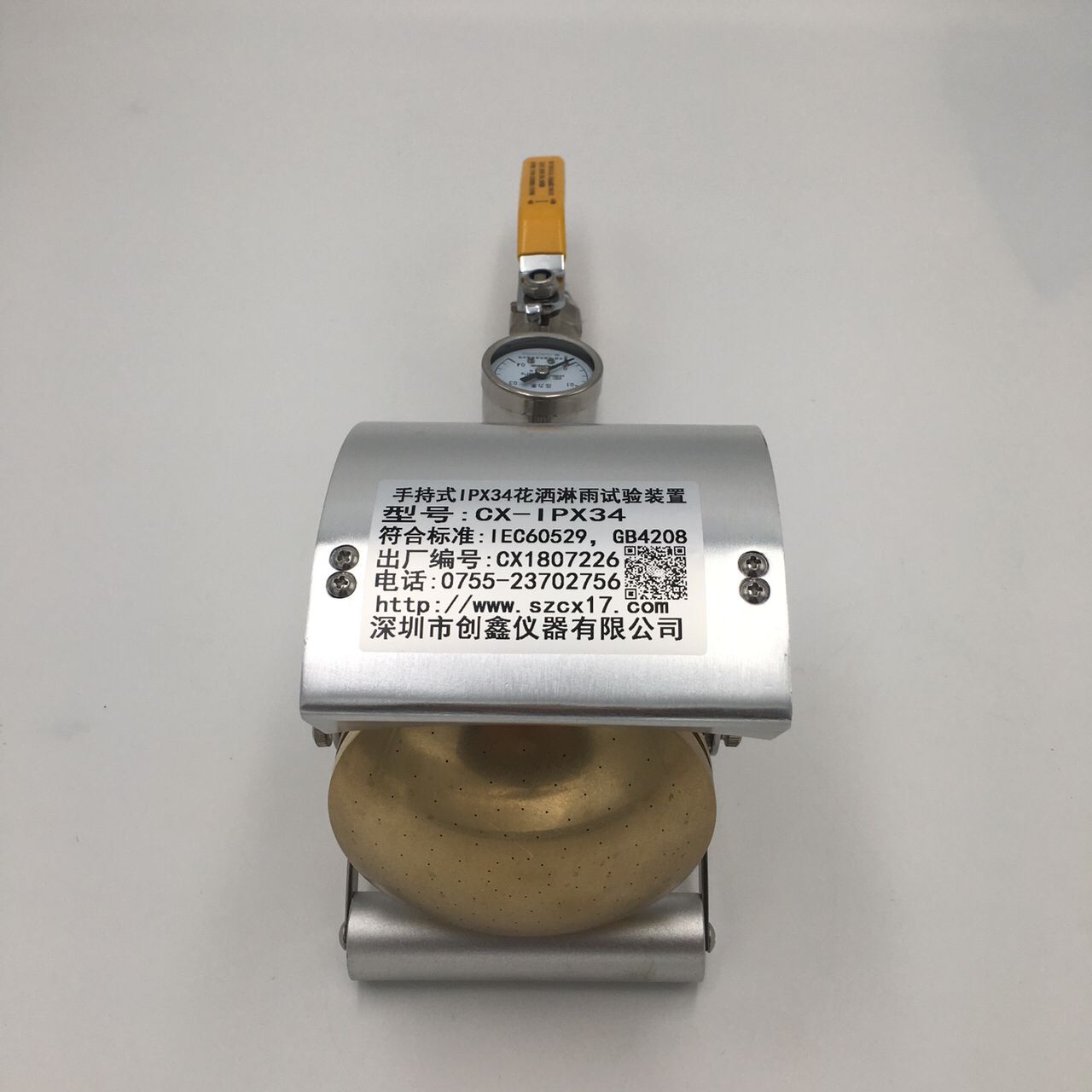

3.4手持花灑頭

3.4.1適用于進行大件產品的IPX4 測試。

3.4.2孔徑：?0.5mm。

3.4.3孔 數：121 個。

3.4.4中間孔1、內兩圈24 個孔夾角30°、外四圈96 個孔夾角15°。

3.4.5噴頭球面直徑：Sф75.5。

3.4.6鋁質擋板、不銹鋼平衡錘

3.4.7帶水壓表，通過調節流量計保持流量穩定。

3.4.8配置：手持花灑頭1 套、水壓表1套、連接水管1套。

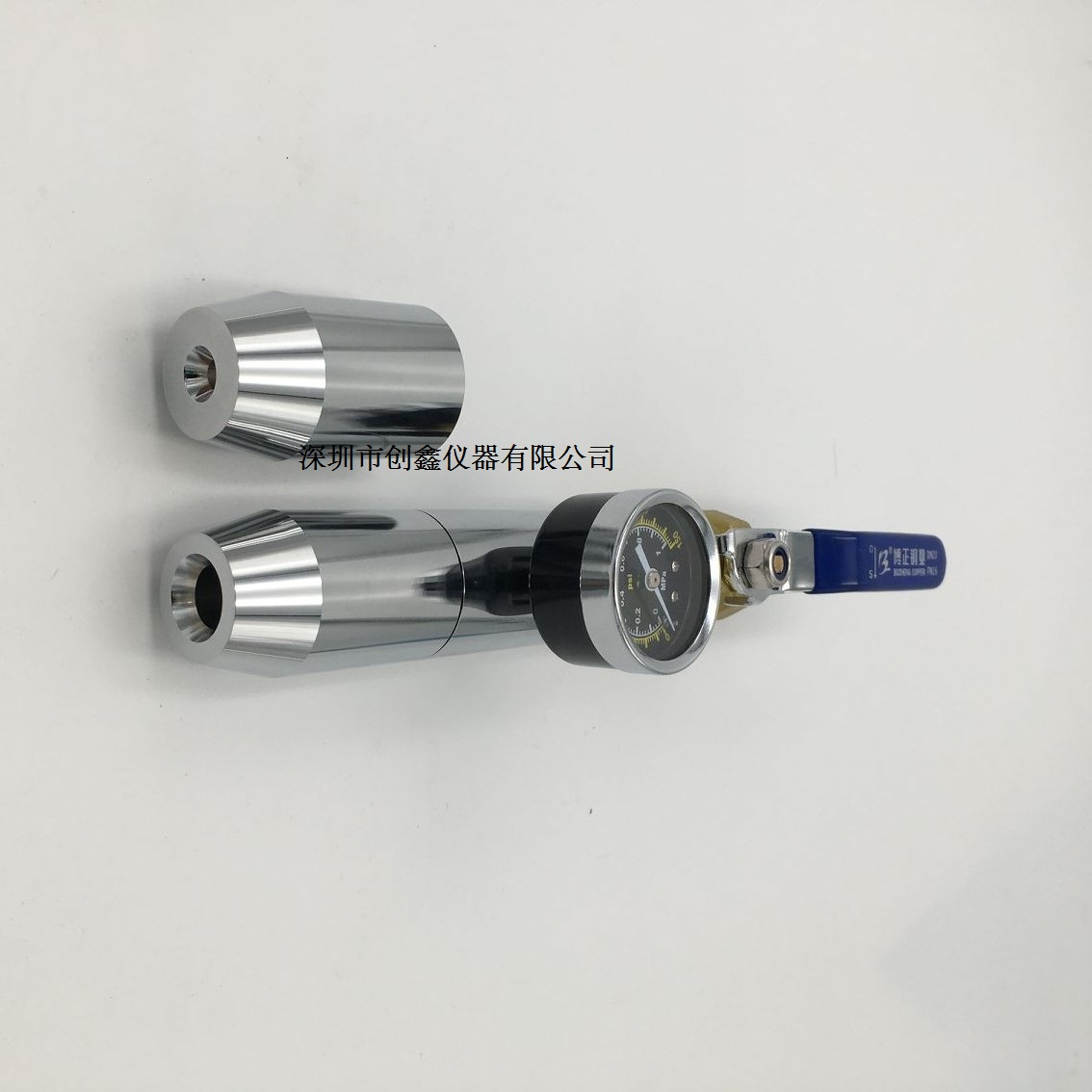

3.5淋水噴頭

3.5.1適用于進行產品的IPX5、IPX6 測試。

3.5.2孔徑：ф6.3mm（IPX5）、ф12.5mm（IPX6）。

3.5.3IPX5、IPX6 噴嘴螺紋聯接、快速更換。

3.5.4不銹鋼材質。

3.5.5水流量：12.5/min(IPX5)、100/min(IPX6)，通過流量計調節。

3.5.6帶不銹鋼試驗支架1個，固定灌水裝置，可調試驗時灌水裝置的的角度及高度；

3.5.7配置：灌水裝置（含ф6.3mm、ф12.5mm噴頭）1套、連接水管 1套、球閥 1套、試驗支架 1套。



3.6管路供水平臺

3.6.1流量控制：配3個流量計，滿足自IPX1-IPX6不同流量的要求

3.6.2大流量供水水泵：1臺，滿足花灑頭及IPX6的流量要求。

3.6.3小流量供水水泵：1臺，滿足IPX1-IPX5的流量要求。

3.6.4連接管路：1批，包含水管，球閥，蝶形閥及各類連接頭。

3.6.5機體材料：工業合金鋁型材。

3.6.6帶有進水過濾裝置，此水過濾器可更換過濾芯，過濾水中的雜質，以防雜質堵塞滴水及擺管的針頭；

3.6.7裝后4個電磁閥，分4路控制供水的開關，分別為滴水、擺管、花灑、灌水IPX5和IPX6。

配置：流量計：余姚銀環4套、水泵：杭州南方特2套、電磁閥：上海巨良 4套。



3.7可傾斜旋轉載物臺

3.7.1轉臺尺寸：800*800mm。

3.7.2轉臺轉速：1rpm，正反轉交替轉動。

3.7.3可傾斜角度：15 度。

3.7.4載物臺網管型式。

3.7.5可調伸縮管可調節高度：（800-1200mm）。

3.7.6帶不銹鋼萬向輪底座。

3.7.7機體材料：工業合金鋁型材。

3.7.8承重：100KG

3.7.9提供客戶1套不銹鋼壓板，壓板上布孔，可適用大部分的樣品固定；轉臺上帶樣品電源防水盒，帶有插座，給樣品供電

3.7.10配置：

3.7.10.1轉臺  1 套

3.7.10.2伸縮支撐桿 不銹鋼 1套

3.7.10.3傾斜組件 1 套

3.7.10.4驅動組件 1 套

3.7.10.5感應開關 電磁感應 1套

3.7.10.6底座 工業合金鋁 1套

3.7.10.7防水電器控制柜（共用） 1套

3.8綜合控制柜

3.8.1機箱材質：不銹鋼；

3.8.2人機界面：臺達 5.7寸彩色觸摸屏；

3.8.3控制器：Omron PLC；

3.8.4控制功能：滴水裝置動作控制、擺管裝置動作控制、旋轉臺動作控制、試驗

3.8.5時間控制、電磁閥動作控制。

3.9觸摸屏需具備的控制功能

3.9.1滴水裝置動作控制:

3.9.2移動滴水盤上下移動，到達標準要求的位置；

3.9.3是否給樣品供電；

3.9.4控制轉臺的轉動及轉動方式；

3.9.5控制電磁閥是否在試驗后自動排空積水；

3.9.6設置試驗時間；

3.9.7擺管裝置動作控制:

3.9.8設置擺管的擺動角度；

3.9.9設置樣品的通斷電時間

3.9.10控制轉臺的轉動及轉動方式；

3.9.11設置試驗時間；

3.9.12設置擺管擺動的頻率；

3.9.13花灑裝置動作控制:

3.9.14設置試驗時間；

3.9.15灌水裝置動作控制

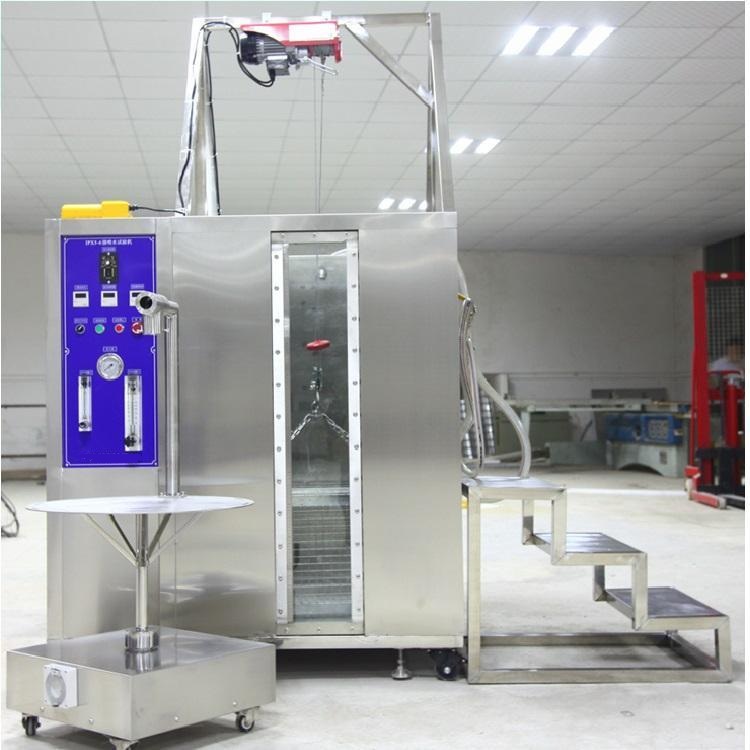

3.10 IPX7浸水試驗箱

3.10.1  IPX7浸水試驗箱內尺寸（長寬高）：0.8*1*1.5m

3.10.2 帶電動吊蘭，電動提升樣品或浸入水中
