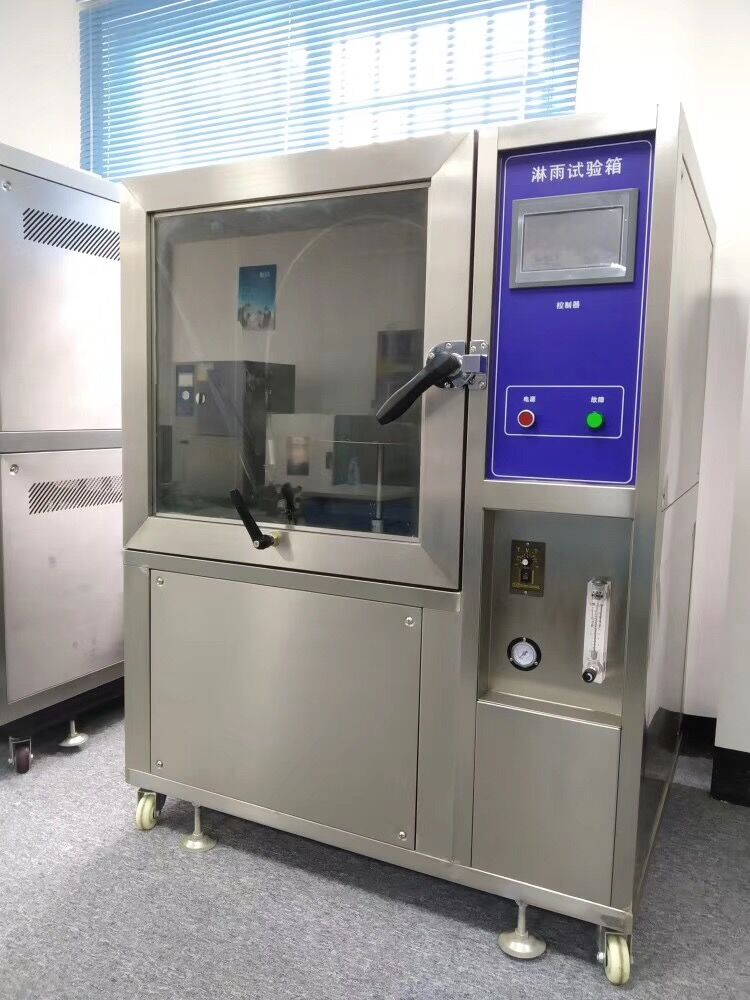

IPX12-34滴水淋雨試驗箱
一、設備用途：
本產品適用于考核電工產品，外殼和密封在淋雨環境下能否保證設備和元件良好性能的試驗。本產品采用科學設計，使得該設備能夠逼真的模擬滴水，淋水，濺水，噴水等各種環境。走進全面的控制系統以及變頻技術的采用，使得降雨量試品架的回轉角度，噴水?dāng)[桿的擺動角度以及噴水量擺動頻率都可自動的調節。
二、主要技術參數：符合：IP1.2.3.4.標準
1、內箱尺寸：1000×1000×1000（深×寬×高）
2、試驗臺轉速：1 ~5可調，轉盤直徑：500MM，可調節15°傾斜角度，轉盤高度可調200MM。
3、噴水環半徑： 400
4、噴水管搖擺角度范圍：45°、 90°180°（接似）
5、噴水孔直徑：φ0.4
6、噴水孔徑間距：50
7、每個噴水孔的流量：0.07 L/min +5%
8、噴水壓力（Kpa）：80-150
9、擺管擺幅：最大±180-°（接近）
10、噴水管擺動速度：IP3 15次/min; IP4 10次/min
11、IP12：滴水孔0.4MM，每孔間隔20X20MM。滴水面積600X600MM，高度80MM
12、試驗時間：1-999,999min（可設定）
13、淋雨水壓：80~100Kpa（可調）
14、試驗樣品與試驗設備的距離為200mm，試驗后，在常溫恢復24H后進行功能檢測。
15、箱體全不銹鋼或噴粉，可視鋼化玻璃視窗。
16、配有適中的圓形轉盤（放樣品用）轉速可調
17、控制系統：公司自主研發的觸摸屏控制系統。
18、電源220V 50Hz
19、執行標準： GB2423,38-90、GB4706.32-2004 IEC-5129
三、結構材質：
1、內膽為不銹304鋼制
2、外箱不銹鋼201或噴粉烤漆
3、樣品臺配置圓形轉盤，轉速可調
四、安全保護裝置：
1、電源超載、短路保護
2、接地保護
3、缺水保護
本產品適用于考核電工產品，外殼和密封在淋雨環境下能否保證設備和元件良好性能的試驗。本產品采用科學設計，使得該設備能夠逼真的模擬滴水，淋水，濺水，噴水等各種環境。走進全面的控制系統以及變頻技術的采用，使得降雨量試品架的回轉角度，噴水?dāng)[桿的擺動角度以及噴水量擺動頻率都可自動的調節。
二、主要技術參數：符合：IP1.2.3.4.標準
1、內箱尺寸：1000×1000×1000（深×寬×高）
2、試驗臺轉速：1 ~5可調，轉盤直徑：500MM，可調節15°傾斜角度，轉盤高度可調200MM。
3、噴水環半徑： 400
4、噴水管搖擺角度范圍：45°、 90°180°（接似）
5、噴水孔直徑：φ0.4
6、噴水孔徑間距：50
7、每個噴水孔的流量：0.07 L/min +5%
8、噴水壓力（Kpa）：80-150
9、擺管擺幅：最大±180-°（接近）
10、噴水管擺動速度：IP3 15次/min; IP4 10次/min
11、IP12：滴水孔0.4MM，每孔間隔20X20MM。滴水面積600X600MM，高度80MM
12、試驗時間：1-999,999min（可設定）
13、淋雨水壓：80~100Kpa（可調）
14、試驗樣品與試驗設備的距離為200mm，試驗后，在常溫恢復24H后進行功能檢測。
15、箱體全不銹鋼或噴粉，可視鋼化玻璃視窗。
16、配有適中的圓形轉盤（放樣品用）轉速可調
17、控制系統：公司自主研發的觸摸屏控制系統。
18、電源220V 50Hz
19、執行標準： GB2423,38-90、GB4706.32-2004 IEC-5129
三、結構材質：
1、內膽為不銹304鋼制
2、外箱不銹鋼201或噴粉烤漆
3、樣品臺配置圓形轉盤，轉速可調
四、安全保護裝置：
1、電源超載、短路保護
2、接地保護
3、缺水保護
4、報警訊響提示
