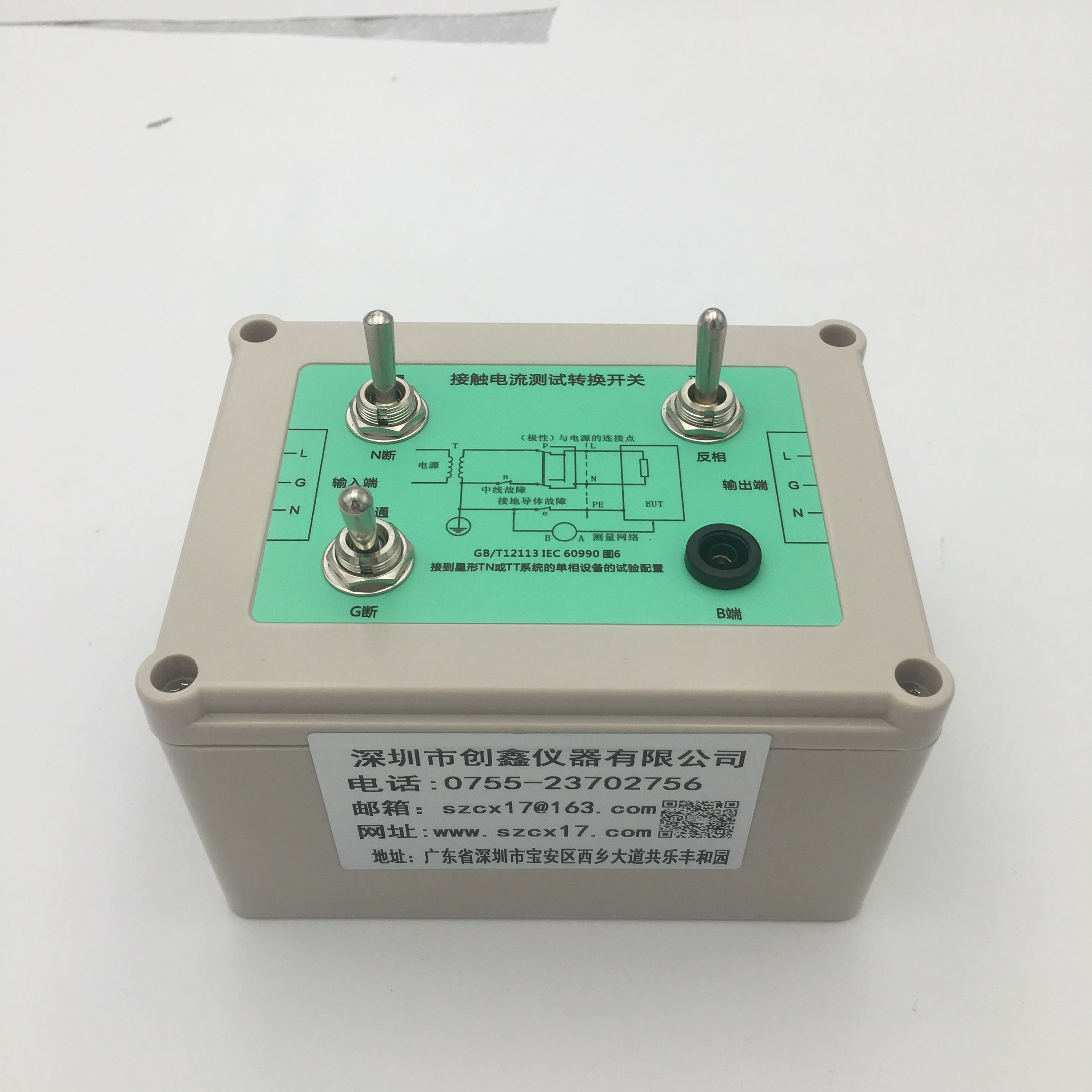

IEC60598附錄G接觸電流測試網絡圖4

IEC60598-1-2008燈具的- -般試驗

附錄G接觸電流和保護導體電路的測量

G1試驗燈具的環境溫度30"C士1"C， 采用圖G.1 中試驗線路的額定電源電壓和頻率。

G.2燈具工作時采用其要用的光源，使其在電壓下穩定時，光源功率和熒光燈及其它放電燈的電壓在額定值的士5%之內。

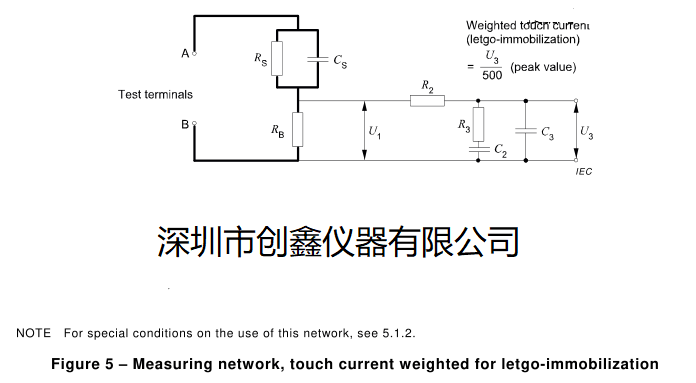

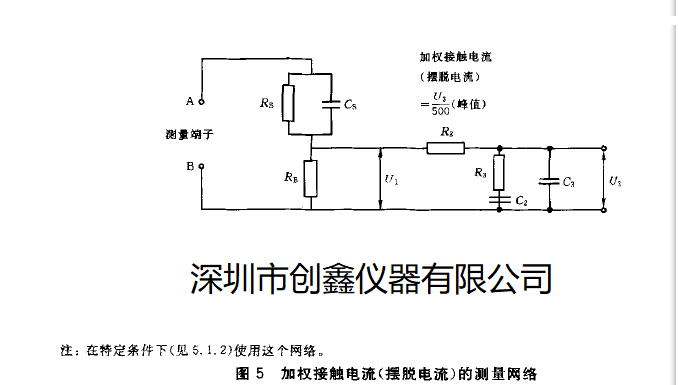

G3按12.4.1 所述連接燈具，測量保護導體電流。并且，采用圖G.4 中的測量網絡,和圖G.1中燈具PE導體和接地連接件之間的連接A與B。接觸電流的測量網絡

斷開連接。試驗順序按G5條款所述，但“e”常開，且II類燈具不作測量。使用高阻伏特計(電子或一個示波器)測量電壓U (有效值)， 并除以電阻R,

得出電流值(有效值)。

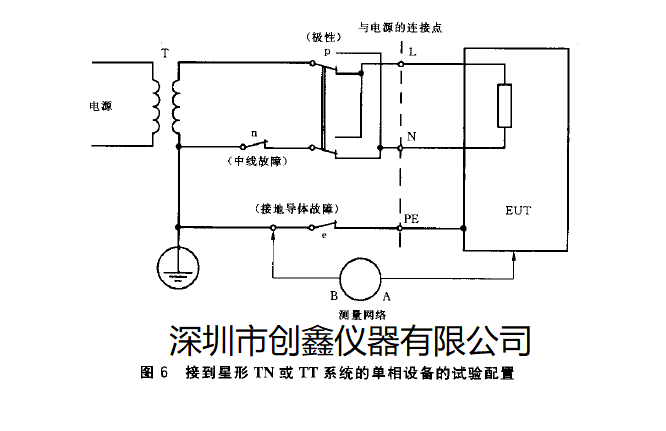

G.4接觸 電流的測量，采用圖G1、圖G.2 和圖G3規定的線路。

試驗順序按G5所述。試驗探針使用IEC 60529標準試驗指，適用于燈具主體的可觸及金屬部件，或箔包裹的可觸及絕緣部件，尺寸10cm x 20cm。

此處描述的測量方法基于燈具在star TN或TT系統中使用的前提下，如在火線L和地線N之間連接的燈具。對于其它系統,見IEC 60990相關條款。

若是多相連接，使用相同流程，但那時在一一個相上測量。每個相采用相同限值。
