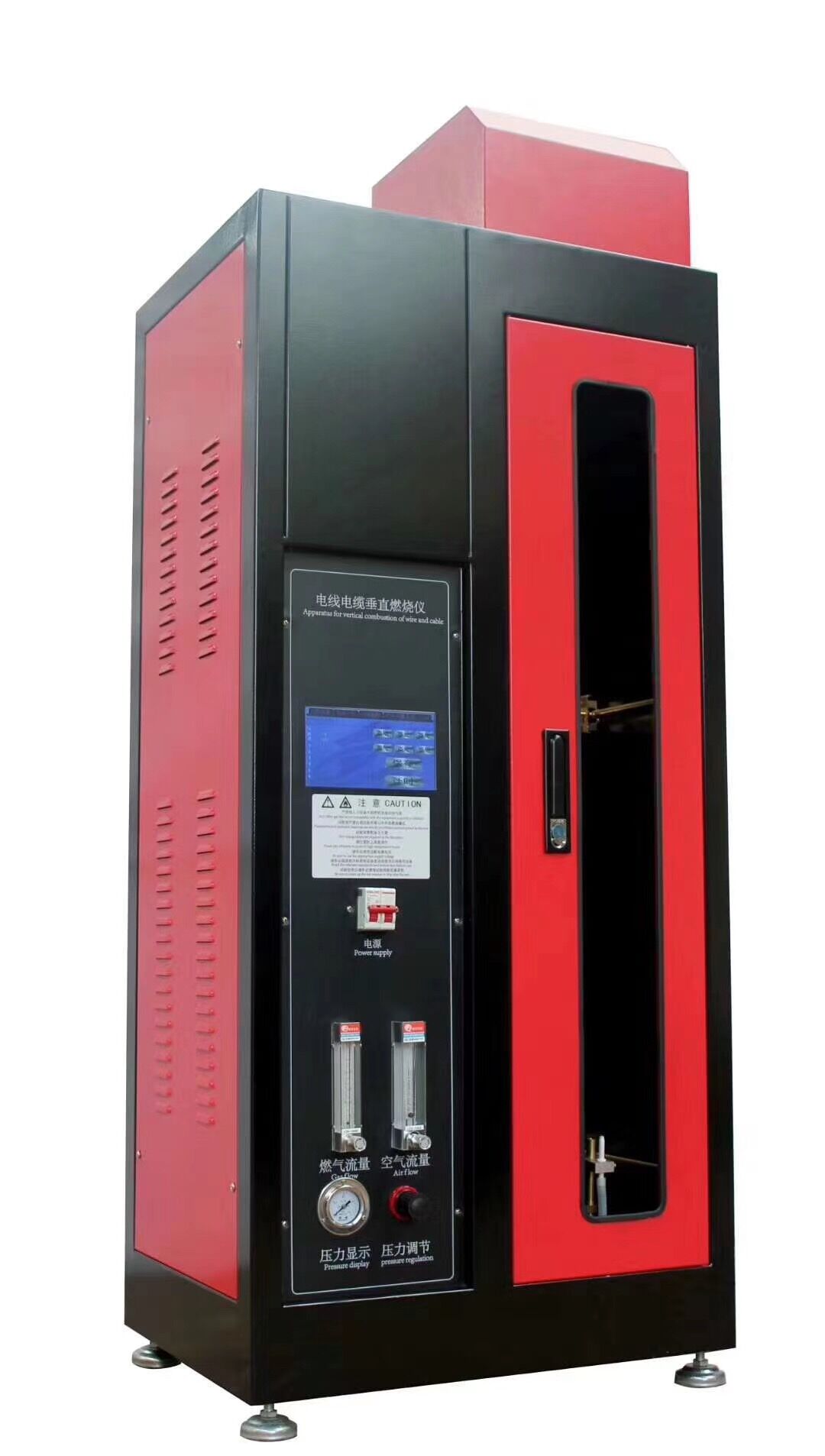

單根電線電纜垂直燃燒試驗機符合標準：

符合標準：GB/T18380.11-2022單根絕緣電線電纜火焰垂直蔓延試驗試驗裝置

GB/T18380.12-2022單根絕緣電線電纜火焰垂直蔓延試驗1kW預混合型火焰試驗方法

GB/T18380.13-2022單根絕緣電線電纜火焰垂直蔓延試驗

IEC60332-1-2004   GB/T5169.14-2007 電工電子產品著火危險試驗 第14部分：試驗火焰 1kW標稱預混合型火焰 設備、確認試驗方法和導則 GB/T19666-2005阻燃和耐火電線電纜通則 GB12972礦用橡套軟電纜 GB13033額定電壓750V及以下礦物絕緣電纜 MT818、MT386、ISO5656 、JBT 4278.5-2011、 等標準規定的模擬單根電線電纜燃燒性能安全試驗項目。

單根電線電纜垂直燃燒試驗機用途：

單根電線電纜垂直燃燒試驗主要針對導體直徑大于8mm或截面積大于0.5mm2單根電線電纜的可燃性能進行評定。適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、電氣連接件和輔件等電工電子產品及其組件部件的研究、生產和質檢部門。適用于測定單根塑料線、控制線、交聯、電梯、船用、礦用電纜等垂直燃燒不蔓延性能。還可做高自熄性低煙無鹵阻燃聚烯烴絕緣料和 105℃低煙無鹵阻燃烯烴輻照絕緣料的垂直燃燒試驗。單根電線電纜垂直燃燒燃燒試驗機是對單根電線電纜進行耐燃燒試驗的設備，具有準確度高，自動計時，自動結束試驗，操作簡便等優點。

單根電線電纜垂直燃燒試驗機技術參數：

1、燃燒器：Φ12mm ± 0.5mm，長約100mm

2、試驗傾角：25° ，45° 可調節

3、火焰高度：藍焰50-60MM外焰170-190mm，可調

4、施燃時間:0-999.9s±0.1s可調

5、續燃時間:0-999.9s±0.1s，自動記錄，手動暫停

6、燃燒氣體: 98% 丙烷氣( 一般情況可采用液化石油氣代替 )

7、溫度測試范圍：0~1000℃

8、火焰溫度要求：從100℃±2℃升到700℃±3℃的時間在45秒±5秒之內

     9、測溫?zé)犭娕迹?/span>Φ0.5mm鎧裝（K型）熱電偶(選配）

1、金屬罩尺寸：高（1200±25）mm，寬（300±25）mm，深（450±25）mm

2、燃燒氣體：純度超過95%的丙烷

3、試驗電線電纜長度：（600±25）mm

4、在達到設置的數據時，機器會自動停止測試。

適用標準

GB/T 18380.11-2022    GB/T 18380.12-2022  GB/T 18380.13-2022   IEC標準等單根絕緣電線電纜火焰垂直蔓延試驗 試驗裝置，采用擴散型火焰。

使用方法

1、準備好要測試的線纜和插上電源，打開電源開關。

把產品綁在固定橫條上，調好標示尺的高度，把濾紙放在燃燒產品的下面，打開煤氣或（丙烷氣體），空壓氣。把施燃時間按要求調好秒數、根據線徑大小按照標準設置，點一下觸摸屏內、點火，調節燃?xì)饬髁坑嫺諝饬髁坑嫞煤昧恳?guī)，根據量規調出所需火焰高度藍焰50-60MM外焰170-190mm

2、根據要求燃燒多少次，燒產品一次把計數器設置成1次，完成一次循環自動停止，燃燒2次就設置成2次、按一下計數器旁邊黑點復位，燃燒2次循環直到設置的次數自動停止。調好本生燈位置確定本生燈燒到產品，按一下觸摸屏測試或者按一下腳踏開關（自動點火），施燃時間開始計時，燃燒時間到本生燈熄滅自動跳到續燃時間，續燃時間到做完測試一次。

3、做完測試檢查產品的情況。

4、最后按一下排氣按鍵開關、把測試的廢氣排出外面。
