測量微波爐溫度（溫升）的目的·

目的是檢驗微波爐是否符合標準對其在溫度方面的安全性能要求。以保證微波爐在使用過程中，其任一點的溫度不會達到足以對微波爐的材料產生不利影響的溫度值或超過有關的規定值。

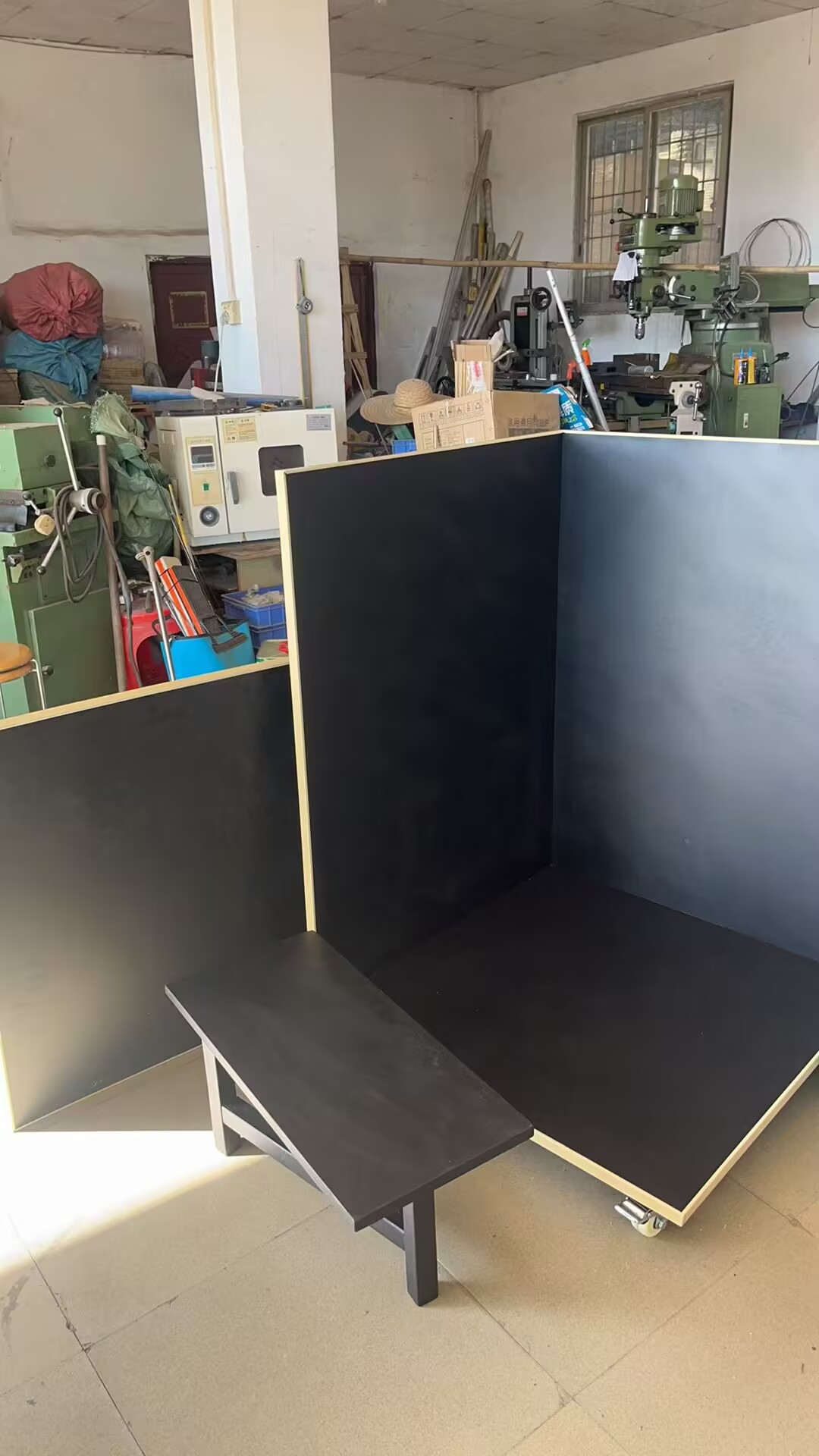

微波爐溫升測試角要求：

基本簡介：

1、測試角是根據國家標準GB4706.1-2005（IEC60335-1:2004)第11章“發熱”的測試要求設計制造的。

2、測試角主要用于為各種電工、電器產品的溫升測試提供符合標準要求的環境條件進行溫升測試．可按實際被測試樣品定做不同分布規格、測溫點數量及外形尺寸的測試角。

技術參數：

尺寸：長800mm X 寬800mm X 高1050mm

材料：采用20mm厚的木質阻燃膠合板制作，表面噴黑色亞光漆，環保無氣味。

其他要求

1.按照GB4706.11章要求進行制作，每個小圓片需用熱電偶線進行連接，熱電偶線線徑不超過0.3mm，頂板要求：深度從測試角后壁算起應為300mm，寬度應大于微波爐寬度的150mm

2.表面需要耐高溫260℃，表面不允許起翹

3.布點要求：右側是5*7=35個點，后面6*9=54個點，底部6*9=54個點，共3個面（后面、底面右面）143個點（要有編號），點與點間為距離60mm*60mm的正方形分布。

4、熱電偶：美國OMEGA  K型 熱電偶，直徑<0.3mm

5、頂板和底板表面溫升的熱電偶，要貼附在銅或黃銅制成的涂黑的小圓片背面，小圓片的直徑為15mm,厚度為1mm,小圓片的前面應與膠合板的表面持平。

頂板尺寸：665mm X 300mm X 310mm

材料：采用20mm厚的木質阻燃膠合板制作，表面噴黑色亞光漆，環保無氣味。

其它要求：不允許出現表面裂開與起翹現象，

1、工作環境：設備應滿足甲方工廠的生產環境條件。適應外部溫度（18-35℃）; 濕度10%-85%；防靜電要求。

配備1個頂板
