V.1  設備的可觸及零部件

V1.1 基本要求

設備的可觸及零部件是人體部分能接觸到的零部件。為了確定可觸及零部件，要用一個或多個特定的試具來代表人體部分。

設備的可觸及零部件可以包括不用工具就能打開的門、面板、可卸下的蓋子等的后面的零部件。可觸及零部件不包括質量超過40kg的落地設備在傾斜時才成為可觸及的那些零部件。

對預定要嵌入安裝或機架安裝的設備，或?qū)︻A(yù)定要裝入大型設備內的組件等而言，可觸及零部件不包括當設備或部件按安裝說明書規定的安裝方法安裝好時不可觸及的那些零部件。

如果按說明書或標志指示，需要人體接觸某個零部件，則認為該零部件是可觸及的。這種情況無需試驗，也不考慮是否需要使用工具才能觸及。

V.1 對兒童可能會接觸到的設備用的鉸接式試驗試具

V.2 對兒童不可能接觸到的設備用的鉸接式試驗試具

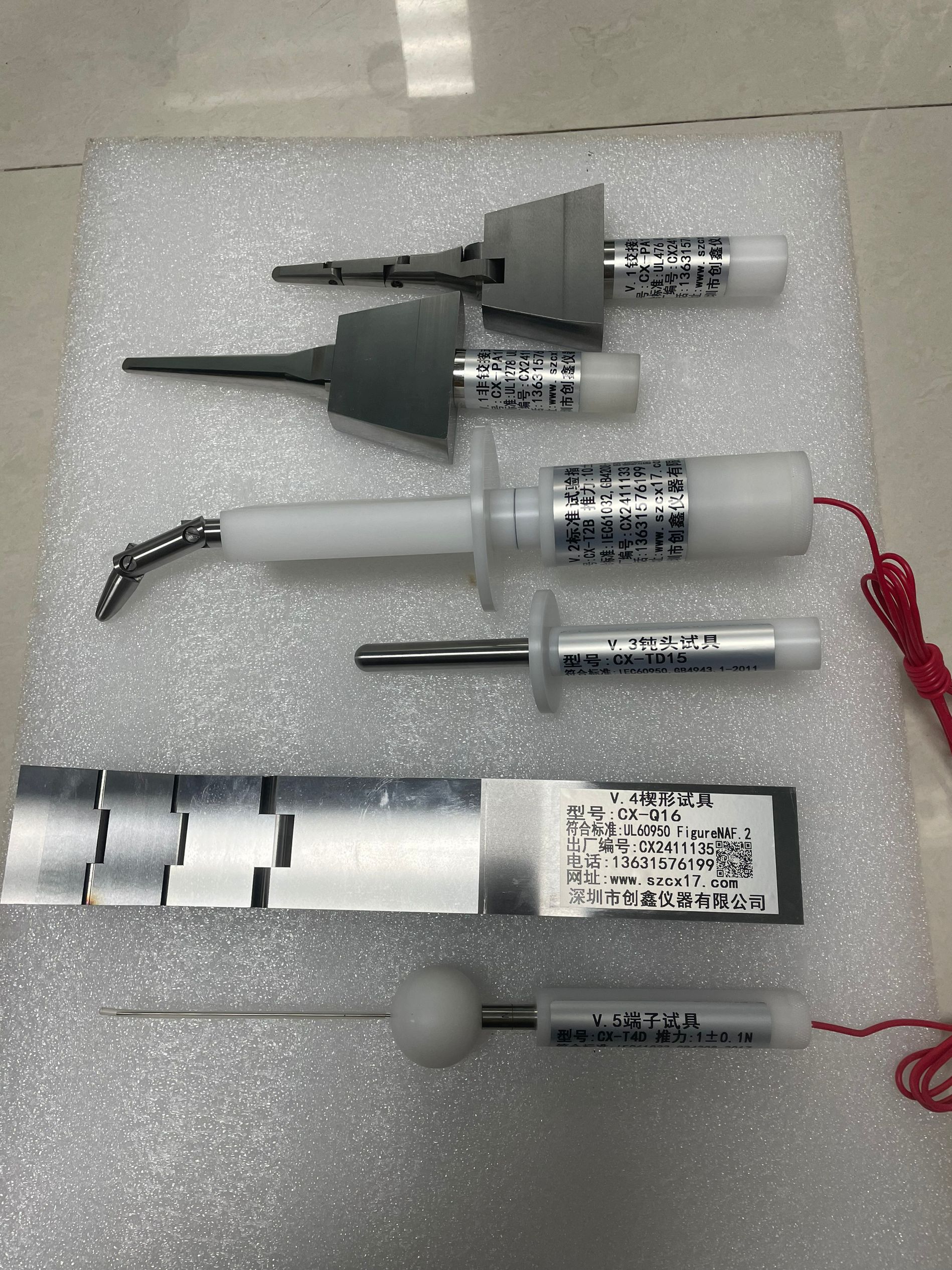

GB4943.1圖V.1鉸接式試具

GB4943.1圖V.2鉸接式試具

GB4943.1圖V.3鈍頭試具

GB4943.1-2022圖V.4楔形試具

V.1.5試驗方法4--狹槽開孔

按規定施加圖V.4的楔形試具。

未規定公差的直線尺寸的公差：

≤25mm:±0.13mm

＞25mm:±0.3mm

注：楔形試具的厚度呈線性變化，沿試具在下列各點的斜率變化：

GB4943.1-2022圖V.4楔形試具

GB4943.1圖V.5端子試具
