概述

本機符合GB8410-2006、美標FMVSS571.302、DIN7520《汽車內飾材料的燃燒特性》試驗方法。將試樣水平地夾在U形支架上，在燃燒箱中用規定高度火焰點燃試樣的自由端15S后，確定試樣上火焰是否熄滅，以及試樣燃燒的距離和燃燒該距離所用的時間。內飾材料包括汽車內飾零件所用的單一材料或?qū)臃e復合材料，如座墊、座椅靠背、座椅套、安全帶、頭枕、扶手、活動式折疊車頂、所有裝飾性襯板、儀表板、雜物箱、室內貨物架板、或后窗臺板、窗簾、地板覆蓋物…..

技術參數：

1、燃燒箱：①不銹鋼板結構，鋼板厚度1.0mm

          ②燃燒室尺寸：寬×高×深: 385×360×204mm

          ③底部有10個直徑為19mm的通風孔，四壁靠近頂部四周有寬13mm的通風槽。

         ④試驗支架：由兩塊U形耐腐蝕的金屬鋼板制成，尺寸長×寬為361×100mm

2、控制箱：① 燃燒時間：0~99.99/S/M/H任意設定

           ②續燃時間：  燃燒時間：0~99.99/S/M/H任意設定

3、燃燒燈：①噴嘴內徑：9.5mm

②氣源：煤氣（客戶自備）

③火焰高度：38mm

4、金屬梳：長度：110mm，每25mm內7~8個光滑圓齒

試驗類型：水平試驗。

試驗方法：將試樣固定于支架上，在燃燒箱中受小火焰點燃，火焰在試樣的自由端點燃，施加火焰到規定時間，燃燒器自動熄滅，記錄燃燒時間，火焰自然熄滅時間，余焰時間，火焰蔓延距離或燃燒到規定標記距離所用時間及其它試驗現象。（根據標準規定要求自由設定相對應的施燃時間）。

火焰要求：火焰高度為38mm（藍焰為19mm）。

面板按鍵說明：

1、電源開關：電源為AC220V  50HZ，儀器信號線按接口接好，把電源線接通電源，按下電源開關，溫度表跟施燃計時亮起；

2、施燃計時：按標準要求設定好施加于試樣的施焰時間，按下“計時開始”,計時開始，或當儀器樣板支架推進燃燒箱后會立刻開始計時，時間到達后續燃計時開始，火焰自動熄滅；

3、續燃計時：施加火焰后，燃燒時間到自動計時，計時停止：續燃計時器上的計時時間會定格在此時瞬間時間上，此時間即為余焰時間；或燃燒到規定的第一條標記距離時所記錄的所用時間。

4、關閉燃氣：按下打開氣源。

5、復位：施燃計時歸零。

6、流量調節：控制燃氣流量，從而調節火焰大小。開始調節時，請旋轉到最小位置，之后稍微向調大的方向旋轉一點，點燃噴燈，觀察火焰高度并調節到標準所需高度（如火焰是黃焰，請調節噴燈底部的小圓片，直達火焰變?yōu)樗{焰即可）。

7、點火：按下按鈕，脈沖點火自動點燃本生燈。

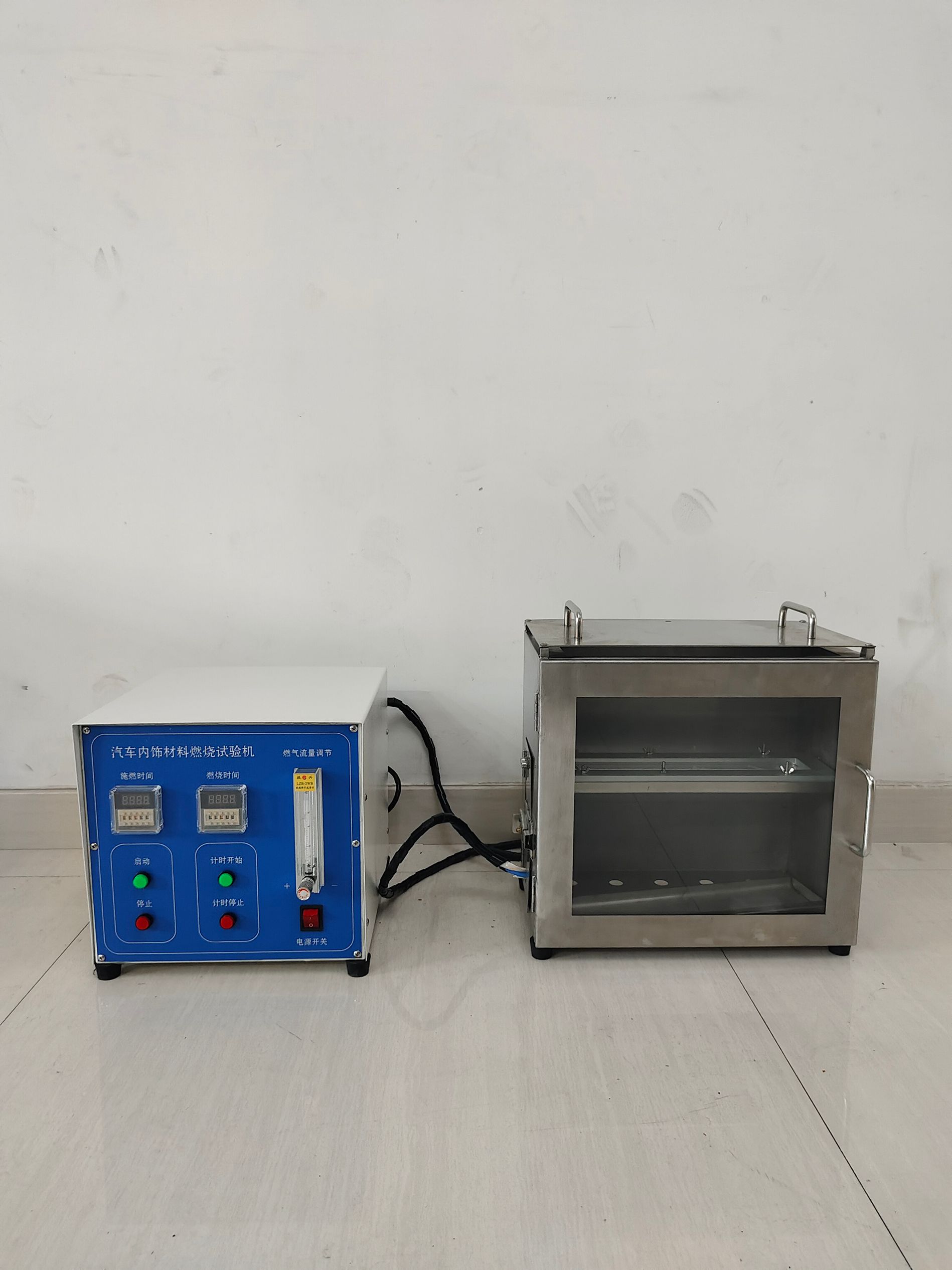

三、設備主要構成：

主要由電氣控制箱、燃燒試驗箱（與試驗箱配套的有燃燒噴燈、電磁閥、高壓點火器、試樣夾具、煤氣管、氣體源、內外火焰調節裝置、信號控制線等等）組成。

A、電氣控制箱：材質不銹鋼板制作；

⑴燃燒時間是采用時間控制器控制，可根據需要設定工作時間，單位分別為S(秒)、M(分)、H(小時)；如設置00S01為0.01秒，15S00為15秒，10M00為10分鐘。也可用于手動控制燃燒時間。

⑵電源開關是控制箱整體電源開關。

⑶火焰調節：控制燃氣流量，從而調節火焰大小。

B、燃燒試驗箱：

主要技術參數：

1、材質不銹鋼板制作，尺寸為寬385mm×深204mm×高360mm；

    2、底部有10個直徑為19mm的通風孔，四壁靠近頂部四周有寬13mm通風槽；

3、試驗支架：有兩塊口字型耐腐蝕的金屬鋼板制成，尺寸長×寬為394mm×102mm；

4、金屬梳長度為110mm，每25mm內有7-8個光滑圓齒；

5、符合取樣試驗尺寸：燃燒試驗試樣為356mm×100mm。

四、設備的技術性能

本儀器主要由控制箱與燃燒箱組成。

1、燃燒箱：材質不銹鋼。

2、燃燒系統：

燃燒器：噴燈內徑為￠9.5±0.5mm，配備針型閥，便于調節燃氣流速從而調節火焰高度?；鹧娓叨劝礃?biāo)準要求可從20mm調至100mm，配備火焰高度量規（38mm）。儀器并配備有電子點火器，自動點火。

3、計時系統：

計時器：2個，燃燒計時器，續燃計時器。

計時器設定：0~99.99/S/M/H可隨意設定。

4、試驗夾具：耐腐蝕金屬板制成，配備接灰盒。

5、觀察窗：燃燒箱的前部為耐熱鋼化玻璃構成的觀察窗，方便觀察燃燒時燃燒變化情況。

6、溫度，顯示燃燒箱內溫度。

五、試驗方法

注意事項

1、試驗前，先接好液化石油罐膠管用調壓閥，然后將信號控制線連接起來，接通控制箱的電源開關，檢查連接正確無誤，應注意有無漏氣。如無漏氣，方可將電源開關打到開的位置上。打開氣瓶總閥，旋開調壓閥開關，甲烷(純度99%)減壓閥的高壓表指示的壓力應在0.01~0.02Mpa(此為出氣的工作壓力)，如超過0.02Mpa會有危險，可能會有漏氣現象。

2、試驗結束后應關掉電源開關和氣瓶總閥，確認無燃燒物冒火，才可離開現場。

⑴ 燃燒試驗

至少取3個試樣（有疑問時應不少于5個），取試樣356mm×100mm，并至少用試樣的292mm長度來計算水平燃燒時間。

取出夾具，擰開夾具上的固定螺母，把試樣的兩個長邊和遠離火焰的一邊水平繃緊后鎖緊螺母夾緊試樣（注意：試樣的外露面安裝時朝下）。將裝好試樣的夾具放置于箱內的夾具滑軌上，將施燃計時器上時間記錄設置為s。使試樣下表面高出燈口19mm（出廠時已經調整好，無需再重新調整，試驗時直接點火即可），推送試樣夾至試驗位置并使火焰施加在試樣端頭的中心，同時設置施燃計時點火時間為15s，按啟動鍵開始記錄燃燒情況。
