GB 9706.1安規三項及電氣間隙和爬電距離試驗要求的區別簡述

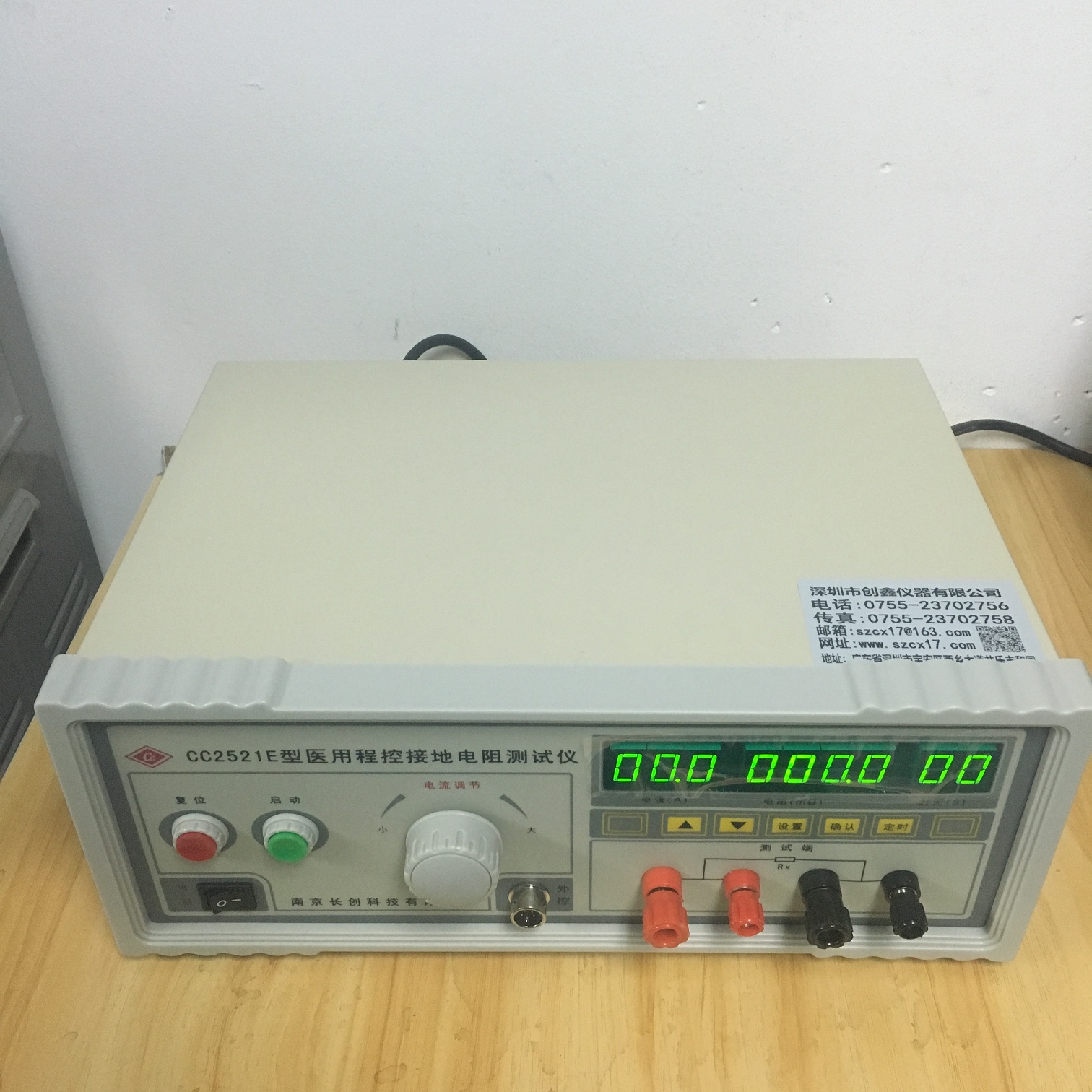

1、接地電阻（醫用接地電阻測試儀）

GB 4793.1-2007 測量、控制和實驗室用電氣設備的安全要求

6.5.1.3&6.5.1.4 保護連接阻抗

插頭連接式：測試電流25A，試驗時間1min，要求電阻不超過0.1Ω（不計電源線阻抗）。
永久連接式：測試電流25A，試驗時間1min,要求電壓不超過10V，即電阻不超0.4Ω。

GB 9706.1-2007 醫用電氣設備 第1部分 通用安全要求

18 保護接地

測試電流25A，試驗時間5-10s，要求：
不帶電源線和帶可拆卸電源線：接地端子到可觸及接地金屬外殼之間電阻不超過0.1Ω；
帶不可拆卸電源線：插頭中保護接地腳到可觸及接地金屬外殼之間電阻不超過0.2Ω。

2、電介質強度（醫用耐壓測試儀）

GB 4793.1-2007 測量、控制和實驗室用電氣設備的安全要求

6.8 介電強度
電壓試驗值與電氣間隙值相關，以基本絕緣的電氣間隙1.5mm為例，對應的耐壓值為1390Vac, 乘以試驗地武漢海平面高度系數1.12，得基本絕緣試驗值1557V；加強絕緣再乘1.6得2491V（實際測試電壓根據電氣間隙要求值查表9和表10進行計算）。

試驗電壓要求在5s或5s以內內升至規定值，然后保持5s。

合格判定：不得出現擊穿或重復飛弧。

GB 9706.1-2007 醫用電氣設備 第1部分 通用安全要求

20 電介質強度

試驗初始電壓不超過要求值的一半，然后在10s內升至規定值，持續1min，之后在10s內電壓降至規定值一半以下。

合格判定：不發生閃絡或擊穿。

3、泄露電流（醫用泄漏電流測試儀）

GB 4793.1-2007 測量、控制和實驗室用電氣設備的安全要求

6.3 可觸及零部件的允許限值

結合6.3可觸及零部件的允許限值判定：

正常條件下，電壓超過33V rms或46.7 Vpeak，或70Vdc，則正弦波電流有效值不能超過0.5mA。

單一故障條件下，電壓超過55V rms或78 Vpeak，或140Vdc，則正弦波電流有效值不能超過3.5 mA。

注：適用于非潮濕狀態使用的設備。

GB 9706.1-2007 醫用電氣設備 第1部分 通用安全要求

19 連續漏電流和患者輔助電流

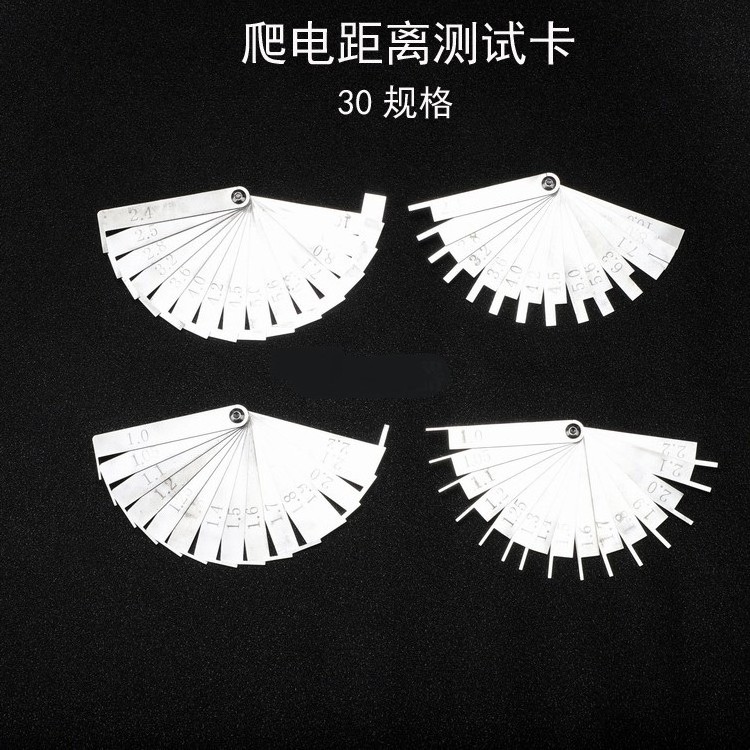

4、爬電距離（CR）和電氣間隙（CL）

GB 4793.1-2007 測量、控制和實驗室用電氣設備的安全要求

6.7 電氣間隙和爬電距離

電網電源電路的電氣間隙和爬電距離要求值需考慮多種因素，以產品額定電壓220Vac,污染等級II，材料組別III；海拔高度不超過2000m為例，基本絕緣和附加絕緣距離要求為CR≥3.0mm，CL≥1.5mm，加強絕緣要求值是基本絕緣的兩倍。

電網電源電路的電氣間隙和爬電距離要求值需考慮多種因素，以產品額定電壓220Vac,污染等級II，材料組別III；海拔高度不超過2000m為例，基本絕緣和附加絕緣距離要求為CR≥3.0mm，CL≥1.5mm，加強絕緣要求值是基本絕緣的兩倍。

海拔高度高于2000，需再乘以如下系數：
GB 9706.1-2007 醫用電氣設備 第1部分 通用安全要求
57.10 爬電距離和電氣間隙
