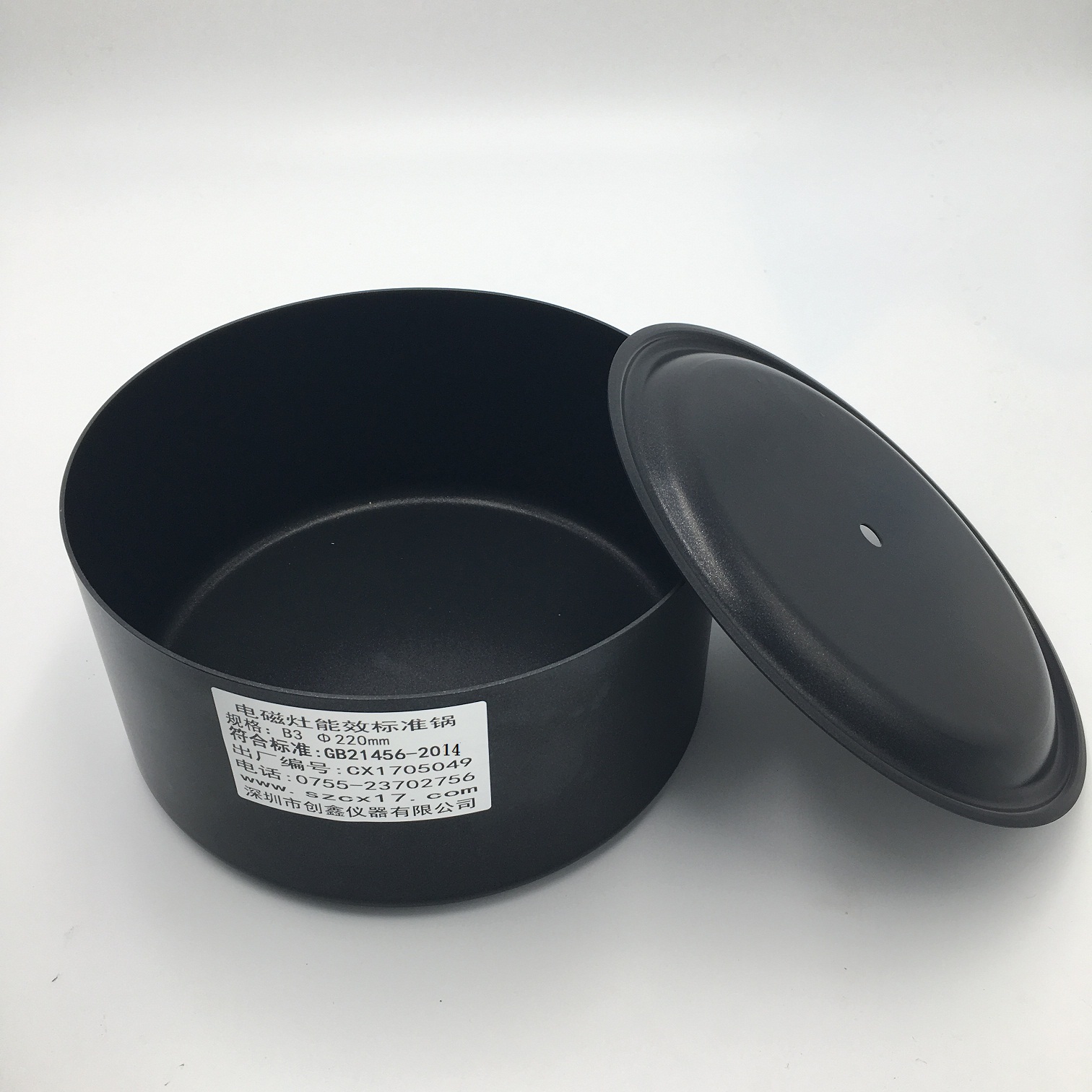

GB21456-2014電磁爐能效標準鍋
簡介：
電磁灶能效標準鍋是根據GB21456-2014《家用電磁灶能效限定值及能源效率等級》有關平底標準鍋及鍋蓋的要求制作。主要用于考核評定電磁灶能效限定值及能源效率等級的試驗器具。
技術要求：
1．鍋及鍋蓋材質主要是Q235,碳的質量分數<0.08%;
2．鍋蓋材料厚度為1mm，鍋身厚度 “t” 見附圖；
3．鍋身底部不能向外凸，底部最大凹度為0.6%倍有效直徑;
4．鍋身及鍋蓋表面要光潔，并作沙光防銹表面處理；
a．鍋身尺寸：
|
代號 |
A/mm |
B/mm |
H/mm |
t/mm |
容積/L |
|
B1 |
Φ140 |
Φ120 |
75 |
1.5 |
1 |
|
B2 |
Φ200 |
Φ180 |
95 |
1.5 |
3 |
|
B3 |
Φ220 |
Φ200 |
110 |
1.5 |
4 |
|
B4 |
Φ280 |
Φ260 |
105 |
2.0 |
6 |
b.鍋蓋尺寸
|
代號 |
A/mm |
B/mm |
C/mm |
t/mm |
|
B1 |
Φ82 |
Φ126 |
Φ146 |
1.0 |
|
B2 |
Φ142 |
Φ186 |
Φ206 |
1.0 |
|
B3 |
Φ162 |
Φ206 |
Φ226 |
1.0 |
|
B4 |
Φ222 |
Φ266 |
Φ286 |
1.0 |
