IPX56噴水試驗機
首頁>產品展示>IP防水防塵等級檢測系列>IPX56噴水試驗機

IPX56噴水試驗箱（橫向式）

產品特點：

深圳市創鑫儀器有限公司生產的IPX56噴水試驗箱依據GB4208-2017外殼防護等級(IP 代碼相關條款要求制作

主要用于電子產品的IPX5，IPX6噴水試驗。

設備自帶水箱，循環用水，無需建防水試驗房。水箱內裝用水位浮球閥自動控制進水，并有高、低水位報警監測，有效防止水泵缺水干轉而損壞

在線訂購

上一條：: IPX56噴水試驗機（可程式）

下一條：: 頂噴式IPX56噴水試驗機

產品說明

IPX56噴水試驗箱（橫向式）

一、設備用途

防水試驗箱適用于考核電工產品，外殼和密封在淋雨環境下能否保證設備和元件良好性能的試驗。本產品采用科學設計，使得該設備能夠逼真的模擬噴水試驗環境。走進全面的控制系統以及變頻技術的采用，使得噴水量可自動的調節。

二、標準依據：IEC60529-2001、GB4208-2008、GB2423.23、GB5170.38、GBl0485—93、IPX5. IPX6等效的JIS、DIN、MZl等標準

三、IPX56噴水試驗箱主要技術參數：

試驗室分別由測試臺、儲水槽、控制箱、轉盤、和噴淋系統組成。

技術參數：
序號	型號	技術參數
1	控制系統	觸摸屏+PLC
2	內箱尺寸	寬 1200×深1200×高1500
3	設備外尺寸（mm	寬 1450（加水管寬4500）×深1280×高1850
4	IPX5噴水孔徑	6.3
5	IPX6噴水孔徑	12.5
6	IPX5噴水流量（L/min）	12.5±0.625
7	IPX6噴水流量（L/min）	100±5L/min
8	水壓（Mpa）	按規定水流量調節
9	流量控制	采用帶調節轉子流量計實現手動調節流量
10	噴水距離	2.5*3米(試驗人員控制)
11	噴槍固定方法	機械固定
12	水泵	廣州凌霄不銹鋼多級泵
13	水路材料	不銹鋼+PPR水管焊接
14	轉臺直徑	￠600
15	轉臺負載電源	AC220V
16	材質	SUS304#不銹鋼板
17	保護裝置	漏電、缺水、短路
18	電源（V）	380V
19	功率（W）	3500W

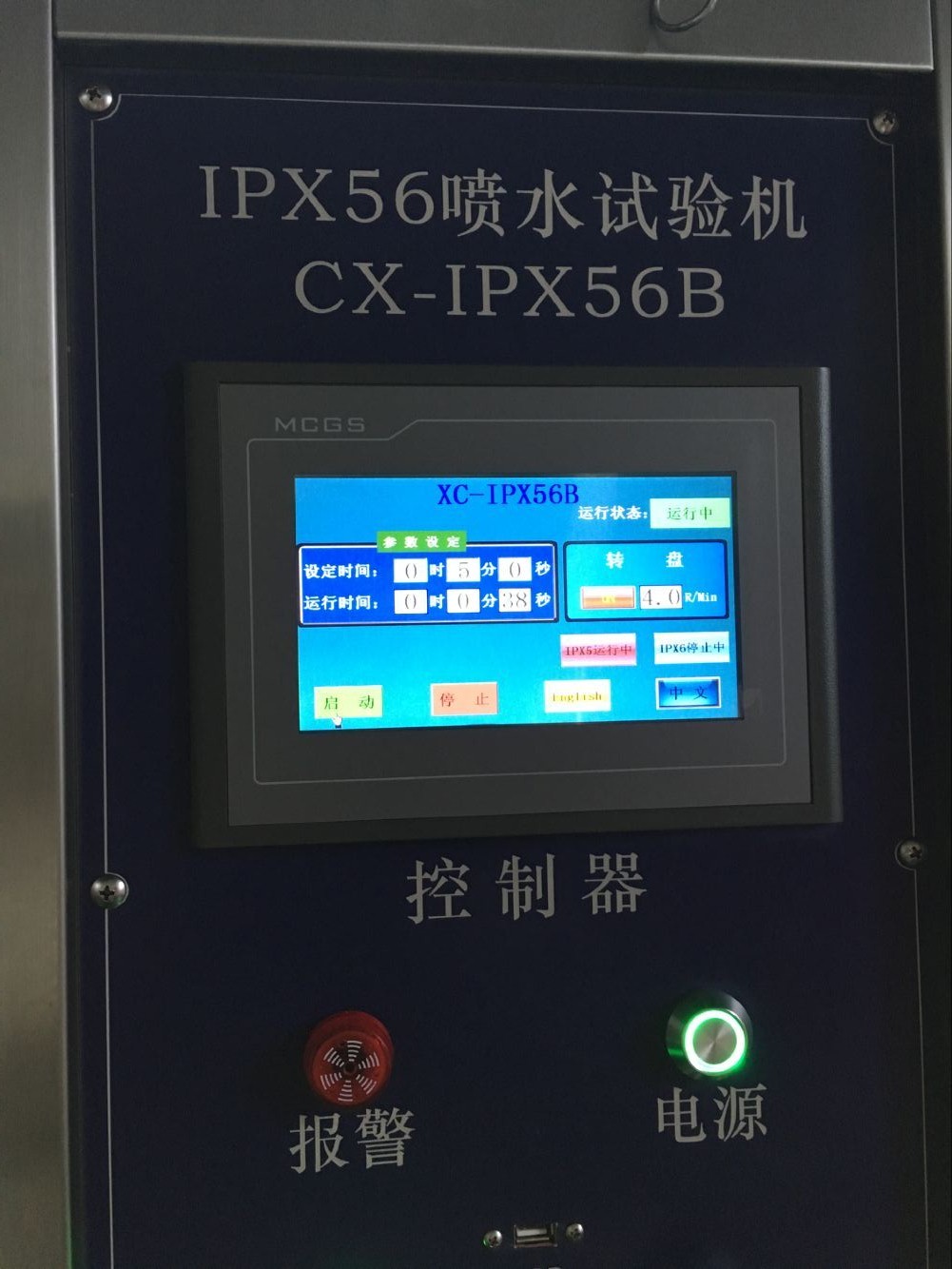

IPX56噴水試驗箱PLC控制器

IPX56噴水試驗箱結構原理：

本設備的基本設計原理：底部設一水箱在通過右側控制箱內部的不銹鋼水泵抽水并加壓后再送到側面噴水管裝置的噴頭處，噴嘴恒向噴水到轉盤上面的樣品上，再散落到水箱內部，從而形成水循環系統。水泵出口設計流量計、壓力表、電磁閥等控制元件。內箱安裝防水轉盤速度在面板上控制。

材料：

1、噴管：不銹鋼管

2、水箱：304不銹鋼

3、封板材料：下層剛化玻璃6MM厚，上層玻璃PC塑料透明板（重量輕，方便安裝）

4、框架材料：304不銹鋼方通，砂面（專業拉絲）

5、電氣控制配件選用法國斯耐德、歐姆龍、臺灣士研、日本富士等國際知名品牌

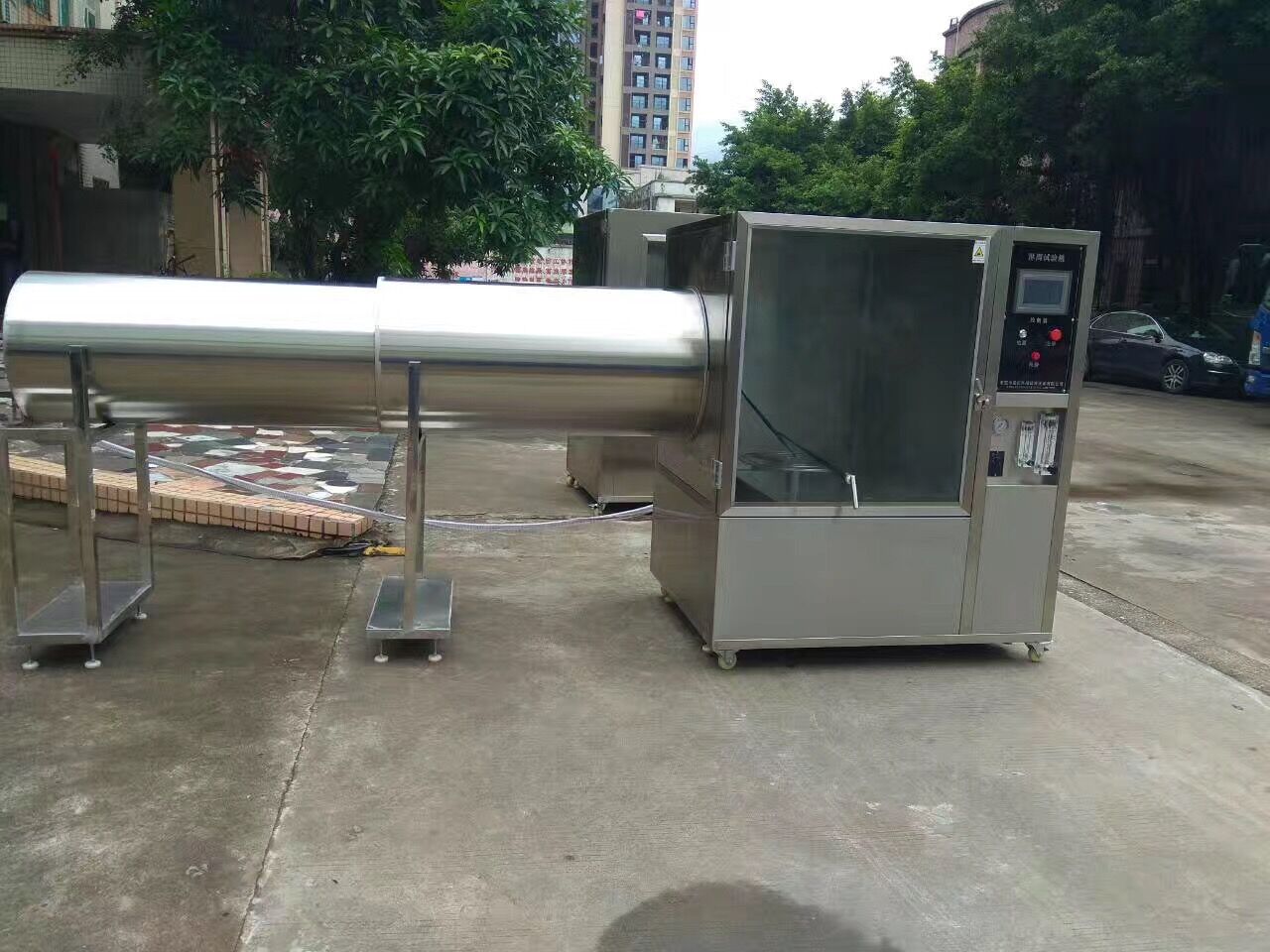

IPX56噴水試驗箱現場實物照片
