IPX9K高壓噴淋試驗箱

產品簡介

IPX9K高溫高壓噴水試驗箱用于外殼防護等級IEC(IP補充碼加強型試驗)之電產品檢驗，依DIN40050之標準中相關的規格承制。IPX9K高溫高壓噴水試驗箱主要為提供汽機車零配件，電機電子產業，仿真自然環境或人為因素所設計之防水測試試驗機

產品詳細信息

IPX9K高壓噴淋試驗箱--參照標準

防水實驗裝置根據DIN 40050-9、IEC60529、ISO 20653、GB4208《外殼防護等級（IP代碼）》、QC/T413－2002《汽車電氣設備基本技術條件》、GB/T4942.1-2006《旋轉電機外殼保護分級（IP9K代碼）》設計制造，用于確定高壓、蒸汽噴射清洗、防水等級9K的試驗裝備。

IPX9K高壓噴淋試驗箱用于外殼防護等級IEC(IP補充碼加強型試驗)之電產品檢驗，依DIN40050之標準中相關的規格承制。主要為提供汽機車零配件，電機電子產業，仿真自然環境或人為因素所設計之防水測試試驗機

IPX9K高壓噴淋試驗箱--型號規格：

注：◆其他規格可按需定制。

IPX9K高壓噴淋試驗箱-技術規格

試驗臺面積：φ30cm

樣品架轉速：1～20r/min可調

樣品架：承重20kg

淋雨用水：清潔的自來水

水溫：（80±5）℃的溫度。

流量：14L/min～16L/min 之間的流量。

壓力：接近噴嘴孔測量 8000kPa～10000kPa 的壓力。

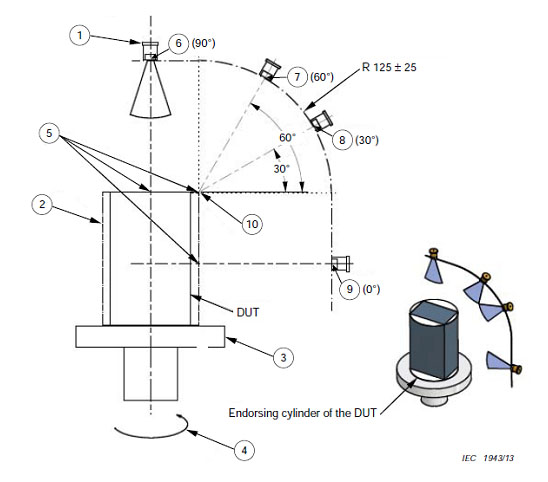

噴嘴位置：以水平線為基準，逆時針在2處分布噴嘴孔，噴嘴上設有閥門，

可程序設置依次噴射，示意圖如下圖 ：

IPX9K高壓噴淋試驗箱--結構設計及配置

本防水試驗設備整個箱體采用整體結構，分為上、下、右三部分，上部為工作室，下部為機械室，右側是電器控制柜。選用優質材料，使用先進工藝加工成型，內外殼體都選用優質SUS304不銹鋼板制作。室內的樣品架及其它附件配件均為不銹鋼材料制作，設計合理，經久耐用。高壓噴水組件/工作旋轉臺/電氣控制器部分組成

樣品架設計載重20公斤，水平方向360度旋轉。傳動裝置設計合理，制作精密，由先進的步進電機加減速機驅動，可直接在觸摸屏儀表設定轉速，由PLC控制器控制，操作簡單，避免以往同類設備人工憑感覺調節的不精確性及煩瑣。轉盤下部裝有導電滑環，樣品可以在轉動的試驗過程中通電：試件可外接直流10A、10~24V的通電電源而不影響轉盤轉動，電壓降<2V

設備配備有足夠大的水箱以供噴水之用。吸水電機將水箱中的水壓入管道，通過調節泄壓水閥，保持規定的流量和壓力從噴嘴噴出。水泵為高壓柱塞泵，噴嘴為進口霧化扇形噴嘴

流量計：采用電磁流量計，由電磁流量傳感器和電磁流量轉換器組成，它基于法拉第電磁流感應原理工作，可以用來測量試驗水流的流量，可以實現對流量的控制、調節、顯示和積算。通過轉換器輸出4～20mADC信號，與中央控制器聯接，受其控制，并顯示。

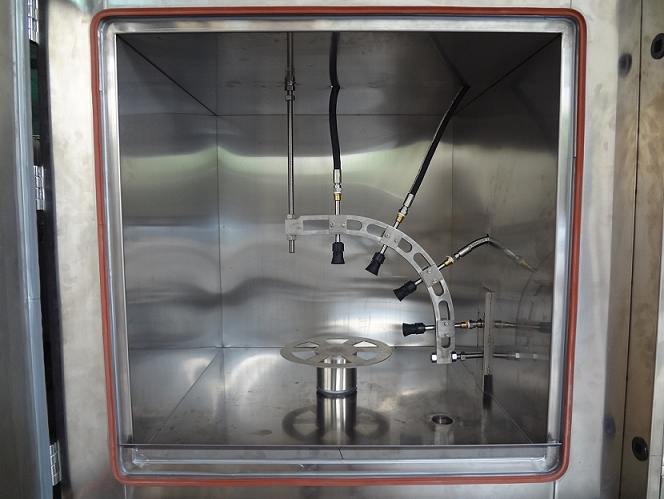

IPX9K高壓噴淋試驗箱-內部實物照片

IPX9K高溫高壓噴水試驗箱--電路控制和保護系統

采用7寸液晶觸摸屏控制儀，PLC控制可分別對轉盤轉速、溫度、通斷電、水泵和試驗時間進行控制；流量直接在觸摸屏顯示。

預設總試驗時間: 試驗時間最大為9999小時59分

預設每個噴嘴的噴水時間

通電：斷——通——斷（定貨時特別說明）

進口執行元器件；

配備水過濾器；

無熔絲保護開關；

過載、漏電、全護套式接線端子；

具有自動關機等保護；

隨機資料

說明書、電路圖、合格證、保修卡；

操作方法、注意事項、出貨基本配件、維修保養事項；

設備使用條件

環境溫度：5℃～＋32℃；

環境濕度：≤85%；

電源要求：AC380（ ±10%）V/50HZ 三相五線制；

預裝容量：5KW。

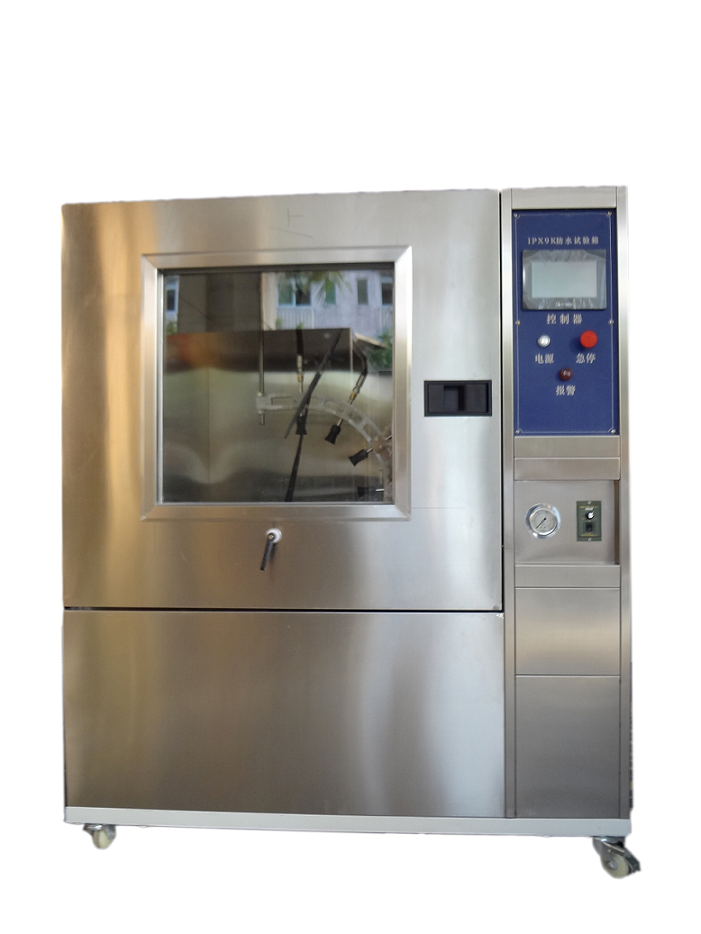

IPX9K高壓噴淋試驗箱-實物照片
