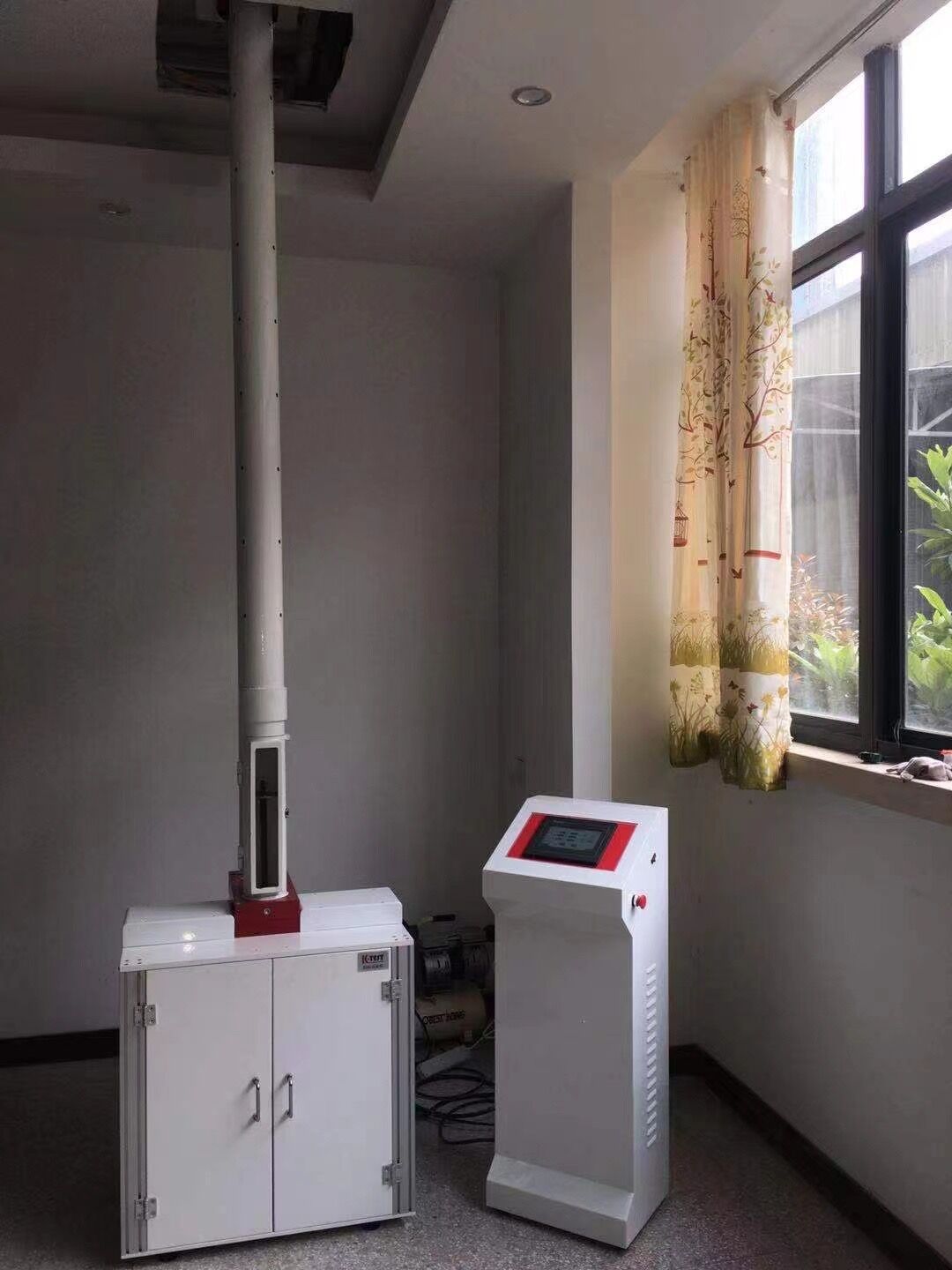

管材落錘沖擊試驗機

符合GB/T 14152-2001《熱塑性塑料管材耐外沖擊性能試驗方法，時針旋轉法》，GB/T 14153-2001《硬質塑料落錘試驗方法通則》，同時滿足ISO 3127對試驗設備的要求，適用于各種板材、管材的落錘沖擊試驗。

管材落錘沖擊試驗機主要技術參數

1、使用溫度：10℃~35℃；

2、附近無大的振動源，無強的電磁場；

3、環境中無腐蝕性介質，并注意做到電控箱通風良好；

4、電源：交流220V±10％ 5A  50Hz；

5、工作臺行程：0～400㎜；

6、錘頭：SR5、SR 10、 SR 30、d25、d90

7、沖擊高度：0～2000㎜；

8、高度定位誤差：±5㎜；

9、外形尺寸：主機（長×寬×高）730㎜×600㎜× 3700㎜

10、整機重量：約500㎏。

管材落錘沖擊試驗機工作環境與條件

● 環境溫度：10℃～40℃的范圍內；

● 環境相對濕度在30%～80%以內；

● 周?chē)鸁o(wú)震動，無腐蝕性介質的環境中；

● 在穩固的基礎上正確地安裝并調至水平。

● 工作時無強磁場干擾，周?chē)諝鉄o(wú)強對流。

使用方法

（1）控制柜開啟機器電源；

（2）根據被測管材直徑選擇V型平臺，小直徑管用小V型平臺，大直徑管材用大V型平臺。錘重和沖擊高度按被測件標準選擇。

儀器組成

該試驗機主要由工作臺、防止二次沖擊機構、導向管、錘體、錘體升降及自動落錘機構、電機、減速器、電控箱、機座及V型鐵升降機構等組成。
