IK垂直落錘試驗裝置

一、    產品介紹：

垂直落錘試驗裝置是根據IEC60068-2-75（GB/T2325.55）標準要求設計制造，用于對家電產品及其附件或電子電工產品或附件進行抗撞擊能力試驗。

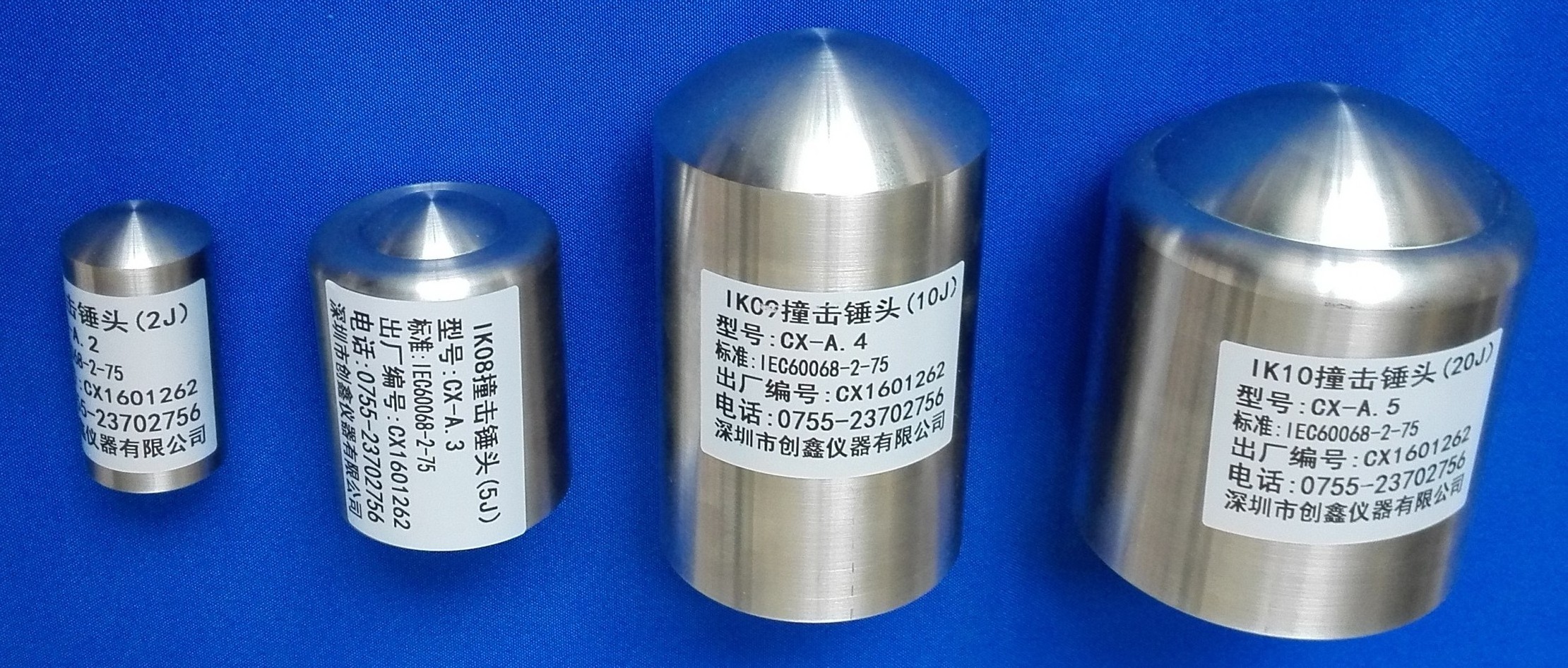

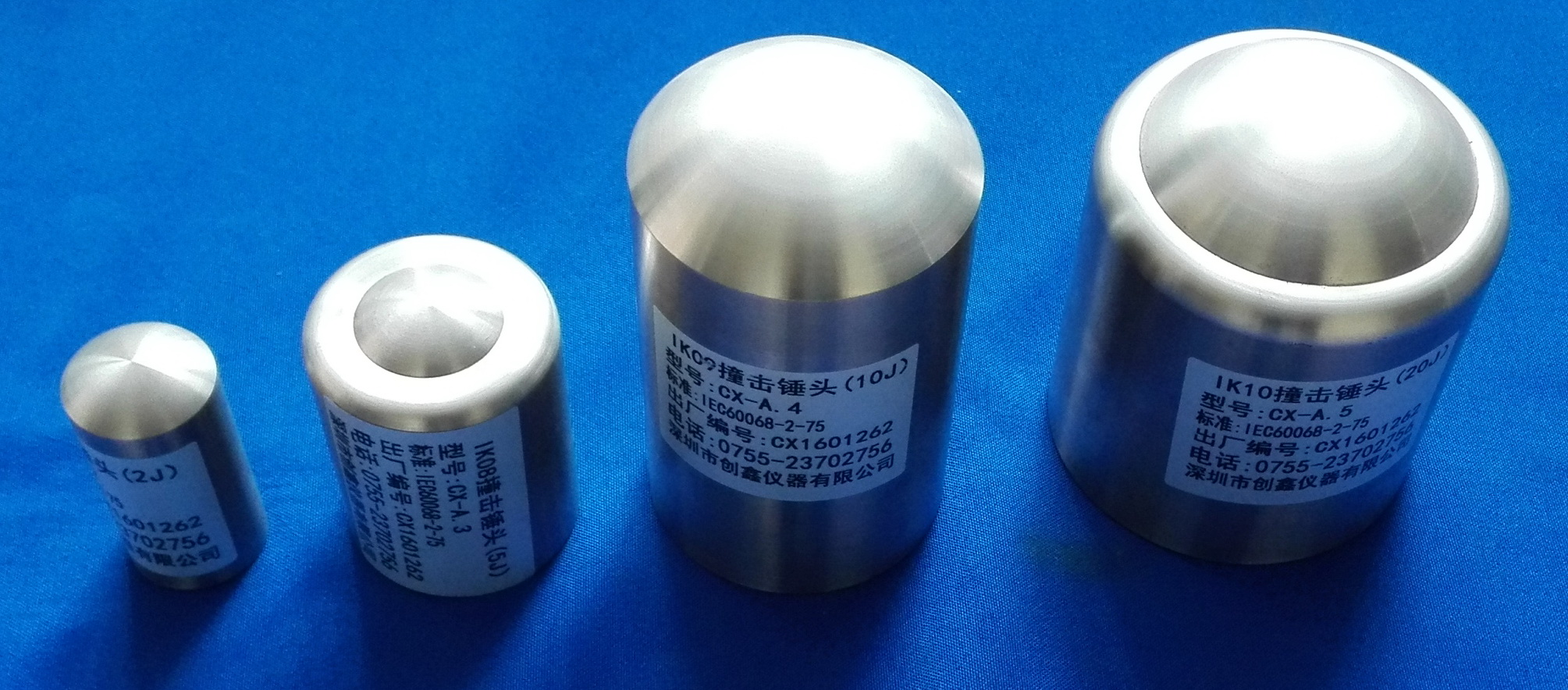

錘由一個基本的撞擊元件組成，跌落高度可以從標準表2選取，由靜止?fàn)顟B(tài)垂直地下落到樣品的水平表面。撞擊元件的特性應符合標準表1規定。撞擊元件可由一根可忽略約束的管子引導。引導管不應與樣品接觸， 并能保持錘體自由下落。為了減少摩擦，撞擊元件的長度不應小于直徑，與管子保持適當?shù)拈g隙。

二、    技術參數

三、    設備的安裝與調試

1、  設備的安裝條件

l  垂直落錘試驗裝置需要水平放置，第一次安裝需要調整地腳螺絲。

l  調整水平后，需堅固地腳螺絲反鎖螺母。

l  安裝離墻距離：>100mm為宜。為安全起見，建議放置在角落位置。

2、  設備的調試

ü  確認手輪安裝且擰緊。

ü  確認萬向機械手夾具移動正常。

3、  設備的使用方法

選擇對應的撞擊元件和導管。請參照相關標準。

l  導管的安裝:

1、導管的上方低于磁座1-5mm。

2、導管緊貼萬向機械手夾具的U型卡槽，擰手柄夾緊。

3、微調萬向機械手夾具，使管垂直朝下。

4、移動萬向機械手夾具，便導管內壁與磁座V口相切。
