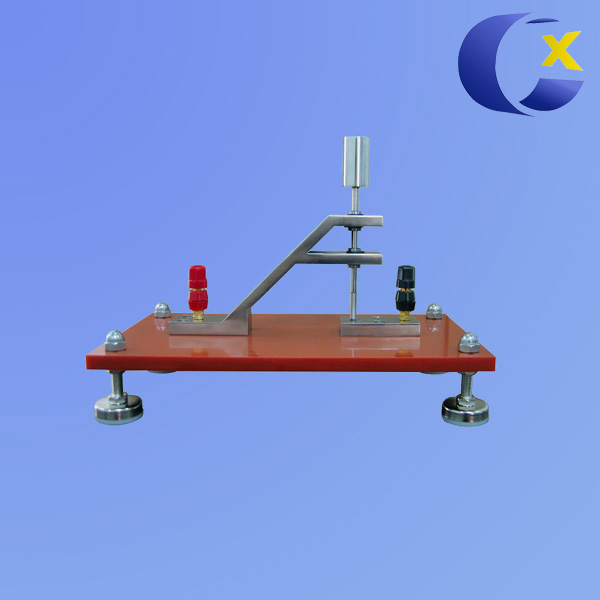

抗電強度試驗裝置

抗電強度試驗裝置是根據IEC60065，GB8898和UL1310標準要求設計制造，主要用于薄層絕緣材料進行抗電強度試驗。

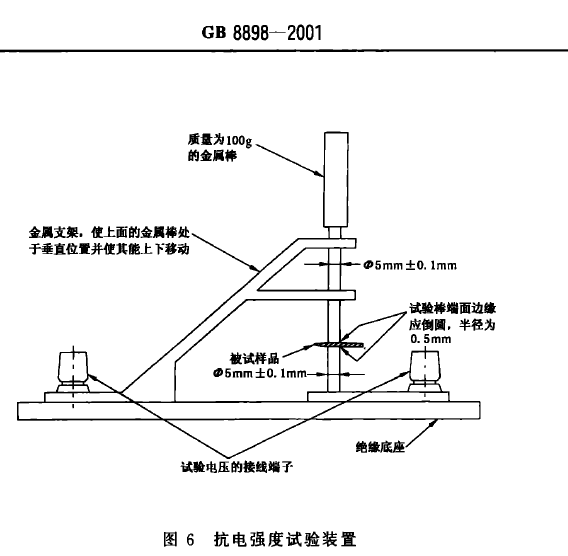

抗電強度試驗裝置支架部分參照圖6設計，采用整體式結構，使用304厚板材料加工而成。為提高絕緣板抗電與爬電性能，表面進行磨沙拋光處理，底板邊緣部分離支架最小距離>35mm,本設計可以滿足海拔2000米以下12 KV強度的試驗要求。

裝置原理：開始時在測試材料上施加的起始電壓U。不大于規定電壓值Ut的一半，然后迅速將試驗電壓升高到全值并在該電壓值上保持1min。如果在1min后測得的絕緣電阻不小于規定值，而且在抗電強度試驗期間，沒有出現飛弧或擊穿，則認為該材料符合要求。

裝置的安裝

1.    工作環境：濕度：18-32°C、濕度：50％-70％RH為宜。

2.    需要安裝平穩的水平的絕緣臺面上。

3.    調整四個支承腳，使儀器處于水平狀態。

裝置的使用方法：

1.    將被測試樣品放入兩金屬桿之間。

2.    接通耐壓測試裝置，調相應的試驗電壓和漏電流值。

3.    電壓測試通過后，需要測試材料的絕緣電阻值，其值不能小于規定值。
