GB4706.家用電器耐熱和耐燃的試驗要求與測試方法

GB4706.家用電器耐熱試驗求：

基本簡介：

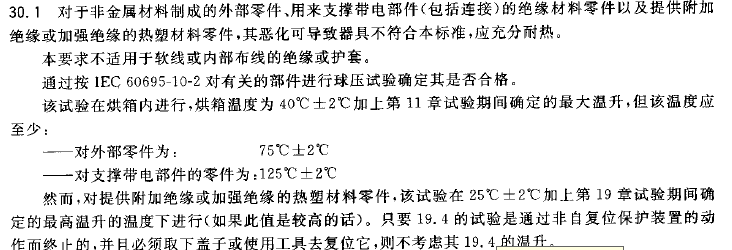

1、根據(jù)GB4706.1-2005、GB2099.1-2008、GB/T5159.21-2006、 IEC60695-10-2：2003等標(biāo)準(zhǔn)制作而成。

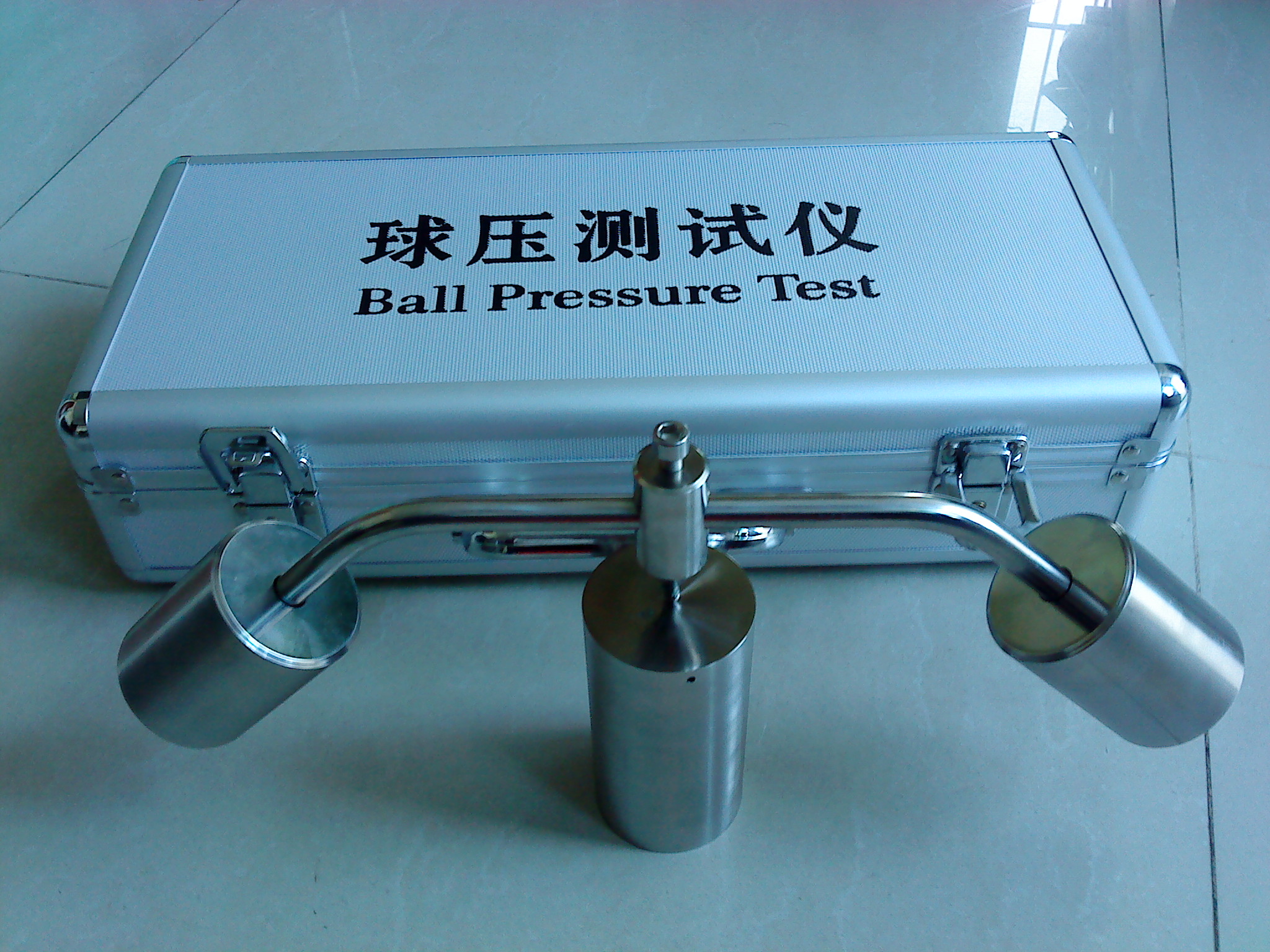

2、球壓試驗是將規(guī)定鋼球 (R2.5mm) 和總試驗力 20N±0.2N 的球壓試驗儀，壓在呈水準(zhǔn)狀態(tài)且置于加熱箱內(nèi)的試品表面上，在試品規(guī)定的溫度下經(jīng)60min+2min/0min后，將試品快速(<10s)浸入20℃±5℃水中冷卻6min±2min ，從水中取出 3min 內(nèi)測量試品表面壓痕直徑，視壓痕直徑是否超過 2mm 來評定試品在該規(guī)定的溫度下的耐熱變形能力。

技術(shù)參數(shù)：

1、球直徑：5mm (R2.5mm)

2、總試驗壓力：20N±0.2N

3、樣品支座：直徑50mm、長度100mm 實心不銹鋼圓柱體

4、制作材料：全部采用不銹鋼材料

GB4706.家用電器耐燃的試驗要求與測試方法

基本簡介：

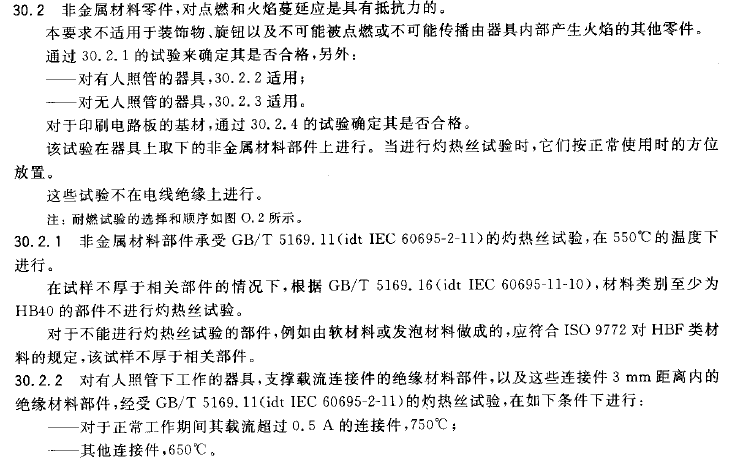

1、灼熱絲試驗是 IEC60695-2-10、UL 746A 、GB/T5169.10、GB4706.1等標(biāo)準(zhǔn)規(guī)定使用無火焰起燃源程序仿真試驗項目。

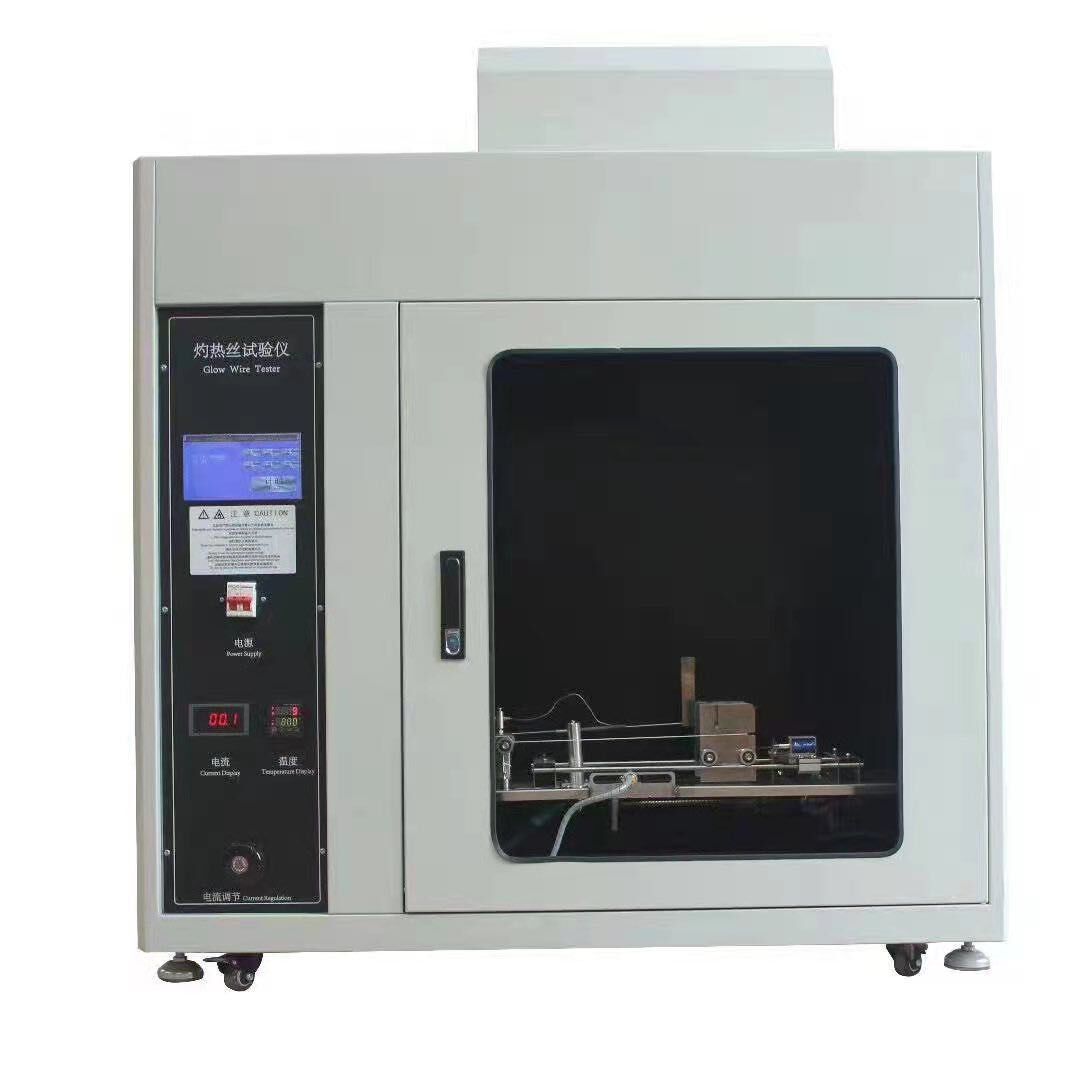

2、灼熱絲試驗儀將規(guī)定材質(zhì)(Ni80/Cr20)和形狀的電熱絲（Φ4 mm的鎳鉻絲）用大電流加熱至試驗溫度 ( 550 ℃ ～ 960 ℃ 1min 后，以規(guī)定壓力 (1.0N) 垂直灼燙試品 30s ，視試品和鋪墊物是否起燃或持燃時間來測定電工電子設(shè)備成品的著火危險性；測定固體絕緣材料及其它固體可燃材料的起燃性、起燃溫度 (GWIT) 、可燃性和可3燃性指數(shù) (GWFI) 。

3、灼熱絲試驗儀適用于照明設(shè)備、低壓電器、電工儀表、等電工電子產(chǎn)品及其組件部件的研究、生產(chǎn)和質(zhì)檢部門。

技術(shù)參數(shù):

1、 灼熱絲溫度： 500~1000℃±2℃連續(xù)可調(diào)

2、 灼熱時間：   0-999.9s±0.1s可調(diào) (一般選擇為30s)

3、 起燃時間：   0-999.9s±0.1s，自動記錄，手動暫停

4、 熄滅時間：   0-999.9s±0.1s，自動記錄，手動暫停

5、 熱 電 偶：Φ0.5mm進(jìn)口鎧裝（K型）熱電偶

6、 灼 熱 絲：Φ4 mm的鎳鉻絲

7、 燙入深度：7mm±0.5mm

8、 樣品壓力：1N±0.2N

9、 試驗速度：14mm/s 。

10、試驗背景：黑背景。

11、試驗過程：試驗程序自動控制，獨立抽風(fēng)
