IP33代碼等級試驗要求與測試方法
IP33代碼等級試驗要求與測試方法
IP33檢測：

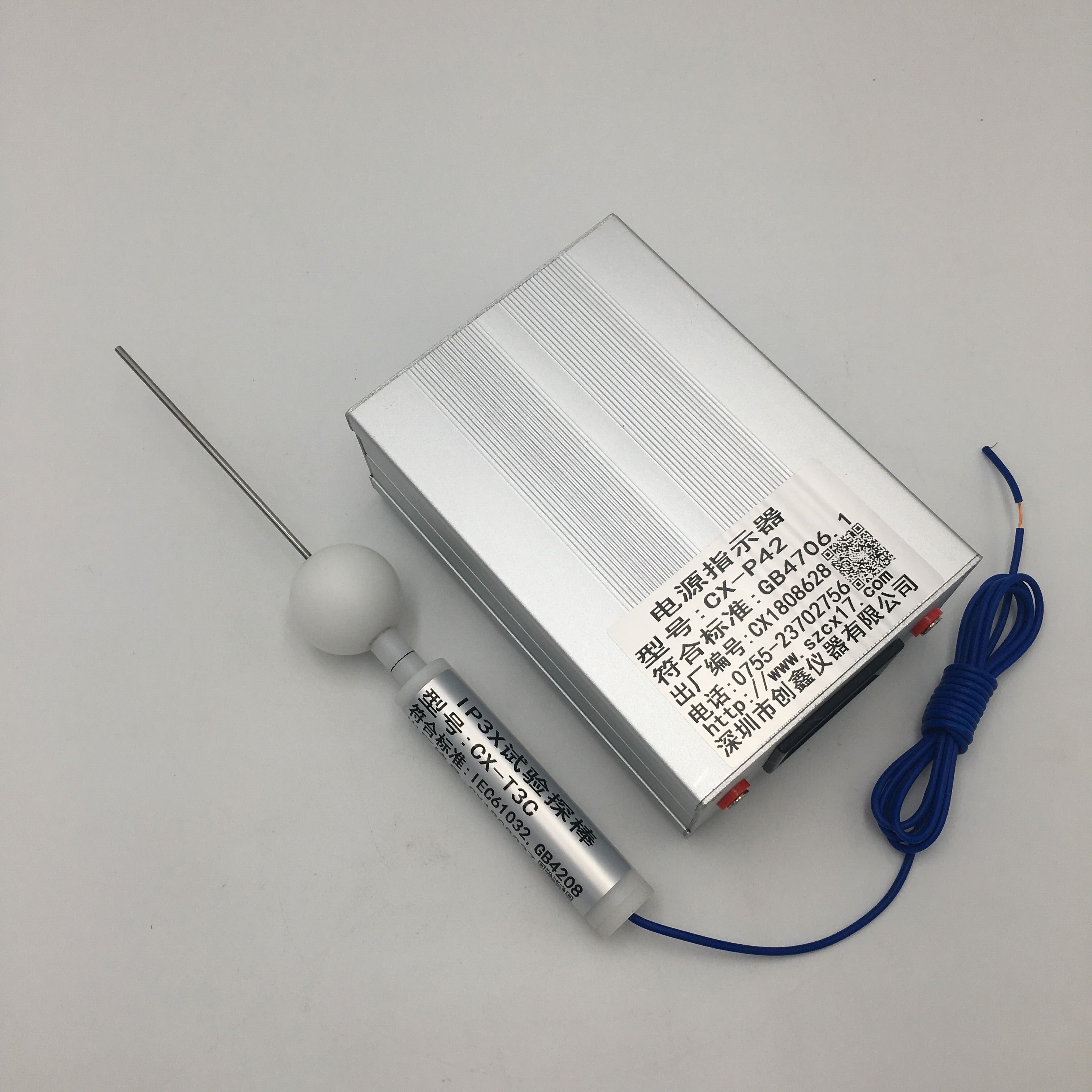

IP3X代表防塵試驗（IP3X試驗探棒-試具C探針）,直徑2.5mm的物體試具不得進入殼內，用邊緣無毛刺的直徑2.5mm剛性鋼棒，試驗用力3N;主要技術要求如下：
符合IEC61032圖2試具C、IEC60529IP3、GB4208IP3、GB/T16842試具C、GB8898、IEC60065、IEC60598、GB7000等標準要求。用于防止手持工具觸及的防護檢驗。
技術參數：
1、探棒長度：100mm
2、探棒直徑：2.5mm
3、檔球直徑：35mm
4、手柄直徑：10mm
5、手柄長度：100mm
6、根據IEC61032圖3(Test probe C) 、GB/T4208-2017表6（第一位特征數字3）。
●制帶3±0.3N推力。

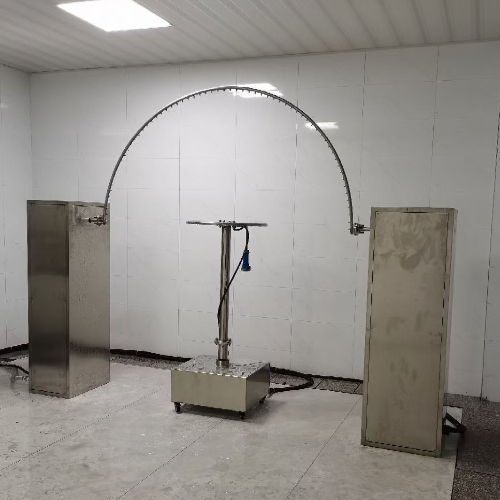

ipX3代表防淋水試驗（IPX34淋雨試驗裝置），產品在各垂直面在60度范圍內淋水，無有害影響，用擺管或淋水噴頭淋水，擺管試驗10分鐘，噴頭淋水1min/m2,至少5分鐘。
技術參數:
|
項目 |
參數 |
|
使用電源 |
單相AC220V,50Hz |
|
使用水源 |
水流速率為＞10L/min±5%干凈、無雜質的清水，配水清潔過濾裝置 |
|
控制及操作 |
PLC智能控制，7寸彩色觸摸屏操作 |
|
擺管規格 |
R200 、R400、R600、R800、R1000、R1200、R1400、R1600mm可選 |
|
淋雨針孔 |
Φ0.4mm |
|
針孔分布夾角 |
IPX3：120°；IPX4：180° |
|
擺動角度 |
IPX3：120°（±60°）；IPX4：350°（±175°） |
|
淋雨速度 |
IPX3：4秒/次（2×120°）； IPX4：12秒/次（2×350°）； |
|
水流量 |
1-10L/min可調 |
|
試驗時間 |
0.01S～99小時59分鐘，可預置 |
|
試樣旋轉盤 |
直徑：Φ600mm；轉速1r/min，可4個角度停頓；承重≤50㎏的電氣設備 |
|
壓力表 |
0~0.25MPa |
|
場地要求 |
專用IP防水測試房，地面需平坦,有照明，帶10A設備用防水漏電開關（或插座）、進水及排水功能良好，地面安裝 |
