防水測試系統

技術參數

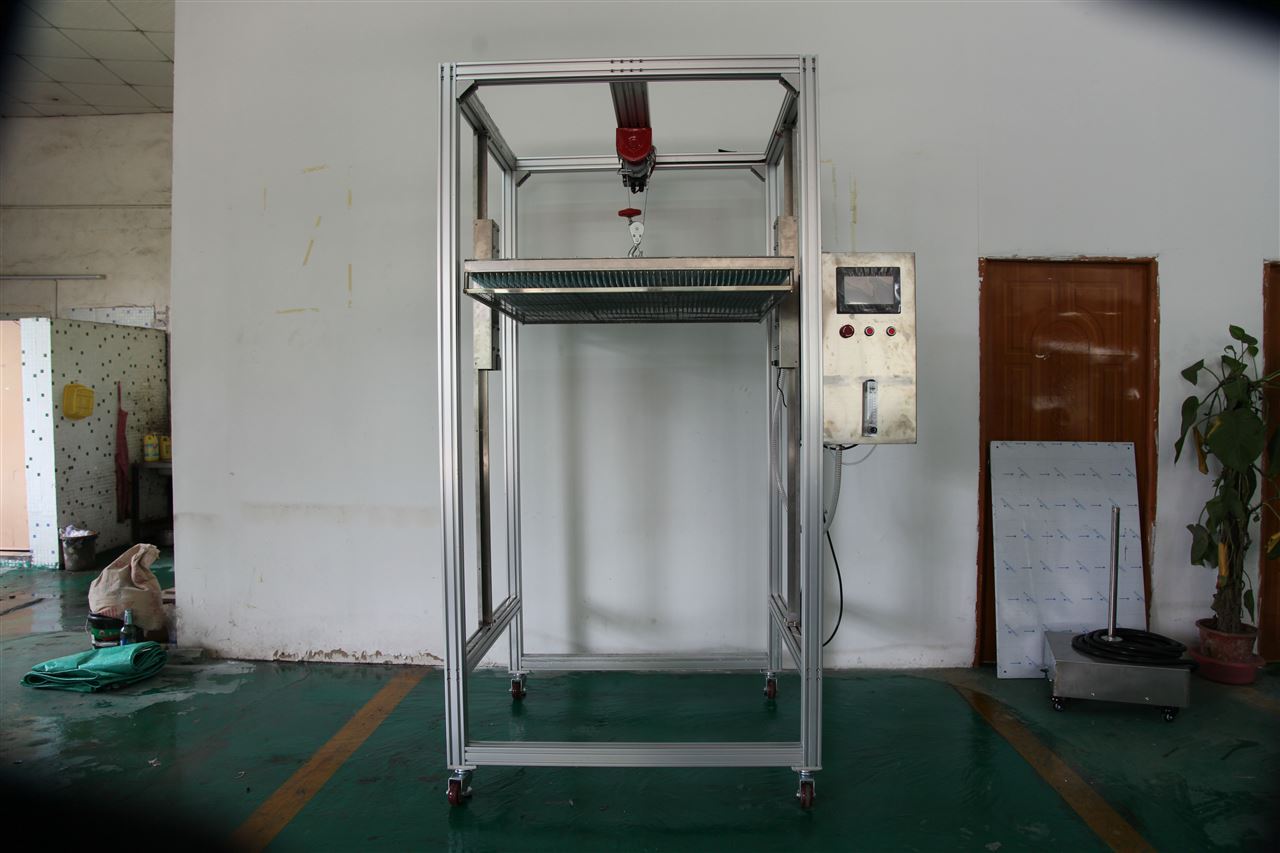

一、垂直滴水試驗裝置

1.適用于進行產品的 IPX1、IPX2 測試。

2.淋雨面積：1000mm×1000mm。

3.水箱材料：不銹鋼和鋁型材。

4.滴水孔徑：0.4mm，即插式，方便更換。

5.孔 距： 20×20mm。

6.降雨量：1mm/min、3mm/min 可調節(通過流量計調節)。1～99mm/min 或更多通過觸摸屏設置。

7.滴水高度：到 200mm 自動停止，此高度可根據實際使用自行設置。

8.滴水盤移動范圍：1000～1500mm，（可根據實際使用要求定制），電機驅動滴水盤自動上下移動，在滴水針下 200mm 處配有感應傳感器，能感應到樣品后自動停止，如有其它特殊滴水高度，可將此感應傳感器關閉，用戶可自行調整滴水高度。

9.裝置可自動排空積水：在滴水箱的上蓋板上有進氣孔，接氣管和電磁閥，下蓋板上有出水孔，接有出水管和電磁閥，當試驗完成后，自動打開電磁閥，將滴水箱內的積水排空。（空壓機客戶自備）

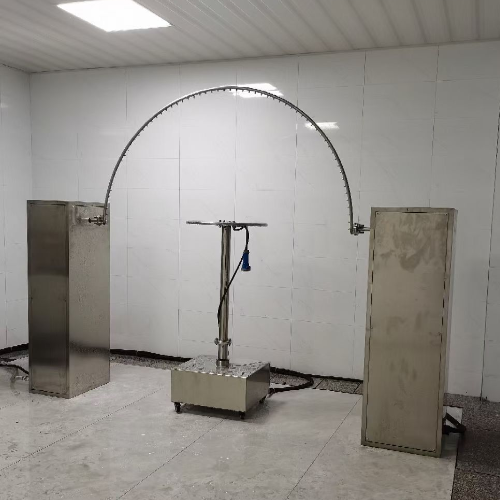

二、擺管淋雨試驗裝置

1.適用于進行產品的 IPX3、IPX4 防水測試。

2.擺管規格：包含 R600mm 擺管。

3.擺管材料：304 不銹鋼。

4.擺管驅動：由電機驅動。

5.噴水孔徑：?0.4mm，可調節噴水角度。

6.擺動角度可調：0°～360°可調，可在觸摸屏上直接設置。

7.擺管支撐架：支撐架機架為工業合金鋁型材，機箱為不銹鋼封板，擺管一頭的進水端連

接旋轉連接頭，而不用將進水水管直接連在擺管上。

8.帶有壓力表，顯示水壓。

9.水流量：用戶可根據標準的不同要求自行調節。

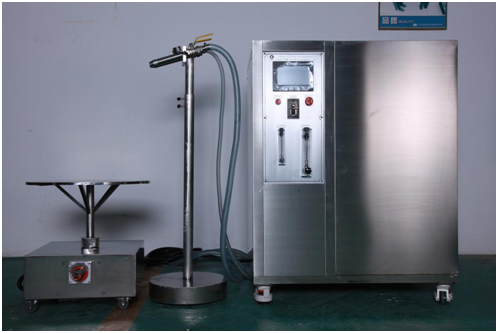

三、淋水噴頭

1.適用于進行產品的 IPX5、IPX6 測試。

2.孔徑：?6.3mm（IPX5）、?12.5mm（IPX6）。

3.IPX5、IPX6 噴嘴螺紋聯接、快速更換。

4.噴頭材料：304 不銹鋼。噴頭連接軟管：帶不銹鋼絲進口透明軟管。

5.水流量：12.5/min(IPX5)、100/min(IPX6)，通過流量計調節，噴射時間可以設定。

6.帶 304 不銹鋼試驗支架 1 個，固定灌水裝置，可調試驗時灌水裝置的的角度及高度。

四、管路供水平臺

1.流量控制：配流量計，滿足自 IPX1-IPX6K 不同流量的要求。

2.變頻供水水泵：1 臺，滿足花灑頭及 IPX1-6K 的流量要求。

3.連接管路：1 批，包含水管，球閥，蝶形閥及各類連接頭。

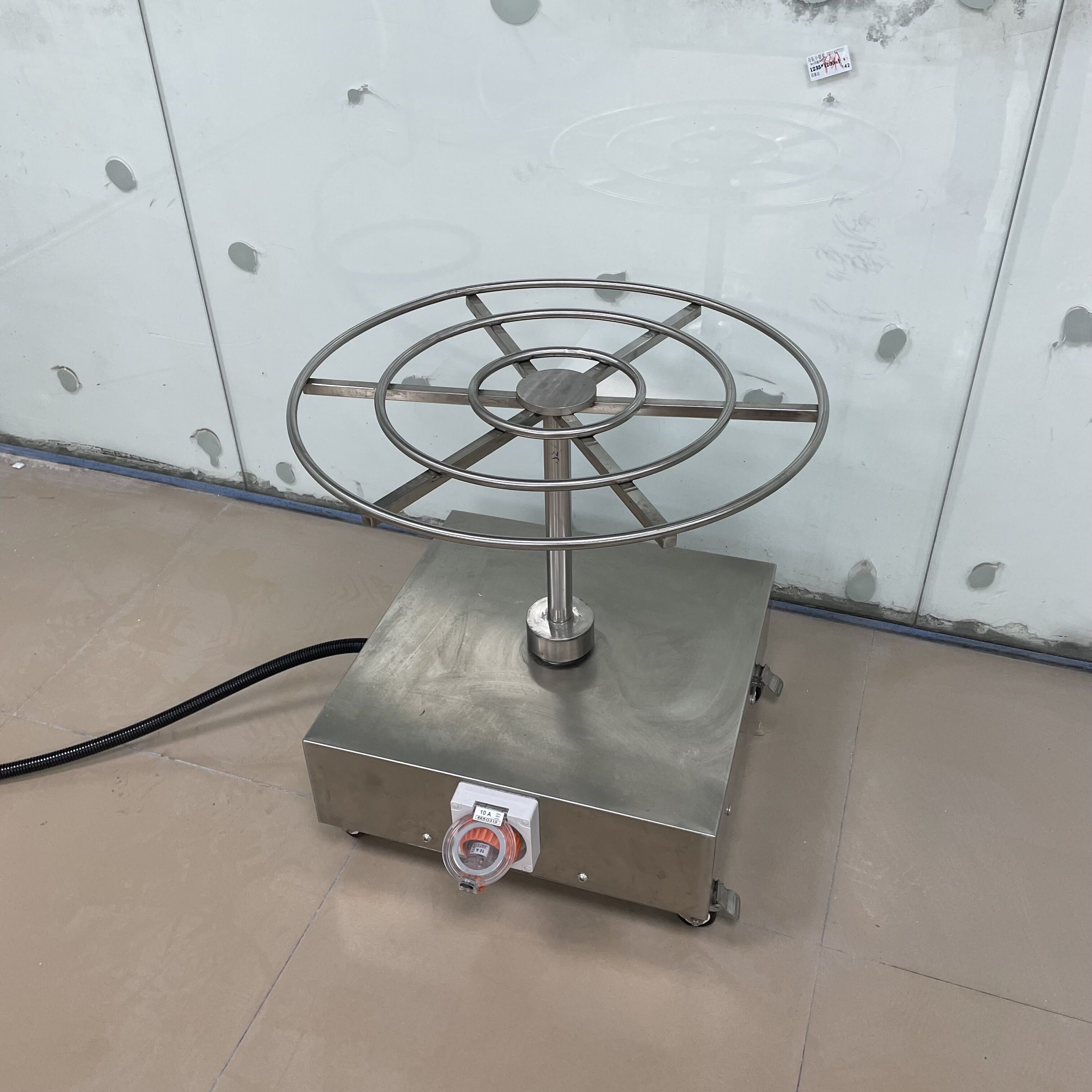

五、可傾斜旋轉載物臺

1.轉臺尺寸：800*800mm。

2.轉臺轉速：1rpm，正反轉交替轉動。1～3 轉/分鐘，可調。

3.可傾斜角度：15 度。

4.載物臺網管型式。

5.可調伸縮管可調節高度：800～1200mm。

六、綜合控制柜

控制功能：滴水裝置動作控制、擺管裝置動作控制、旋轉臺動作控制、試驗時間控制、

電磁閥動作控制。
