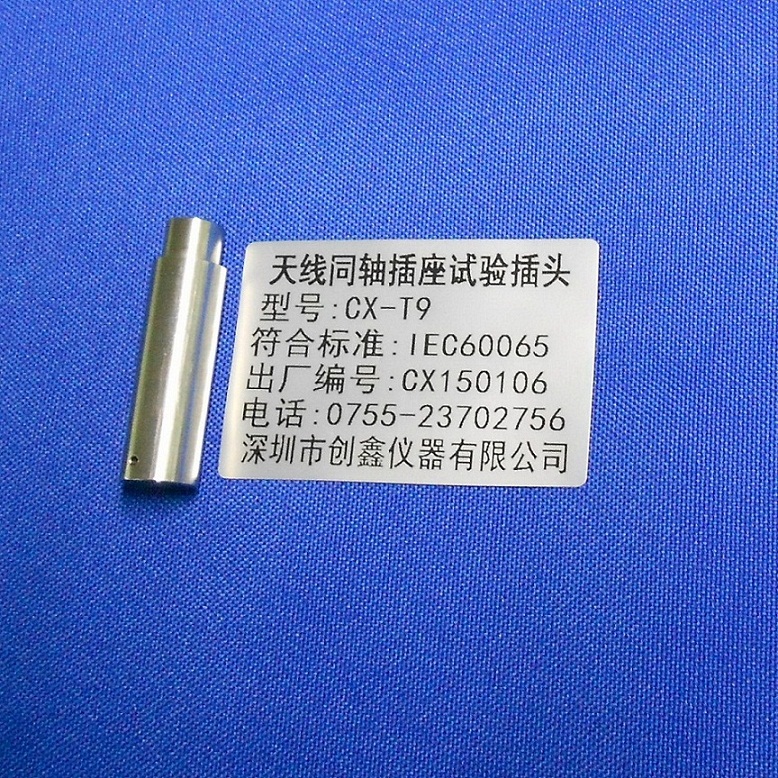

天線同軸插座試驗用插頭的應用與使用方法

一、產品概述

用于檢驗安裝在設備上危險帶電件的天線同軸插座，其結構應能承受在預期使用時（包括耐久性試驗，沖擊試驗，力矩試驗等）可能會遇到的機械應力。試驗要求同軸電纜插座應與試驗插頭插入和拔出100次測試，并用0.5 J的彈簧沖擊錘測試3次，垂直軸線方向施加50N的力保持10秒。

二、標準符合

IEC60065 SEC.12.5 Antenna coaxial sockets mounted on the apparatus, Figure 9

GB 8898 第12.5節和圖9 同軸插座機械試驗用試驗插頭、

三、技術參數

材料：進口304不銹鋼

尺寸：

1、總長j ：43±0.4mm

2、總長g ：40±0.4mm

3、深度d ：9.1mm

4、深度e ：7.112mm

5、深度f ：0.8±0.4mm

6、外徑h ：12±0.4mm

7、外徑a ：9.576 mm

8、內徑b ：8.05mm

9、軸直徑c ：2.438mm

10、軸頭半徑k ：0.3mm

11、孔徑：1.5mm
