防護等級代碼

第一位特征數字

第二位特征數字

補充字母

IP65

防塵等級為6

防水等級為5

無規定

IP43

防塵等級為4

防水等級為3

無規定

IP5X

防塵等級為5

無要求

無規定

IPX4

無要求

防水等級為4

無規定

IPX4M

無要求

防水等級為4

試驗時，試樣需運行

IP43S

防塵等級為4

防水等級為3

試驗時，試樣需靜止

IPX5/IPX7/IPX9

無要求

滿足防水等級5/7/9三種

無規定

第一位數字

對固體異物的防護范圍

對人接近危險部件的防護說明

0

無防護

對外界的人或物無任何特殊防護，可接觸危險部件

1

防止直徑大于50mm的異物進入；

直徑大于50mm的物體不得完全進入殼內

防止人員的手背（手掌）進入接近危險部件；

直徑50mm的球形試具應于危險部件有足夠間隙

2

防止直徑大于12.5mm的異物進入；

直徑大于12.5mm的物體不得完全進入殼內

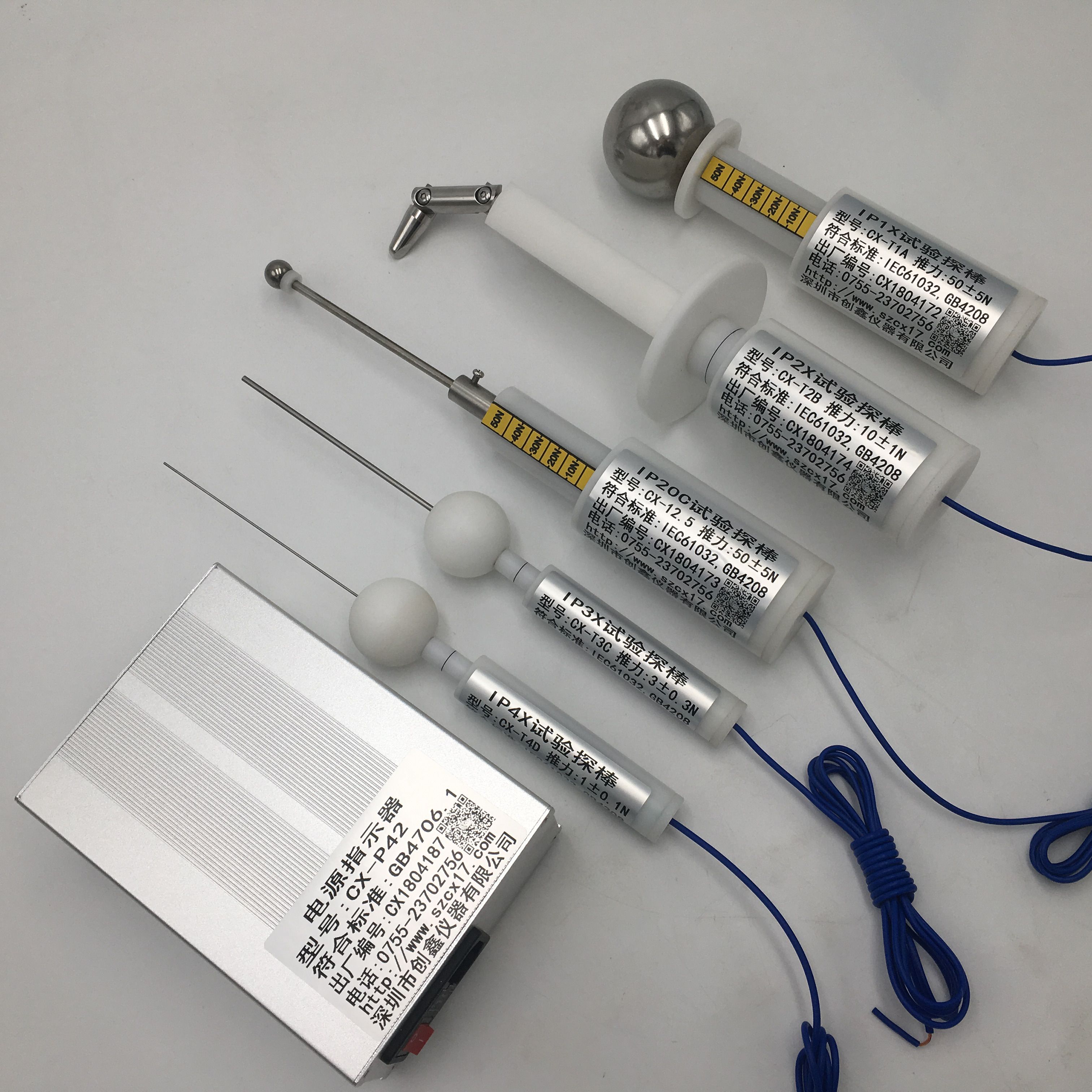

防止手指進入接近危險部件（直徑12mm長80mm的鉸鏈手指與危險部件有足夠間隙）

3

防止直徑大于2.5mm的異物進入；

直徑大于2.5mm的物體不得完全進入殼內

防止工具接近危險部件；

直徑2.5mm的試具不得進入殼內

4

防止直徑大于1.0mm的異物進入；

直徑大于1.0mm的物體不得完全進入殼內

防止金屬線接近危險部件；

直徑1.0mm的試具不得進入殼內

5

防塵；

不能完全防塵進入，但進入灰塵的量不得影響設備的正常運行，不影響安全；

防止金屬線接近危險部件；

直徑1.0mm的試具不得進入殼內

6

塵密；

完全無灰塵進入

防止金屬線接近危險部件；

直徑1.0mm的試具不得進入殼內
