配電箱IP54測試標準|配電箱IP54測試方法

隨著科技和時代的變化，電的用處也越來越廣泛，從而就需要配電箱來統一集中。配電箱的用途：合理的分配電能，方便對電路的開合操作。有較高的安全防護等級，能直觀的顯示電路的導通狀態。配電箱IP54測試是一種護等級(防塵防水等級)，防塵為5級:無法完全防止灰塵侵入，但侵入灰塵量不會影響燈具正常運作;防水等級為4級:防止飛濺的水侵入 防止各方向飛濺而來的水侵入。

配電箱IP54測試的方法

例:有秤或顯示儀表標示為IP65，表示產品可以 完全防止粉塵進入及可用水沖洗無任何傷害。

IPxx等級中關于防水實驗的規定。

折疊(1)IPx1

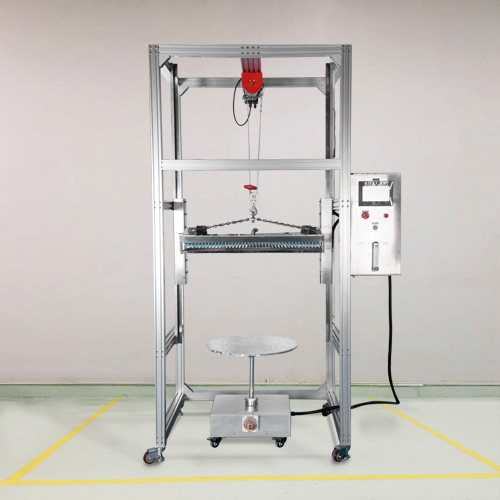

方法名稱:垂直滴水試驗

驗設備:滴水試驗裝置

試樣放置:按試樣正常工作位置擺放在以 1r/min 的旋轉樣品臺上，樣品頂部至滴水口的距離不大于 200mm 試驗條件:滴水量為 10。5 mm/min

持續時間:10 min

折疊(2)IPx2

方法名稱:傾斜 15°滴水試驗

試驗設備:滴水試驗裝置

試樣放置:使試樣的一個面與垂線成 15°角，樣品頂部至滴水口的距離不大于 200mm 。每試驗完一個面后，換另一個面，共四次。

試驗條件: 滴水量為 30。5 mm/min

持續時間: 4×2。5 min( 共10 min )

折疊(3)IPx3

方法名稱:淋水試驗

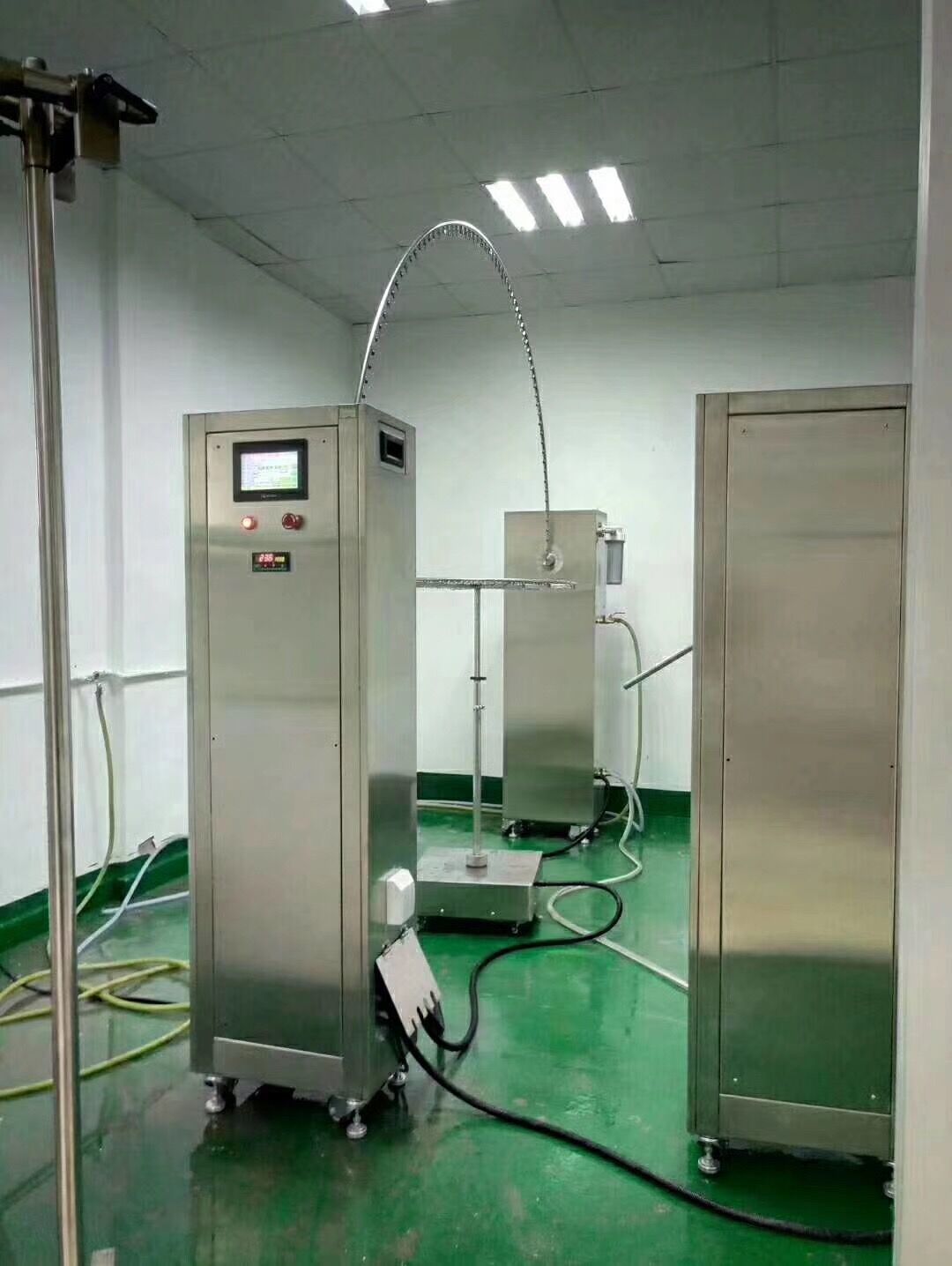

試驗方法:a。 擺管式淋水試驗

試驗設備:擺管式淋水濺水試驗裝置

試樣放置:選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于 200mm ，樣品臺不旋轉。

試驗條件:水流量按擺管的噴水孔數計算，每孔為 0。07 L/min ，淋水時，擺管中點兩邊各 60° 弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動 60°，共 120°。每次擺動( 2×120°) 約 4s

試驗時間:連續淋水 10 min b。 噴頭式淋水試驗

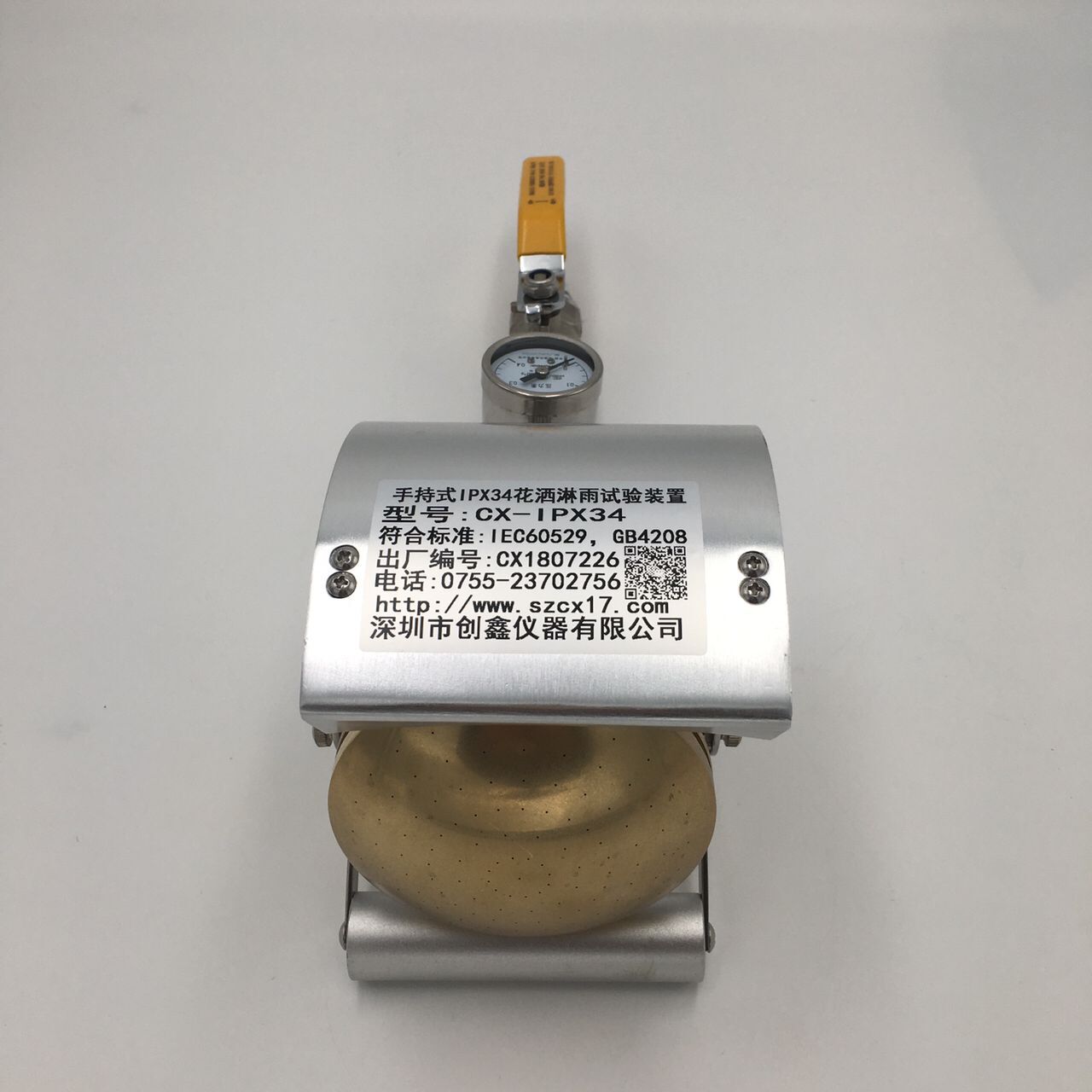

試驗設備:手持式淋水濺水試驗裝置

試樣放置:使試驗頂部到手持噴頭噴水口的平行距離在 300mm 至 500mm 之間

試驗條件:試驗時應安裝帶平衡重物的擋板，水流量為 10 L/min

試驗時間:按被檢樣品外殼表面積計算，每平方米為 1 min (不包括安裝面積)，最少 5 min

折疊(4)IPx4

方法名稱:濺水試驗

試驗方法:a.擺管式濺水試驗

試驗設備和試樣放置:與上述 IPX 3 之 a 款均相同;

試驗條件: 除后述條件外，與上述 IPX 3 之 a 款均相同;噴水面積為擺管中點兩邊各 90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動 180°，共約 360°。每次擺動 ( 2×360°) 約 12s 試驗時間: 與上述 IPX 3 之 a 款均相同 ( 即10 min )。

b.噴頭式濺水試驗 試驗設備和試樣放置:與上述 IPX 3 之 b 款均相同;

試驗條件:拆去設備上安裝帶平衡重物的擋板，其余與上述 IPX 3 之 b 款均相同;

試驗時間:與上述 IPX 3 之 b 款均相同， 即按被檢樣品外殼表面積計算，每平方米為 1 min (不包括安裝面積) 最少 5min

折疊(5)IPx5

方法名稱:噴水試驗

試驗設備:噴嘴的噴水口內徑為 6。3mm

試驗條件:使試驗樣品至噴水口相距為 2。5m ~ 3m ，水流量為 12。5 L/min ( 750 L/h )

試驗時間:按被檢樣品外殼表面積計算，每平方米為 1 min (不包括安裝面積) 最少 3 min

折疊(6)IPx6

方法名稱:強烈噴水試驗; 試驗設備:噴嘴的噴水口內徑為 12。5 mm 試驗條件:使試驗樣品至噴水口相距為 2。5m ~ 3m ，水流量為 100 L/min ( 6000 L/h ) 試驗時間:按被檢樣品外殼表面積計算，每平方米為 1 min(不包括安裝面積)最少 3 min

折疊(7)IPx7

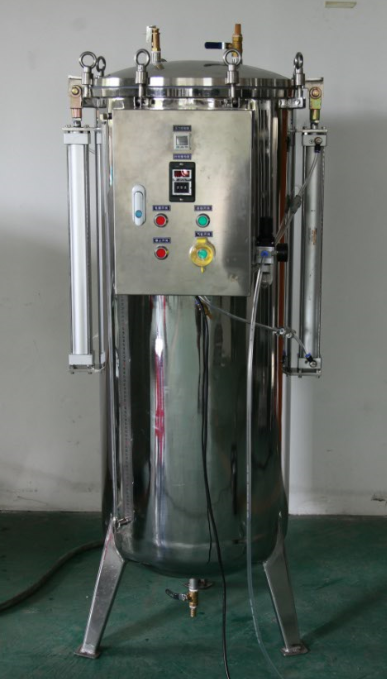

方法名稱:短時浸水試驗

試驗設備和試驗條件:浸水箱。其尺寸應使試樣放進浸水箱后，樣品底部到水面的距離至少為 1m 。試樣頂部到水面距離至少為 0。15m

試驗時間: 30 min

折疊(8)IPx8

方法名稱: 持續潛水試驗;

試驗設備,試驗條件和試驗時間: 由供需(買賣)雙方商定，其嚴酷程度應比 IPX 7 高。

注意:另外,許多戶外用電子產品也在強調漂浮能力。

配電箱IP54測試的意義

經過IP測試的電子產品在市場上更加的具有競爭優勢，產品在進入到市場上進行銷售時，給消費者帶來購買信心，從而為企業能帶來更多的利潤，企業對產品的進行防塵防水測試，能協助產品更好的打開國內市場，并走向國際市場的大門。在未來的前景將是一片光明，暢通。
