GB4706.1：2005家用電器標準試驗探棒介紹

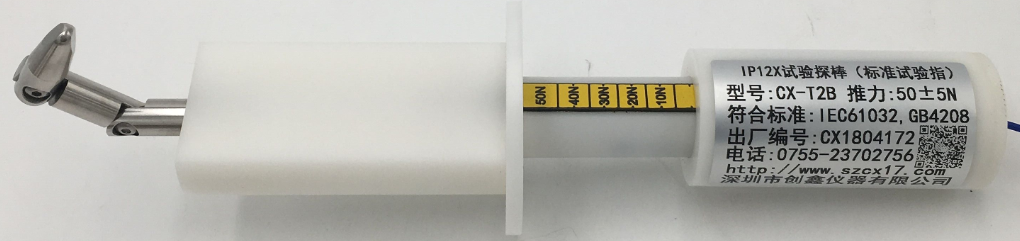

50N推力B型試驗探棒

產品概述：

符合GB4706、GB2099、GB4943、GB4208IPX2、GB3883圖1、IEC61032圖2試具B、IEC950圖2A、IEC60884、IEC60335、GB/T16842試具B、UL507、EN60529圖1、UL1278圖8.4等標準要求。用于防止手指觸及或防觸電檢驗的防護檢驗。

技術參數：

1、彎指直徑：12 mm

2、彎指長度：80mm（三節總長度）

3、擋板直徑：50mm

4、擋板長度：100mm

●制帶50±5N推力。

13號試驗探棒

41號試驗探棒

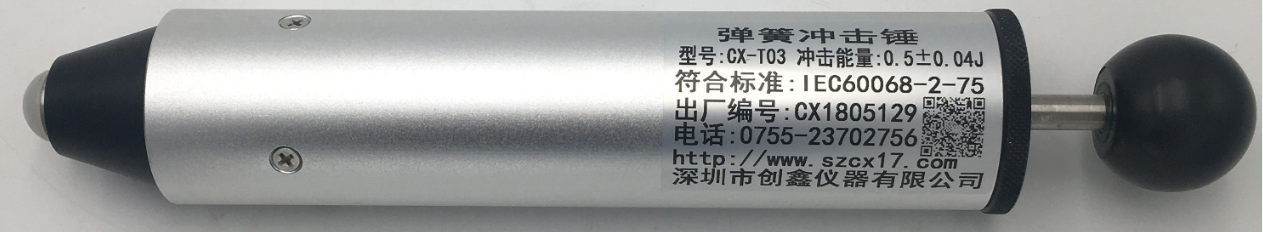

0.5J彈簧沖擊器

基本簡介：
根據IEC60068-2-75、GB/T2423.55-2006、GB4706.1、GB8898和GB7000、 IEC884及UL1244等相應條款制作而成，主要用于檢驗家用和類似電器產品的外殼、操作桿、手柄、旋鈕、指示燈等外殼承受機械沖擊的能力。


沖擊能量　誤差
0.5J　±0.04J


技術參數：
長　  度： 211mm
重　  量： 1250g
外     徑： 50 mm
錘頭重量： 60g
錘頭半徑： 10mm
沖擊組件： 包括擊發球柄與錘頭，重量為250g，錘頭由白色聚先亞胺制成
沖擊釋放力：小于10N

試驗指甲

50N推力試驗探棒11

50mm圓形限位板B型試驗彎指

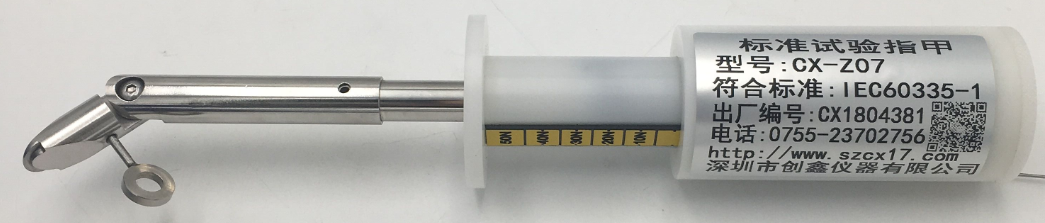

試驗指甲

一、產品概述：
試驗指甲是滿足IEC 60335.1 & GB4706.1標準要求，主要用于固體絕緣易觸及部分防止鋒利工具刺穿試驗，還用于對防止接觸帶電部件、防水或防止接觸運動部件的不可拆卸零件，應以可靠的方式固定，且應承受住在正常使用扣出現的機械應力。
二、技術參數：
1、組成部分：指尖、指中、指座三部分
2、施加壓力：10N、20N、30N、40N、50N
3、參照標準：GB4706.1-2005 圖7、IEC60335-1圖7
