IP等級是Ingress Protection（進入防護）的英文 縮寫。由國際電工協會IEC（International Electro Technical Commission）起草。

IP等級是針對電氣設備外殼對異物侵入的防護等級，是電氣設備安全防護的重要指標，提供了一個以電氣設備和包裝的防塵、防水和防碰撞程度來對產品進行分類的方法。

電氣設備的使用環境復雜多變，為了保護產品內部的薄弱部分，保證功能正常運作，產品通常會通過設計外殼及密封，以阻止外界異物侵入到內部。這里的異物通常指灰塵或水，而評估這種防護能力的測試通常被稱為產品IP等級測試。評估防水能力的測試就叫IP防水測試。

一、IP防水測試標準

GB/T 4208-2017 外殼防護等級（IP代碼）

IEC 60529-2013 外殼防護等級(國際防護等級代碼)

二、IP防水測試目的

1. 對人體觸及外殼內的危險部件的防護；

2. 對固體異物進入外殼設備的防護；

3. 對水進入外殼內對設備造成有害影響的防護；

1. IPX1防水測試

方法名稱：垂直滴水試驗

試驗設備：滴水試驗裝置及其試驗方法

試樣放置：按試樣正常工作位置擺放在以1r/min的旋轉樣品臺上，樣品頂部至滴水口的距離不大于200mm

試驗條件：滴水量為1.0+0.5mm/min，試驗持續10min。

2. IPX2防水測試

方法名稱：傾斜15°滴水試驗

試驗設備：滴水試驗裝置及其試驗方法

試樣放置：使試樣的一個與垂線成15°角，樣品頂部至滴水口的距離不大于200mm，每試完一個面后，換另一個面，共四次。

試驗條件：滴水量為3.0+0.5mm/min，試驗持續4×2.5min 共10min。

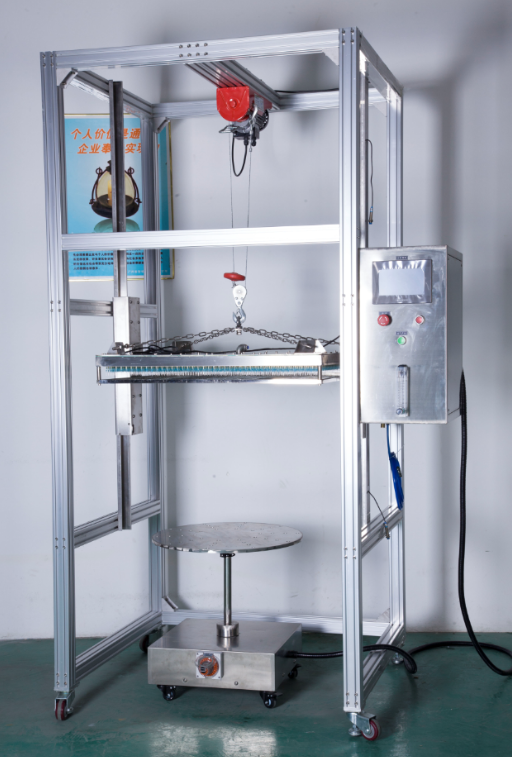

產品特性

1. 適用于進行產品的IPX1、IPX2防水等級測試。

2. 立柱式結構，四條立柱可固定在地面，設備運行平穩，方便整體打包運輸，節省現場安裝時間。

3. 設備機架由優質鋁合金制造，試樣轉臺采用SUS304#不銹鋼板加工制造，確保長時間使用不生銹。

4. 滴雨板：采用真空設計，采用高防銹不銹鋼材質制造，***。

5. 滴雨板升降：選用優質電動葫蘆控制滴雨板，平緩升降。

6. 噴嘴接觸位黃銅錐形設計，無需工具即可更換針頭；針頭下面安裝有不銹鋼網格防護罩，有效防止試驗操作人員頭部不小心碰到試驗針頭受傷。

7. 滴雨流量：流量計自帶調節閥，手動精準調整。

8. 滴雨板可以自動升降，噴嘴位于被測試物高點200mm處時自動停止（通過光電開關檢測）。

9. 具備壓縮空氣風干功能，試驗完成后，可將滴水箱內多余水份排除干凈，避免長時間積水結垢而堵塞針孔。

設備參數
