一、符合標準及條款

GB/T2423.55-2006《電工電子產品環境試驗 第2部分：試驗方法 試驗Eh：錘擊試驗》

GB7000.1-2015《燈具 第1部分：一般要求與試驗》

GB/T 20138-2006《電器設備外殼對外界機械碰撞的防護等級(IK代碼)》

二、試樣范圍、用途、原理、結構及使用環境

試樣及限制：家用電器、電器設備的外殼、燈具

試驗用途：用于對家用及類似用途電子電工產品設備及其附件以及類似設備的外殼、及燈具進行抗撞擊能力測試，評定產品的安全性能及強度等級

測試原理：根據試驗Ehc：垂直落錘，沖擊元件通過導管以一定高度自由跌落，在垂直方向撞擊試樣，經過重力勢能到動能的轉化，達到對試樣沖擊測試目的。

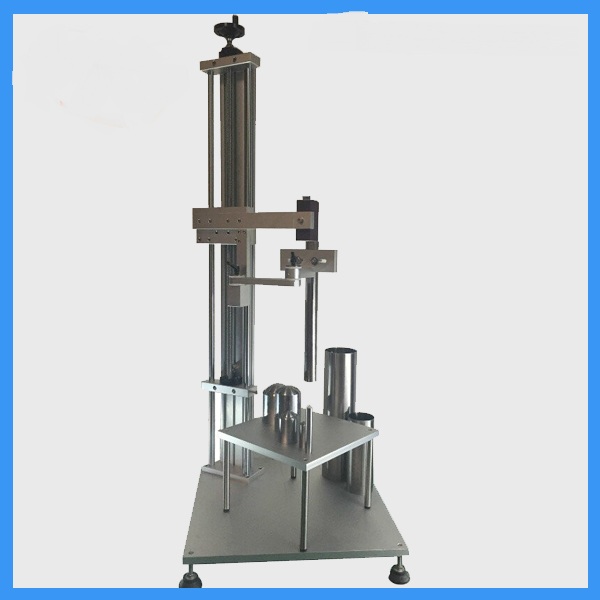

設備結構及特點：懸臂式機架，電動升降，通過電磁鐵釋放沖擊元件，通過導管固定跌落沖擊高度，沖擊點通過XY軸移動調整

三、性能指標

沖擊能量/J：2、5、10、20、50J可選

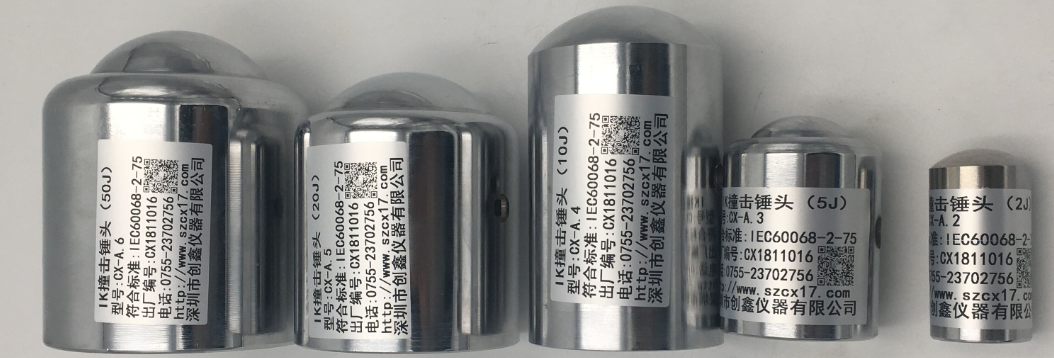

撞擊元件

（等效質量）：500g，1.7kg，5 kg，5 kg，10 kg ，見附表，可單購買

導管：與撞擊元件留有間隙，每種撞擊元件配專用導管

沖擊點：設備有X、Y軸導軌，可在整個底面區域內移動釋放裝置

試驗高度：0-1000mm，電動可調

跌落高度：見附表，通過導管固定

釋放方式：電磁鐵釋放

底板：尼龍底板厚度8mm，硬度HRR85-100，1000m×1000m
