本試驗裝置根據 IEC60529、  GB4706、GB4208、GB2423、GB7000標準中有關外殼防護等級 ( IP標志 ) 第一位特征數字5 ( IP5X ) 和6 ( IP6X ) 的要求而設計，適用于檢定在有砂塵環境中使用的電工、  電子產品的外殼塵密防護性能。

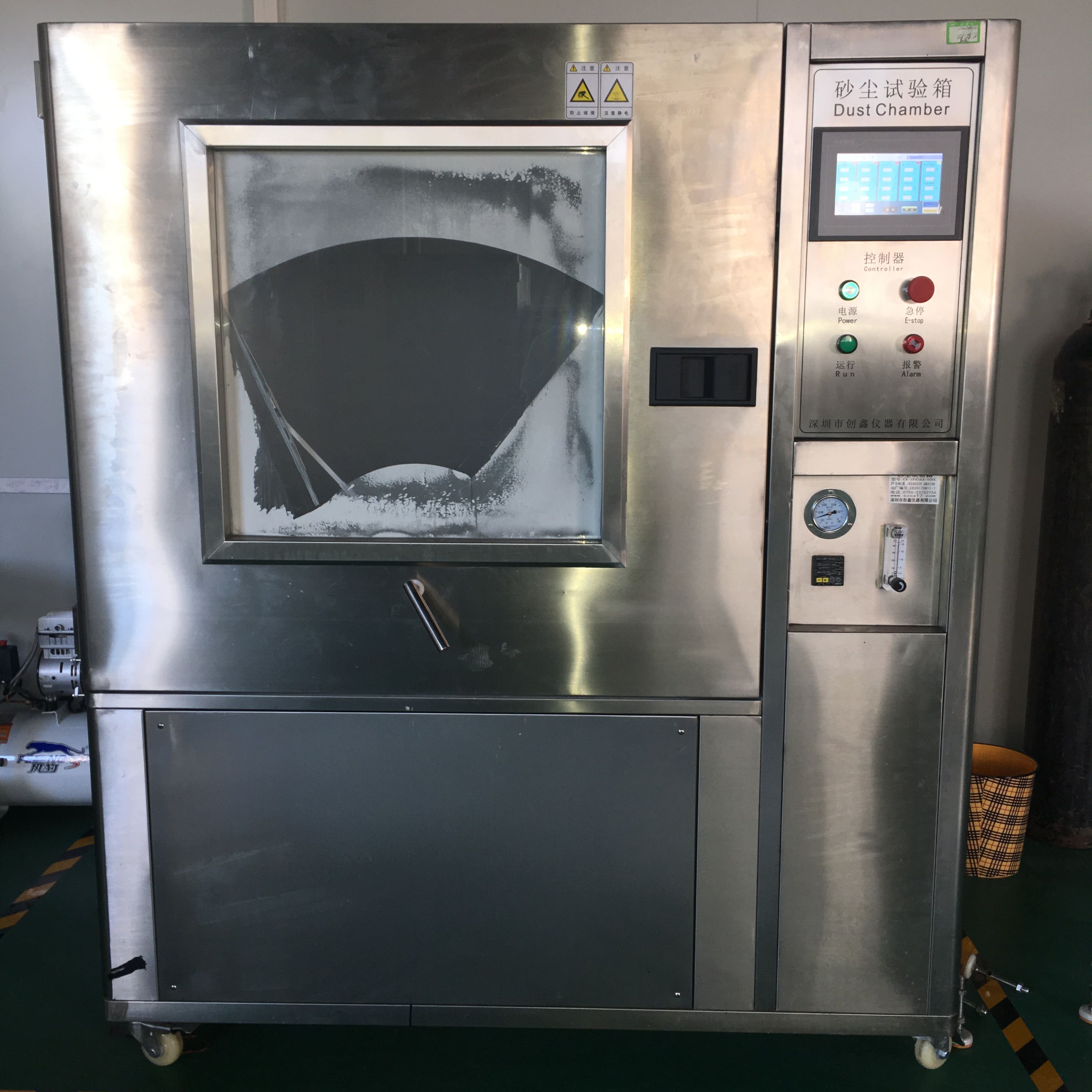

本試驗箱采用柜箱式結構 ，內箱為SUS304不銹鋼壓制、焊接而成 ，箱底有四個輪子方便移動 ，箱體全寬分左、右兩部份 ：左邊為試驗室 ，試驗室各個側面均采用雙層結構 ，壁厚100mm。室內部裝有產品用的防塵多用插座、密封照明燈 ，門為單拉掩門式 ，上有觀察用的玻璃窗。砂塵氣流按標準要求為在吸氣機的驅動下由下方吸氣并通過導管流經上方頂層后向下沉降的方式 ，以達到塵粒懸浮下沉現象。  因此試驗室下方有抽氣機、風道、清洗管道、真空抽氣機、震動器等組成。

右邊為控制室 ，正面有操控面板 ，控制面板上有液晶觸摸屏、流量計、真空壓力表及各功能指示燈、開關、按鈕等 ，液晶觸摸屏可設定吹塵定時、震動定時、通電定時、抽真空定時等 ，控制箱內有多種電氣元件?；?/span>本規格 ：
