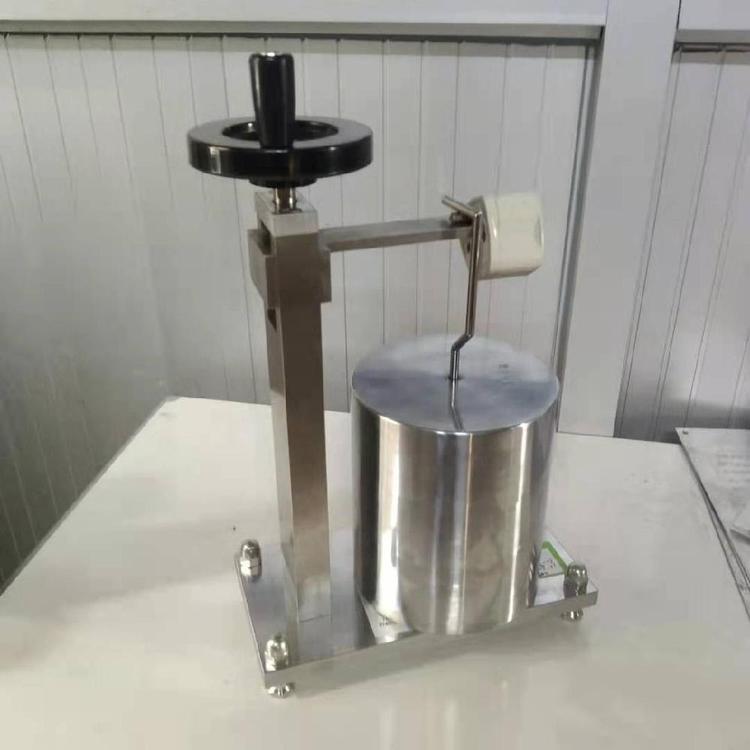

非實心插銷試驗裝置

一、      產品概述符合GB/T2099.1-2021標準第14.2章節及圖14規格要求、IEC60884-1-2002圖14、VDE0620等標準要求，用于檢驗非實心插銷的機械強度。

二、技術參數

1、鋼棒：Φ4.8mm；

2、負荷重量：100N；

三、 試驗方法

用負載(100N砝碼)的Φ4.8mm鋼棒垂直于插銷軸線壓在非實心插銷上1min，受壓點變形不得大于0.15mm，插銷其它尺寸變化不大于0.6mm，以此判斷非實心插銷是否有足夠的硬度。

備注：

手輪順時針方向，砝碼往上移動，

手輪逆時針方向，砝碼往下移動。
