IPX69K綜合防水試驗箱
首頁>產品展示>IP防水防塵等級檢測系列>IPX69K綜合防水試驗箱

IP69K噴淋試驗箱

產品特點：

適用于進行產品的IPX5、IPX6、IPX6K、IPX9、IPX9K防水等級測試。

整體式綜合箱式結構，無需操作人員手持噴槍進行試驗，固定好樣品即可開始測試。

內箱、轉臺采用SUS304#不銹鋼板加工制造，確保長時間不生銹。

自帶水箱，循環用水；儲水箱內裝有液位傳感器，自動控制進水，并有低水位報警檢測保護系統、水溫過熱過載保護系統。

在線訂購

上一條：: 沒有產品了

下一條：: 沒有產品了

產品說明

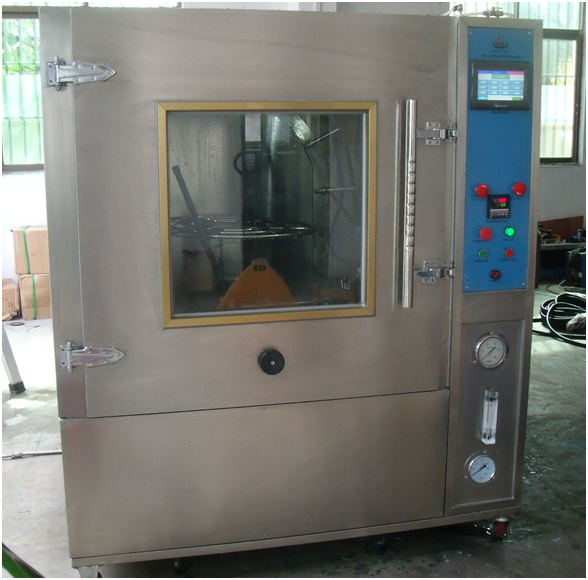

IP69K噴淋試驗箱

GB4208-2017《外殼防護等級(IP 代碼)》及 ISO20653：2006-08-15—道路車輛防護等級（IP代碼）-電氣設備對外來物、水和接觸的防護標準中，圖8、圖9以及表7中防水等級IPX9K的要求。

1、適用于進行產品的IPX5、IPX6、IPX6K、IPX9、IPX9K防水等級測試。

2、整體式綜合箱式結構，無需操作人員手持噴槍進行試驗，固定好樣品即可開始測試。

3、外殼由國產優質鋼板加工而成，表面噴涂烤漆，美觀耐用。

4、內箱、轉臺采用SUS304#不銹鋼板加工制造，確保長時間不生銹。

5、步進電機驅動，速度及角度可在觸控屏上設定，在標準范圍內精準無級可調；正反向轉動（適合帶樣品通電測試，防止繞線）、可調節升降。

6、自帶水箱，循環用水；儲水箱內裝有液位傳感器，自動控制進水，并有低水位報警檢測保護系統、水溫過熱過載保護系統。

7、透明觀察窗（鋼化玻璃材質），內箱安裝有LED照明燈，方便觀察內部測試情況。

6、噴水流量、壓力以及溫度均可在觸控屏上設定。

7、56K噴嘴：依照IEC60529之規格承制（如下圖）

8、內箱右側垂直90°內均布4個扇形噴嘴，嚴格依據標準設計制造：

9、采用原裝意大利霍克高溫高壓柱塞泵，耐高溫高壓，可長期使用，性能穩定。

10、測試時間可在觸控屏上設定，設定范圍為：0-999min(可調)。

11、核心控制系統采用7寸觸摸屏+松下PLC，電器元件采用如LS、歐姆龍等進口品牌，接線工藝符合國家標準要求，電板布局合理，接線牢固，標示清楚。

12、轉臺上安裝有樣品電源插座（AC220V,10A），樣品電源通斷電時間可通過程序控制：停電（0-999min）—通電（0 -999min）—停電（0-999min），適用于樣品在測試中需要通斷電。

IP69K噴淋試驗箱結構參數
約長4000進深1180高1850mm（含導水管長2450mm）
長1000進深1000高1000mm
約100L，長500×寬450×高450mm
直徑600mm(可定制）
直徑6.3mm
直徑12.5mm
4個
0°、30°、60°、90°（垂直方向）
100-200mm（可手動調整）
手動調整

IP69K噴淋試驗箱功能參數
IPX5噴水流量	12.5±0.625（L/min）
IPX6噴水流量	100±5（L/min）
IPX6K噴水流量	75L±0.375（L/min）
IPX9K噴水流量	14~16L/min
IPX9K噴水溫度	常溫（25℃）；80±5℃（偏差溫度可協定）
IPX9K噴水壓力	8000~10000 Kpa
IPX9K噴水沖擊力	0.9~1.2N（力值校準系統）
轉臺承重	50kg
轉臺轉動速度	4~10 r/min (精準可調)
流量控制方式	按標準設定（流量傳感器）
IPX56K噴水距離	2.8米（噴嘴離轉臺中心的距離）
噴槍固定方法	機械固定（可手動調節噴槍角度）
轉臺最大承重	50KG
轉臺升降范圍	300-500mm（手動調節）
供水方式	循環供水
試驗時間	0-9999S（可設定）

IP69K噴淋試驗箱電氣參數
（觸控式）7寸觸摸屏+PLC
380V
220V
15.0KW
漏電保護、缺水保護、短路保護

IPX69K噴淋試驗箱

IP69K噴淋試驗箱配置清單：

名稱	規 格	數量	品牌/備注
不銹鋼內箱	304#不銹鋼自制	1個	創鑫
不銹鋼儲水箱	304#不銹鋼自制	1個	創鑫
不銹鋼轉臺	304#不銹鋼自制	1個	創鑫
設備外殼	優質A3鋼板，噴涂烤漆	1件	創鑫
IPX5噴槍	304#不銹鋼自制	1把	創鑫
IPX6噴槍	304#不銹鋼自制	1把	創鑫
防水插座	IP66防水等級	1個	/
IPX9K扇形噴嘴	304#不銹鋼自制	4個	創鑫
IPX9K力值校準系統		1套	創鑫
高溫高壓水泵	意大利原裝進口	1套	HAWK（霍克）
高溫高壓電磁閥	意大利進口	4個	MM
不銹鋼多級水泵		1臺	凌霄
溫度模塊		1個	松下
PLC擴展模塊		1個	松下
