GB16915.1-2014<家用和類似用途固定式電器裝置的開關 第1部分:通用要求>第19.3條款

IEC60669-1:2007clause 19.3

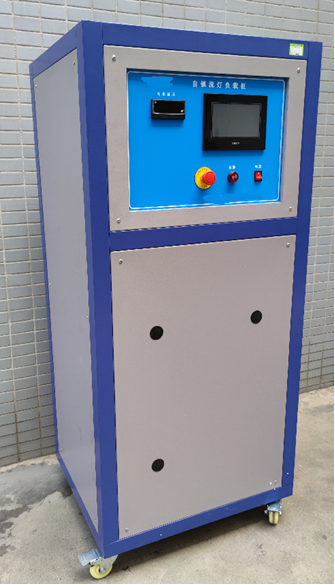

負載柜采用整體式鋼結構框架,豐田白封板.正面上方為操作控制面板.上有控制電源開關,產品測試電壓及功率顯示儀表,報警器及觸摸屏等,內有電阻器及電容器負載組合,交流接觸器,繼電器.箱體下方有接線柱,通過導線與試驗機內的產品聯接,在檢測過程中輸出電流及提供負載.設備主要有如下特點:

1,本負載裝置出廠前已經預置好標準要求的負載條件.只要測試電壓調節到250V~, 操作人員按下與待測開關額定電流相同的開關按鈕,其額定功率,沖擊波形,Ipeak和I2t就符合標準相應要求.

2,使用方便直觀,數顯輸入電壓和輸出功率,指針式電流表可以觀察到電流沖擊.

3,工位數3個,可以同時進行3個開關的測試.

4,帶計量模式和計量專用端口,內置90度合閘板,方便測量輸出波形,Ipeak電流值和I2t能量值,完全滿足標準對設備計量要求.

5,本設備內部配備調壓裝置,無需再外接調壓器即能達到開關測試所要求的250V～的電壓.

設備外形尺寸:約:800×800×1800(mm)W×D×H,設備重量:200kg

電源: AC220±5%/50Hz,10KVA

使用場所:大氣壓力80～106kpa；環境溫度5～40°C；相對濕度(20～80)%RH；無劇烈搖動,振動,無電磁干擾,無塵埃,無爆炸性及腐蝕性氣體,散熱良好
