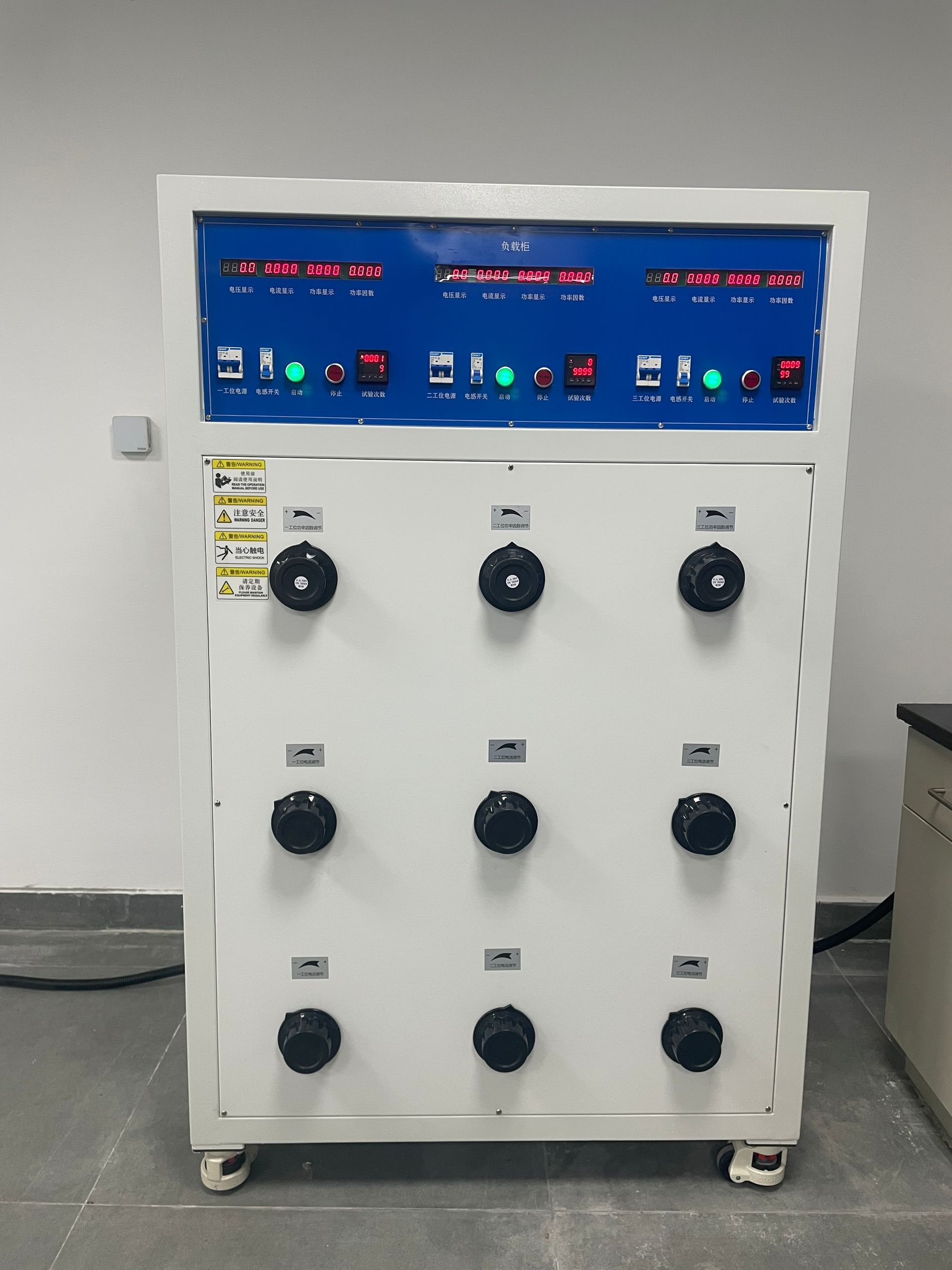

3工位電源負載柜
| 符合標準及條款 | |||
|
GB2099.1-2008<家用和類似用途插頭插座 第1部分:通用要求>第20及21條款 GB7000.1-2015<燈具 第1部分:一般要求與試驗>第4.11.6條款 GB15092.1-2010<器具開關 第1部分:通用要求>第17條款 GB16915.1-2014<家用和類似用途固定式電器裝置的開關 第1部分:通用要求>第18及19條款 GB17465.1-2009<家用和類似用途器具耦合器 第1部分:通用要求>第19及20條款 |
- 下一條：
- 沒有產品了
產品說明
| 符合標準及條款 | |||
|
GB2099.1-2008<家用和類似用途插頭插座 第1部分:通用要求>第20及21條款 GB7000.1-2015<燈具 第1部分:一般要求與試驗>第4.11.6條款 GB15092.1-2010<器具開關 第1部分:通用要求>第17條款 GB16915.1-2014<家用和類似用途固定式電器裝置的開關 第1部分:通用要求>第18及19條款 GB17465.1-2009<家用和類似用途器具耦合器 第1部分:通用要求>第19及20條款
IEC60884-1:2006
IEC60598-1:2014
IEC61058-1:2008
IEC60669-1:2007 IEC60320-1:2007clause 19 and 20 |
|||
| 試樣范圍,用途,原理,結構及使用環境 | |||
| 試樣及限制 | 各國插頭插座,器具耦合器,開關等類似電器附件 | ||
| 試驗用途 | 用于為機械-電氣接觸系統測試提供可調節的負載電壓,電流和功率因數,適用于家用和類似用途固定式電氣裝置的開關進行通斷能力和正常操作壽命測試,也適用于家用和類似用途插頭插座的分?jǐn)嗳萘亢驼２僮鲏勖鼫y試,以及燈具電應力測試和其他類似測試 | ||
| 測試原理 | 通過電路組合,使其輸出電壓,輸出電流及功率因數都可調節 | ||
| 設備結構及特點 | 負載柜采用整體式鋼結構框架,豐田白封板.正面上方為操作控制面板,面板上有控制電源開關,產品通電電流,電壓及功率,功率因數顯示儀表,負載電源開關,各狀態指示燈,啟動及停止按鈕,電容量轉換開關,負載種類轉換開關及報警器等；下方對應為每路的電壓輸出調節旋鈕,電流調節旋鈕和電感調節旋鈕.負載柜每路具有阻性,感性及容性(熒光燈式)負載三合一功能,可通過轉換開關來切換.負載柜內部采用采用強風對流冷卻.負載柜后下方有接線柱,可通過導線與開關插頭插座壽命試驗機聯接,在檢測過程中輸出電流電壓及功率. | ||
| 使用環境 |
電源:三相四線AC380/50Hz,10KVA/工位 使用場所:大氣壓力80～106kpa；環境溫度5～40°C；相對濕度(20～80)%RH；無劇烈搖動,振動,無電磁干擾,無塵埃,無爆炸性及腐蝕性氣體,散熱良好 |
||
|
性能指標 |
|||
| 型號 | A | B | |
| 工位 | 2工位,獨立輸出 | 3工位,獨立輸出 | |
| 電氣控制方式 | 按鍵控制,儀表顯示 | 按鍵控制,儀表顯示 | |
| 輸出電壓 | 0～300V,精度±0.5%,數顯 | 0～300V,精度±0.5%,數顯 | |
| 輸出電流 | 0～30A,精度±0.5%,數顯 | 0～30A,精度±0.5%,數顯 | |
| 功率因數 | 0.3～0.98,精度±0.5%,數顯 | 0.3～0.98,精度±0.5%,數顯 | |
| 輸出功率 | 0～10KW,精度±0.5%,數顯 | 0～10KW,精度±0.5%,數顯 | |
| 負載方式 | 阻性,感性,容性三合一,可切換 | 阻性,感性,容性三合一,可切換 | |
| 容性負載 | 70uf,140uf,7.3uf可選 | 70uf,140uf,7.3uf可選 | |
| 負載輸出 | 每次負載輸出及隔次負載輸出可選 | 每次負載輸出及隔次負載輸出可選 | |
| 試驗次數 | 0~999999次,可設置 | 0~999999次,可設置 | |
| 負載電源容量 | 2*10KVA | 3*10KVA | |
| 超限報警 | 輸出電流上限 30A,超過32A自動切斷 | 輸出電流上限 30A,超過32A自動切斷 | |
| 設備尺寸重量 | 約:800×800×1800(mm)W×D×H,設備重量:270kg | 約:1100×800×1800(mm)W×D×H,設備重量:400kg | |
