各種IP防護等級測試方法

IP23檢測:

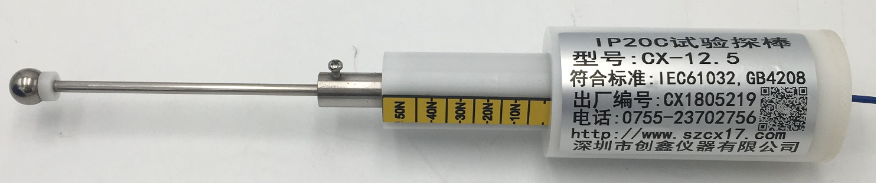

IP2X代表防塵試驗（IP20C試驗探棒）,直徑12.5mm的球形物體試具不得完全進入殼內，用沒有手柄和護板的直徑12.5mm的剛性球，試驗用力30N;

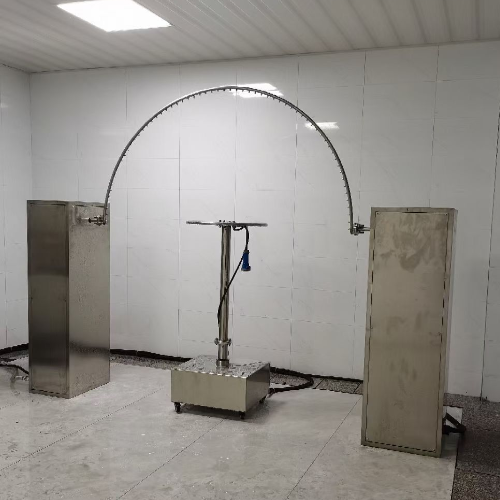

ipX3代表防淋水試驗（IPX34擺管淋雨試驗裝置），產品在各垂直面在60度范圍內淋水，無有害影響，用擺管或淋水噴頭淋水，擺管試驗10分鐘，噴頭淋水1min/m2,至少5分鐘。

IP33檢測：

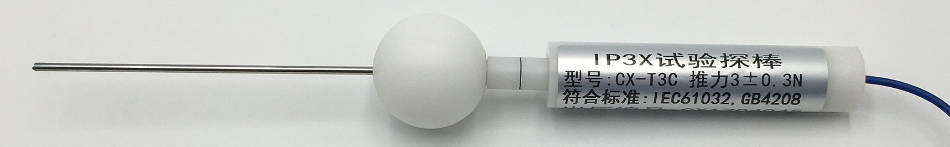

IP3X代表防塵試驗,直徑2.5mm的物體試具不得進入殼內，用邊緣無毛刺的直徑2.5mm剛性鋼棒，試驗用力3N;

ipX3代表防淋水試驗（IPX34擺管淋雨試驗機），產品在各垂直面在60度范圍內淋水，無有害影響，用擺管或淋水噴頭淋水，擺管試驗10分鐘，噴頭淋水1min/m2,至少5分鐘。

IP42檢測：

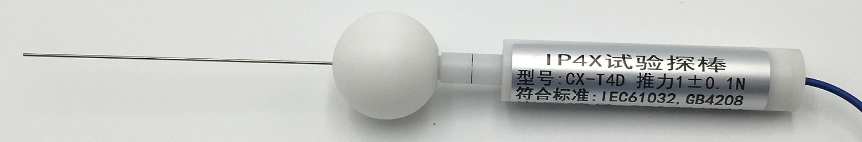

IP4X代表防塵試驗（IP4X試驗探針）,直徑1mm的物體試具不得進入殼內，用邊緣無毛刺的直徑1mm剛性鋼線，試驗用力1N;

ipX2代表防傾斜滴雨試驗（IPX12滴水試驗裝置），產品在各垂直面在15度范圍內滴水，無有害影響，用滴水箱，外殼在四個固定位置上傾斜15度，水流量3mm/min,每個傾斜位置2.5分鐘。

IP54檢測：

IP5X代表防塵試驗（砂塵試驗箱）,不能完全防止塵埃進入，但進入的灰塵量不得影響設備的正常運行，不得影響安全，放置在沙塵箱內，試驗時間為8小時;

ipX4傾斜滴雨防濺水試驗（IPX34淋雨試驗裝置），產品在各表面濺水，用擺管或淋水噴頭淋水，擺管試驗10分鐘，噴頭淋水1min/m2,至少5分鐘。

IP55檢測：

IP5X代表防塵試驗（砂塵試驗箱）,不能完全防止塵埃進入，但進入的灰塵量不得影響設備的正常運行，不得影響安全，放置在沙塵箱內，試驗時間為8小時;

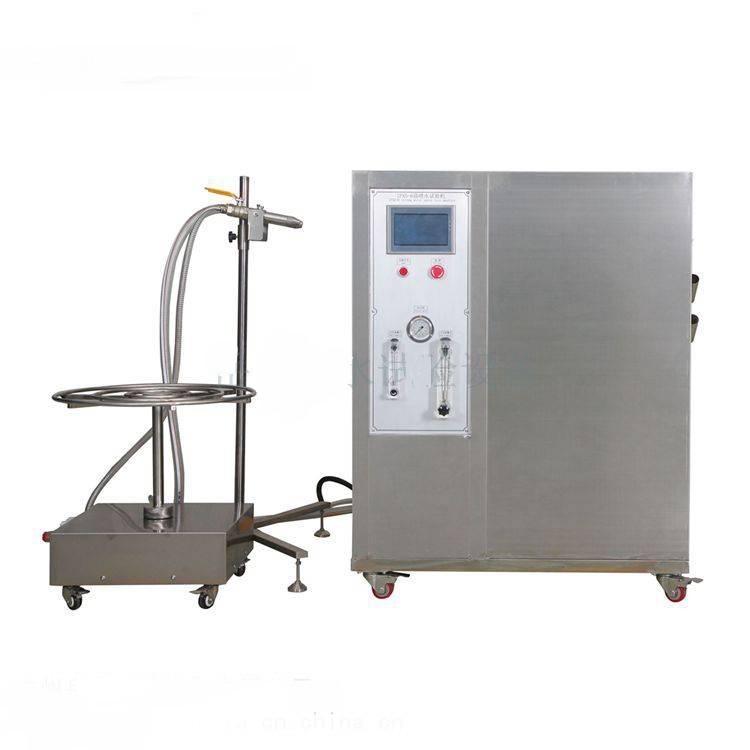

ipX5防噴水試驗（IPX5噴水試驗裝置），產品在各表面噴水，產品無水滴進入，用直徑6.3mm的噴嘴距離樣品2.5-3米遠，向各個表面噴水至少3分鐘；

IP65檢測：

IP6X代表防塵密試驗（砂塵試驗箱）,完全防止塵埃進入，放置在沙塵箱內，需要抽負壓，試驗時間為8小時；

ipX5防噴水試驗（IPX5噴水試驗裝置），產品在各表面噴水，產品無水滴進入，用直徑6.3mm的噴嘴距離樣品2.5-3米遠，向各個表面噴水至少3分鐘；

IP66檢測：

IP6X代表防塵密試驗,完全防止塵埃進入，放置在沙塵箱內，需要抽負壓，試驗時間為8小時；

ipX6防強烈噴水試驗（IPX6噴水試驗機），產品在各表面強烈噴水試驗，產品無水滴進入，用直徑12.5mm的噴嘴距離樣品2.5-3米遠，向各個表面噴水至少3分鐘；

IP67檢測：

IP6X代表防塵密試驗砂塵試驗箱）,完全防止塵埃進入，放置在沙塵箱內，需要抽負壓，試驗時間為8小時；

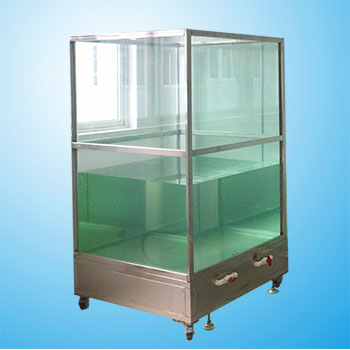

ipX7防短時間浸水試驗（IPX7浸水試驗箱），使用潛水箱，水面在外殼頂部以上至少0.15米，外殼底面在水下至少1米，試驗時間30分鐘；

IP68檢測：

IP6X代表防塵密試驗（砂塵試驗箱）,完全防止塵埃進入，放置在沙塵箱內，需要抽負壓，試驗時間為8小時；

ipX8浸水試驗（IPX8壓力浸水試驗機），使用潛水箱，水面高度和試驗時間由用戶和制造廠協商，它是一個開放等級。
