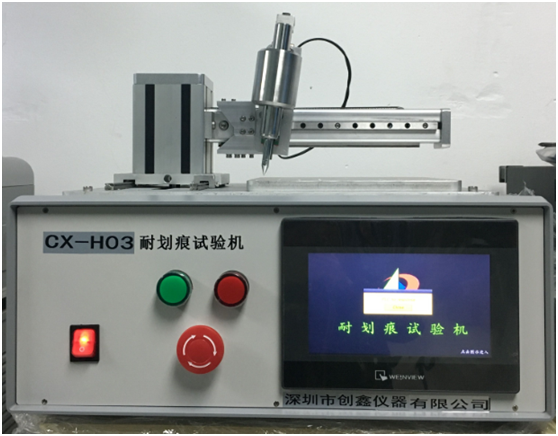

GB4943.1耐劃痕試驗儀

一、符合標準及條款

GB4706.1-2005《家用和類似用途電器的安全第1部分通用要求》第21.2條款

GB4943.1-2011《信息技術設備 安全 第1部分：通用要求》第2.10.8.4條

IEC60335-1:2004《Household and similar electrical appliances-Safety-Part1:General requirements》clause 21.2

IEC60950-1:2005《Information technology equipment-Safety-Part1:General requirements》clause 2.10.8.4

二、試樣范圍、用途、原理、結構及使用環境

試樣及限制：家用和類似用途器具的固體絕緣的已觸及部件、涂覆印制板或涂覆元器件

試驗用途：用于驗證試樣有足夠的強度防止鋒利工具的刺穿

測試原理：涂層耐劃痕試驗使用淬硬的鋼針來進行劃痕,鋼針的端部應呈錐形,頂角為 40°，其頂部應倒圓拋光，倒圓半徑為 0.25mm±0.02mm。 劃痕通過五對導電部分，包括其中間間隔，中間間隔應是試驗時承受電位梯度的部位。進行劃痕試驗時，在針頭保持與水平面80-85°時，以 20mm/s±5mm/s 的速度進行劃痕。對鋼針應加上適當?shù)呢?fù)載，以使該鋼針沿其軸線方向能施加 10N±0.5N 的作用力，各道劃痕間隔至少應為 5mm，而且與樣品緣也至少應相距 5mm。本機采用PLC+觸摸屏的控制系統，步進電機驅動，劃痕距離，劃痕次數及劃痕速度均可預置，90°角度自動旋轉，輕松實現縱橫兩個方向的劃痕試驗。

設備結構：臺式結構，設備尺寸：約600×550×600（mm） W×H×D，設備重量：60kg

使用環境：電源：AC220V±10%/50-60Hz，使用環境：工作溫度0-40℃ 濕度30%-90%；

三、性能指標

工位：單工位

電氣控制方式：PLC智能集成控制、7寸人機觸摸界面操作

驅動方式：步進電機驅動，三軸自動

試樣夾持方式：通過壓板安裝固定至轉盤上

劃痕針頭圓角：R0.25±0.02mm

鋼針頂角：40°

劃痕速度：20±5mm/s，可預置

劃痕壓力：10N±0.5N

劃痕間距：0-50mm,可預置

試驗次數：0~9999次，試驗達規定次數（可設置）后自動停止

劃痕角度：80-85°，夾具固定

試樣轉盤：可90°旋轉，多安裝孔，適用不同試樣安裝

選配項：30N±0.5N打耐壓裝置
