GB4943.1-2022 提拎把手強度試驗裝置

一、符合標準及條款

GB4943.1-2022《音視頻、信息技術和通信技術設備 第1部分：安全要求》第8.8章節要求

IEC62368-1:2018 clause 8.8

GB9706.1-2020《醫用電氣設備 第1部分：基本安全和基本性能的通用要求》第9.4.4c)條款

二、試樣范圍、用途、原理、結構及使用環境

試樣及限制

帶提拎把手或手柄的音視頻、信息技術和通信技術設備和可攜帶的醫用電氣設備

試驗用途

用于檢驗帶提拎把手或手柄的音視頻、信息技術和通信技術設備和可攜帶的醫用電氣設備的手柄的機械強度

測試原理

通過PLC控制施力裝置對手柄施加等于設備重量1~4倍力，均勻地加力于把手中心處75mm（ME設備為7cm）寬的范圍上，不要猛拉，在5s-10s內從零開始逐漸加大到試驗值，保持1min

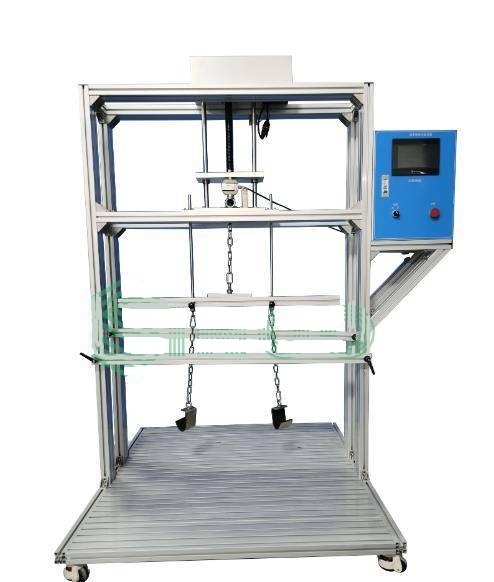

設備結構及特點

設備外形尺寸：約：1600×1200×2000（mm）W×D×H，設備重量：180kg

使用環境

電源：AC220V50Hz，工作溫度5-35℃ 濕度30%-90%；

三、性能指標

控制及操作：液晶屏操作（可選PLC控制，觸摸屏操作）

驅動：電機驅動

工位：?jiǎn)喂の?

施力范圍：0-200kg，可設置，力值傳感器實時檢測顯示

施力速度：0-200mm/s

恒力時間：0-9999s，可設置

測試范圍：?jiǎn)伟盐皇脚c多把位式

機架：鋁型材機架，適合固定不同試樣

保護：超載保護、漏電保護

外形尺寸及重量：WDH約1600X1200X2000mm,約180kg
