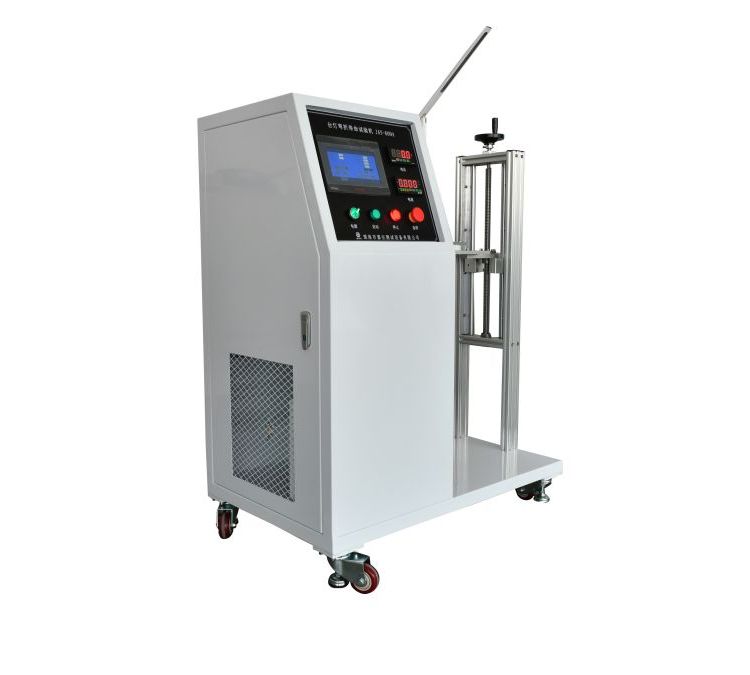

GB7000.1半燈具彎矩試驗裝置

符合標準及條款：GB7000.1-2015《燈具 第1部分：一般要求與試驗》4.14.3

試樣及限制：裝有合適軟線或軟纜的燈具調節裝置，如活動接頭、升降裝置、調節支架或伸縮管試驗用途：用于檢驗燈具調節裝置在正常操作期間不會使軟線或軟纜受壓、受夾、受損或沿縱軸絞扭超過360°，目的是驗證其對軟線或軟纜的干涉性。測試原理：利用電機驅動轉盤，模擬燈具調節裝置正常操作再復位結構及特點：分為電氣控制及夾具部分使用環境:AC220V50Hz

主要性能指標測試工位：單工位電氣控制方式：PLC智能集成控制、7寸人機觸摸界面操作驅動方式試樣夾持方式：伺服電機驅動；機械裝夾，夾持點位置可調旋轉角度：0-360°任意可調,可單側旋轉或兩側擺動擺桿最大回轉半徑：R500mm拉伸動作行程：0-650mm，手動試驗速率：0-10次/min lt;600次/h）試驗次數：0~999999可預置，一次操作周期是從調節裝置范圍的末端到另外一端再回到起點負載電源：外接
