UL859風筒53點電吹風溫度測試儀

產品特點：

UL859風筒53點電吹風溫度測試儀

GB/T 23106-2008《家用和類似用途毛發護理器具的性能測試方法》第6.5條款及圖2~圖4，IEC61855:2003，用于測量手持式干發器的出風溫度以及卷發器具的卷筒溫度。

一、 符合相關標準

GB/T 23106-2008《家用和類似用途毛發護理器具的性能測試方法》第6.5條款及圖2~圖4，IEC61855:2003

二、用途、設備原理及結構

用于測量手持式干發器的出風溫度以及卷發器具的卷筒溫度。

利用溫度巡檢儀按標準位置監測測量點溫度，并按標準要求6.5.2公式修正。

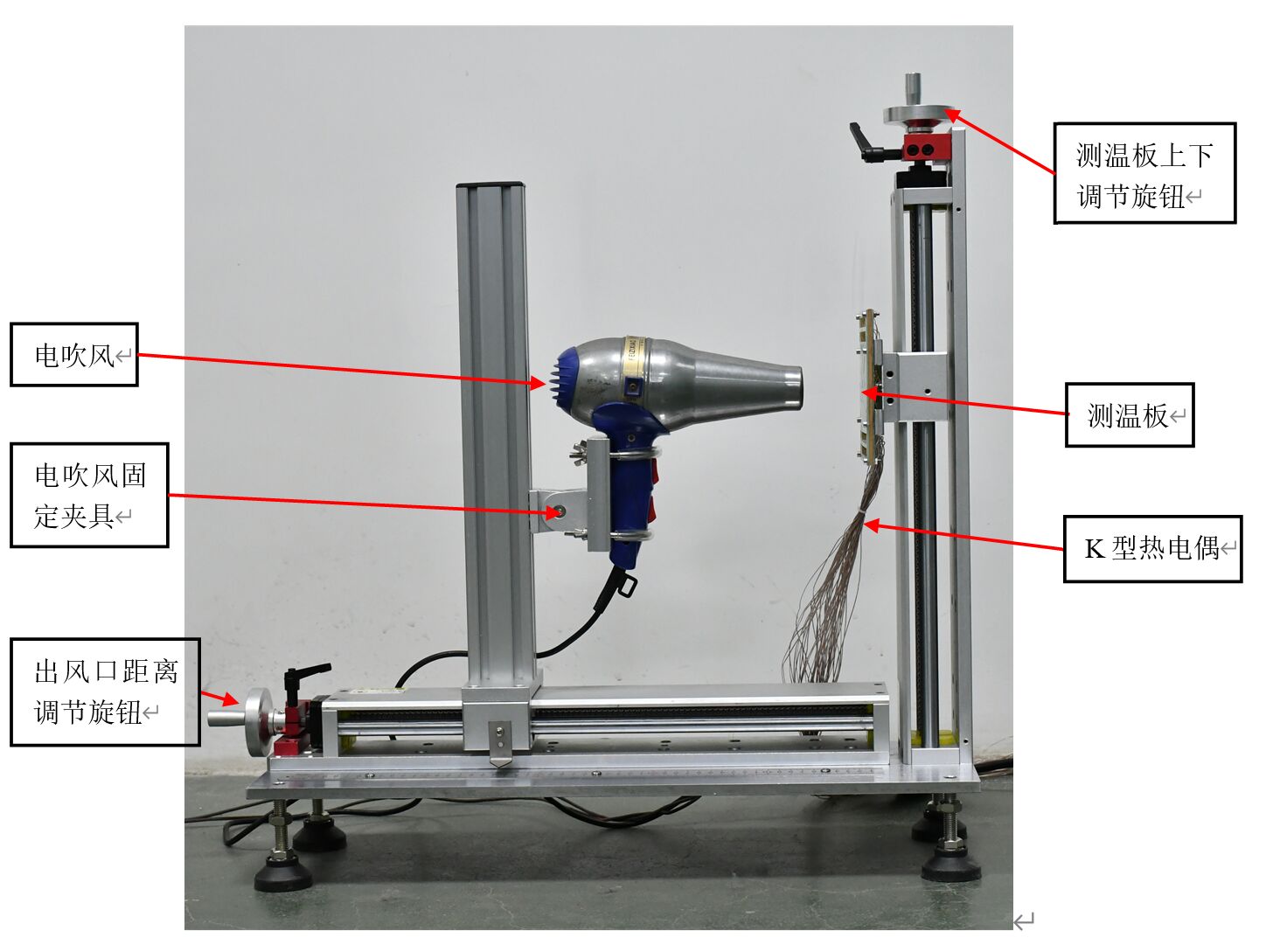

設備結構圖如下：

53點電吹風溫度試驗裝置

三、主要技術參數

尺寸要求	長寬厚：140×134×14.2mm,按照標準圖2制作
熱電偶	歐米伽 K型，線經0.25mm
測量板材質	環氧板制作，支架鋁制

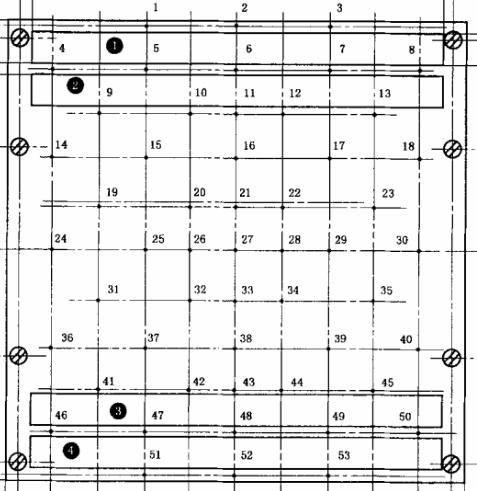

熱電偶布置	按標準圖2位置要求布置53個點，孔口填充環氧樹脂粉末
試樣安裝支架	滑臺安裝，與溫度測量板距離可通過螺桿微調

四、 設備使用步驟

1、將熱電偶接在溫度巡檢儀上，熱電偶線帶標簽對應面板上的布局，如下圖。

53點溫度測試系統

2、試樣安裝

將試樣安裝在夾具上，調節溫度測量板的高度，使試樣出風口與溫度測量板中心在一條水平線上。
