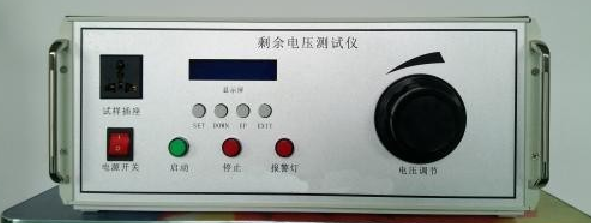

GB4706.1殘余電壓測試儀（ 剩余電壓試驗儀）

一 、概述：
剩余電壓測試儀是根據國家標準GB9706.1-2007《醫用電氣設備第一部分：安全通用要求》、GB4706.1-2005《家用和類似用途電器的安全第一部分：安全要求》規定：“用插頭與供電網連接的設備，必須設計成在拔斷插頭之后1s時，各電源插腳之間以及每一電源插腳與設備外殼之間的電壓?！痹O(shè)計。本儀器有足夠高的測試阻抗采用模擬拔斷插頭的方法使設備與電網電壓在峰值狀態斷開，用于醫療器械、家用電器等電氣設備剩余電壓測試。

二、主要技術參數：
1﹑輸出電壓: AC 0～242V；
2、測試電壓: 10～150V；
3、測試時間: 1秒；
4、測試阻抗：1000 MΩ；
5、測試報警范圍: 60/34V；
6、輸出功率：2000W（2000W及3000W可按客戶需求定制）；
7﹑測試判別:聲光報警,同時切斷電壓；
8﹑用于GB9706.1—2007《醫用電氣設備第一部分：安全通用要求》、GB4706.1-2005《家用和類似用途電器的安全第一部分：安全要求》規定的設備電源插頭間和插頭與外殼間的剩余電壓測試及設備其他部位的剩余電壓測試。
三、性能特點：
⑴設備電源電壓為峰值時斷電測試，保證了測試數據的準確性和一致性；
⑵測試阻抗≥1000MΩ,滿足L-E極間和可觸及電容器剩余電壓和能量測試的阻抗要求；
⑶多形式的測試功能。A．各電源插腳之間剩余電壓；
B.每一電源插腳與設備外殼之間的剩余電壓；
C.設備外部可觸及電容器剩余電壓和能量測試；
⑷手動/自動轉換測試。即可以手動進行極間的分相測試，每2極間測試10次；也可以進行自動測試，完成三極間相互組合的測試，每種組合分別測試10次；
⑸自動保持最大測試電壓值，測試剩余電壓超過60/34V自動報警。
