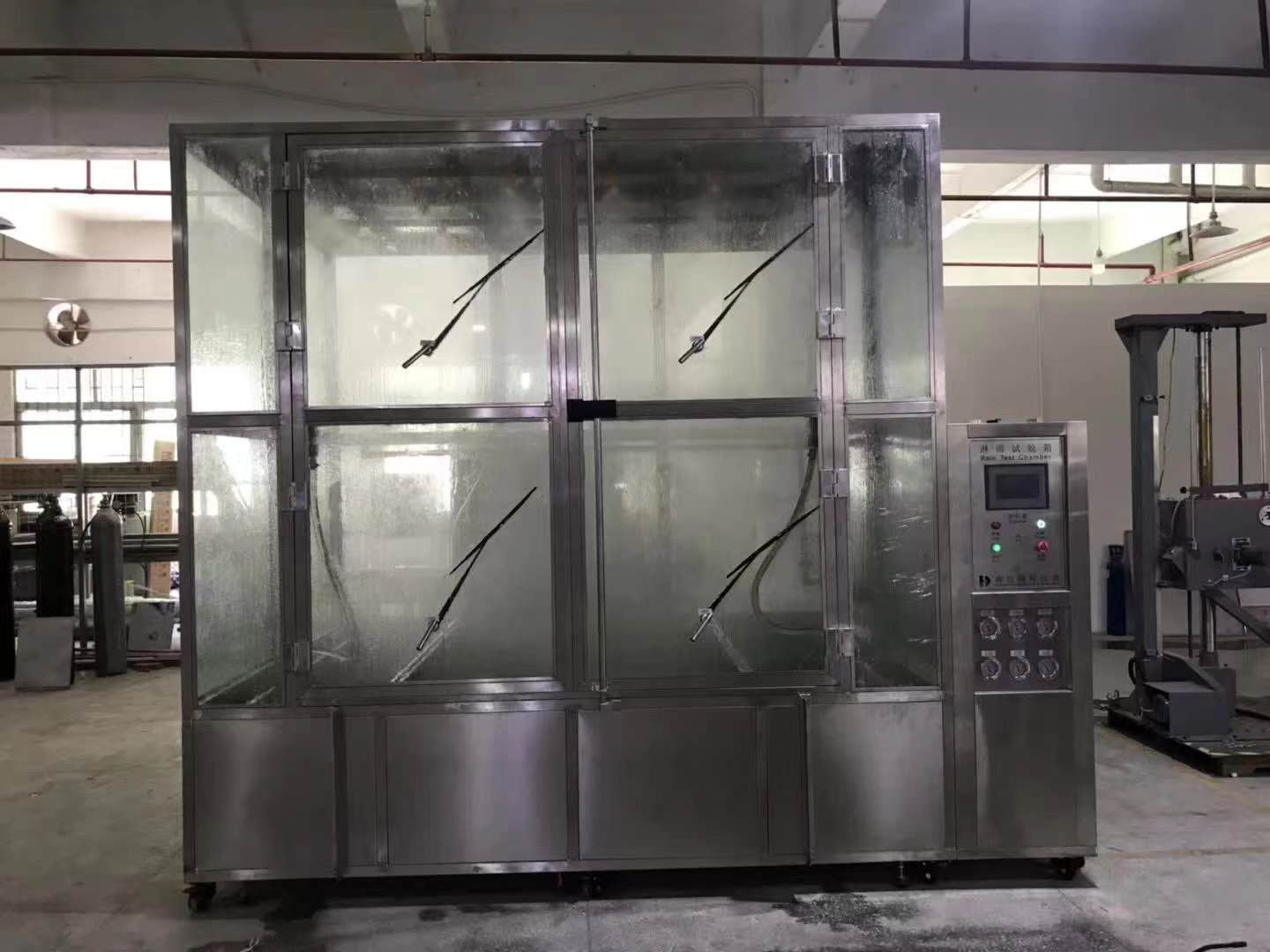

一、設備名稱：國家軍用滴水試驗房

二、設備型號：GJB123-1000

三、設備用途：

本淋雨試驗箱，符合國軍標GJB150.8A-2009,用于軍用設備或電子產品在各種強度淋雨的環境下模擬動態運行,軍用設備淋雨試驗方法及主要參數，在一個試驗箱內可實現有風源的淋雨試驗、滴雨試驗。確定軍用設備或電子產品在淋雨條件下，其外殼密封件防止雨水滲透的能力和遭淋雨時或之后的工作效能，評估該產品防水的工作品質。

軍標淋雨試驗箱主要用于確定：

■保護罩或保護殼防止?jié)B雨的有效性;

■設備在淋雨暴露期間或之后滿足其性能要求的能力;

■設備由于淋雨造成的物理損壞;

■雨水排除系統是否有效.

四、主要技術參數：符合：IP GJB150.8A-2009 標準之程序I、II

主體系統

■箱體體積：   ≥3.5m³

■工作室內尺寸： 1200×2200×2000mm（D×W×H）

■外 形 尺 寸：  1370×4920×3390mm（D×W×H）

■吹風截面積： 1000×1000mm(D×H)

■門 尺 寸：   900×2000mm(W×H)×2扇，手動雙開移門

■觀 察 窗：   350×500mm（W×H）×2扇

■噪    音：   達到國家相應標準≤80dB

■供電電壓 AC 380±10%,50Hz

■環境溫度 工作溫度15℃～35℃；濕度：10～85%。

■壓縮空氣0.6Mpa

■自來水水壓≥0.1—0.2mpa,管徑≥1”

（一）風源淋雨試驗

■水平風速：≥18m/s  使雨滴以45°角均勻的吹打被試產品

■雨滴直徑：0.5-4.5mm

■旋轉工作臺：￠700mm

■轉盤轉速：1～5r/min

■轉盤承重：100kg

■轉盤離箱底高度：100mm

■試驗時間：連續降雨時間＞40min，可調節設定

■淋雨盤尺寸：1000X1000X120Mm，孔距20X20MM

■滴水盤尺寸：D1000×W1000×H120mm

■滴水孔徑：￠0.33mm

■滴水間距：20mm～25.4mm

■升降范圍：0.4m～1.9m

■試驗時間：≥15min，可調。

五、結構材質：

1.   可保證安裝在旋轉臺上的樣品的六個不同方向進行  要求的試驗；

2.   承載≥100Kg、安裝樣品的面積≥φ1000；

3.   轉速范圍：1～5rpm/min連續可調，可設定自動工作；

4.   試件最大尺寸：1000mm×1000mm×1000mm；

5.   淋雨板尺寸：W1000×D1000×H120mm；

6.   材料：304拉絲方通做框架，結合鋼化玻璃

7.   內體：304#；

8.   滴水盤：304#；

9.   旋轉臺面：304#；

10. 支架型材：304#；

11. 工作室門：平拉門，帶鋼化玻璃觀察窗，雙開門；

12. 風機葉輪：不銹鋼材料；

13. 風機：軸流風機；

14. 控制器：顯示器10"彩屏人機界面；

15. 運行方式：程序控制運行；單項手動控制運行；

16. 設定方式：觸摸式(壓電)；

17. 設定精度：時間：M秒，

18. 工作臺轉速：1-3rpm/min；

19. 手持式風速儀、流量計、水壓表；

20. 控制方式：PLC、變頻器、步進電機等控制；

21. 電源：AC380(1±10%)V (50±0.5)Hz 三相四線+保護地線；

22. 電源最大電流(A) 45 、功率(KW) 25 、重量 1500；

23. 安全裝置：漏電保護器、風機過熱、過流保護、缺水保護等。

整個降雨系統可依據不同時間淋雨強度設置，由控制器全自動控制降雨，降雨強度保持恒定或按程序自動變化，降雨過程以動態圖形顯示并記錄。

流量（淋雨強度）大小調節采用自動化控制，其流量受主控制器控制，納入中央微機處理，控制界面采用全中文顯示。

■控制器： PLC控制

■人機界面：彩色液晶6"觸摸屏，顯示并控制淋雨試驗的水壓、流量、試驗時間等工作狀態

■模塊：模擬量采集模塊，模擬量輸出模塊

■顯示分辨率：精度0.1，時間1s，風速0.1m，工作臺轉速1rpm，水流量0.1L

■通訊功能：RS485通訊接口擴展功能，可與微機連接（客戶自備），具有數據記錄與打印功能，所有的數據均以圖形及報表的形式提供客戶

■控制方式：變頻器連續控制

■附屬功能：具有手動和自動兩種數據存儲格式，自動存儲時間≤6秒。在對已存數據進行傳輸時, 可通過網絡或其它接口傳輸?shù)缴衔挥嬎銠C(jī)上。

             數據能導出為Excel或ASCII、TXT等多種通用的格式。

■執行元器件：法國“施奈德”交流接觸器、開關、按鈕、日本“富士”繼電器

■雨量計：￠200標準雨量計

■流量計：4-20毫安輸出電子水流量計

■壓力計：4-20毫安輸出壓力計

■風速儀：手持監測風速儀

■溫度傳感器：Pt100

六、安全保護裝置：

1、電源超載、短路保護

2、接地保護

3、缺水保護

4、報警訊響提示

七、配件清單：

配件名稱	品牌	規格參數	價格
觸摸屏	MGCE	7寸全彩
PLC控制器	信捷 XIEJIE	14點，晶體管輸出
變頻器	臺達	2KW
溫控器	臺達	45X45MM
水泵	凌宵集團（不銹鋼水泵）	750W
開關電源	臺灣銘偉	75W
中間繼電器X4	日本原裝歐姆龍	14腳
空氣開關	法國耐耐德	單相 32A  帶漏電。
噴頭（不銹鋼針頭）	Teelogn品牌	0.4MMX5700
流量計	電子流量計	6000L/小時
機箱外殼\、水箱	進口SUS304不銹鋼	1.2MM
近接開關	臺灣陽明	24V
軸承	日本NSK	內徑25MM
軸承座	臺灣裕隆	內徑25MM
過濾器	浙江臺塑	5寸
滴水盤X1X1M	不銹鋼304	3.8MM
密封橡膠	臺灣橡膠翔瑞	4MM
電子閥	臺灣裕偶	4分
PVC管	聯塑	2寸、四分
旋轉電機	臺灣東元	200W
鋼化玻璃	國產	6 mmX5M2
大功率風扇	臺灣	直徑600MM
運輸費
安裝調試費
稅費
總價含稅

八、售后服務承諾

1.保修一年，終身服務；

2保期內：如屬正常操作，造成某部件損壞，供方可免費更換某部件。（深圳市內8小時上門服務，省內24小時上門服務，國內72小時上門服務）

3保期后：如屬正常操作，某部件、零件損壞，需要更換，只收取成本費。

4以提供全面的技術培訓，對設備維護、零配件供應及其他方面要提供及時完善的售后服務。
